Шкаф управления системой термической обработки стоков

Наш партнер «ОвенКомплектАвтоматика» на базе оборудования ОВЕН разработал для производителя фармацевтики в г. Кирове шкаф управления системой термической обработки стоков. Используемое оборудование помогает повысить эффективность работы и предполагает удаленное управление системой. Компания «ОвенКомплектАвтоматика» специализируется на поставке микропроцессорных контрольно-измерительных приборов и датчиков, проектировании и программировании.

Задача проекта

Перед партнером стояла задача разработать шкаф управления системой термической обработки стоков с полным комплектом контрольно-измерительных приборов, передачей сигнала на верхний уровень и удаленным управлением. Оборудование должно контролировать и поддерживать заданные параметры термической обработки и параметры жидкости в трех накопительных баках в автоматическом режиме с возможностью ручного управления.

Реализация проекта

Инженеры «ОвенКомплектАвтоматики» разработали полный комплект проектной документации на шкаф управления системой термической обработки стоков (ШУ СТОС), а также подробное руководство по эксплуатации.

В состав СТОС входят:

• 8 датчиков температуры;
• 4 датчика давления;
• 9 датчиков уровня жидкости;
• 26 электрически управляемых клапанов разного типа.

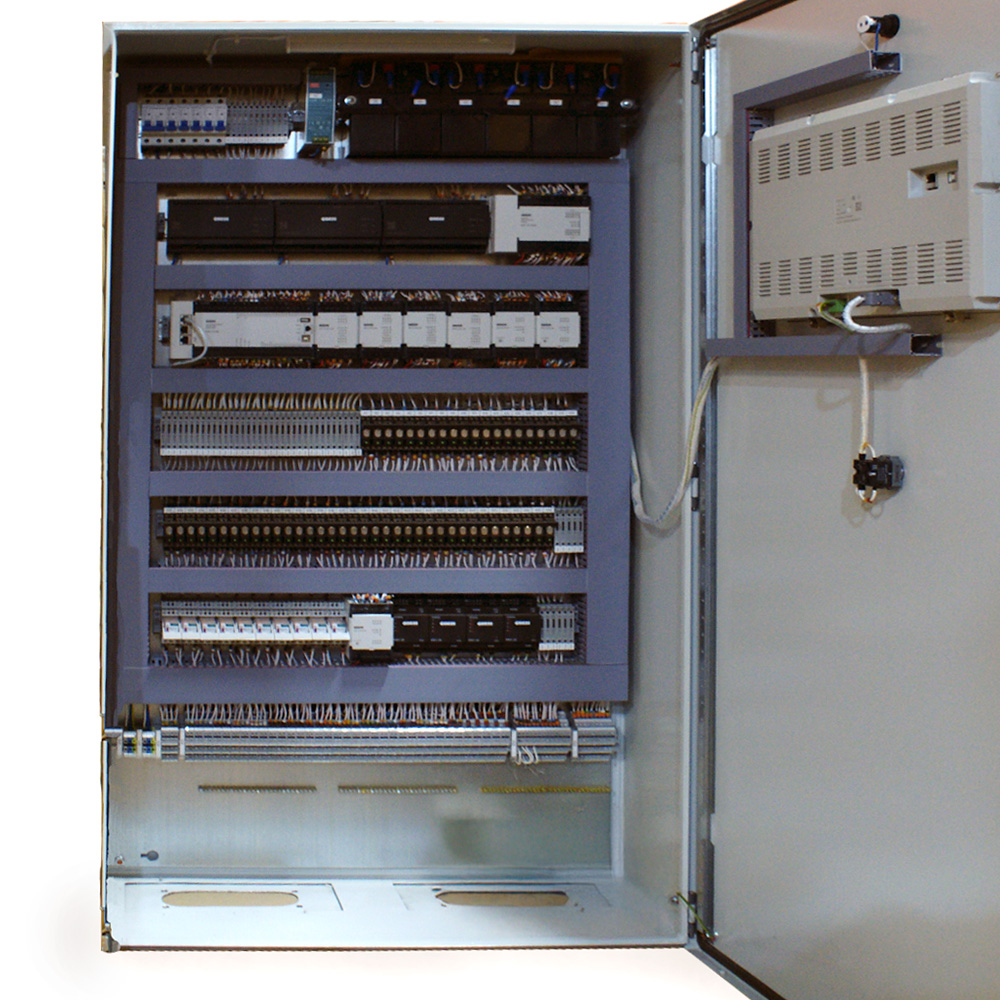

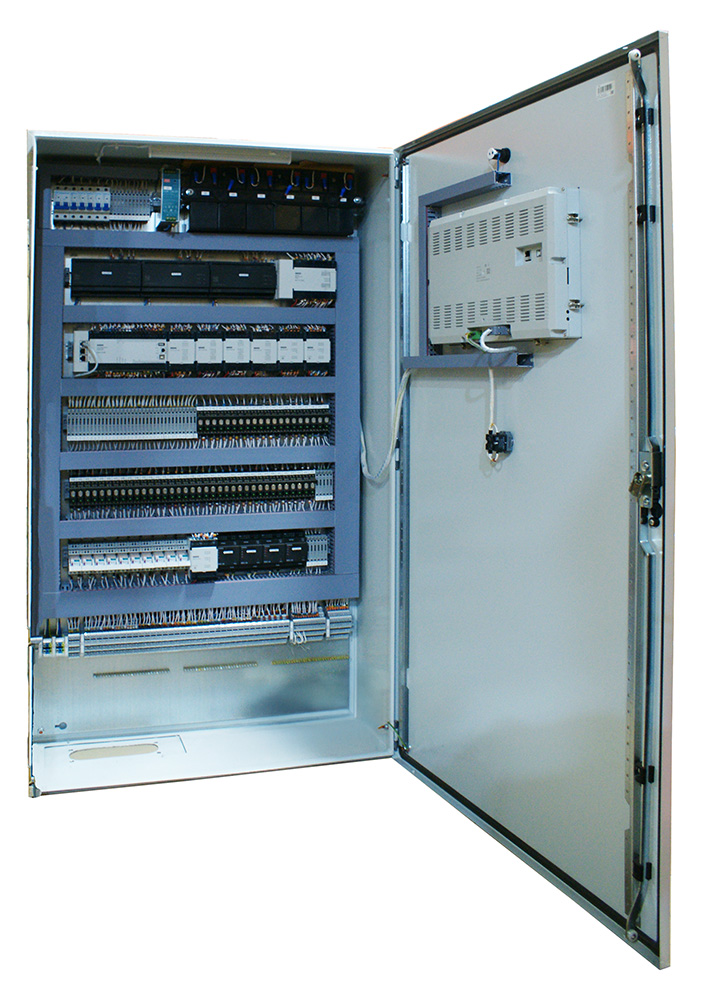

Система управления реализована на базе программируемого логического контроллера ОВЕН ПЛК110, а также модулей ввода-вывода линейки Мх110.

Шкаф оснащен системой отслеживания значений температуры и давления на всех участках технологического процесса. Для контроля поддержки заданных параметров термической обработки и параметров жидкости в накопительных баках в автоматическом режиме с возможностью ручного управления в СТОС подобраны датчики температуры, давления и уровня жидкости в баках, а также электрически управляемые клапаны разного типа.

Данные с датчиков температуры, давления и уровня поступают на модули дискретного и аналогового ввода МВ110-32ДН и МВ110-8А. Модули дискретного и аналогового вывода МУ110-16К и МУ110-8И управляют открытием и закрытием клапанов.

Уровень стоков в баках контролирует сигнализатор жидкости БКК1.

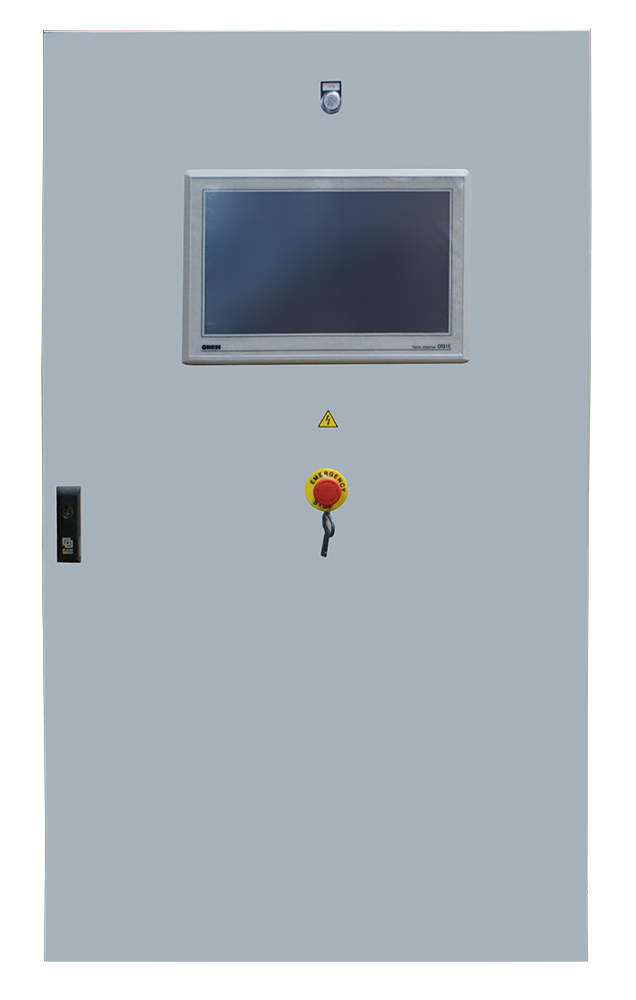

Визуализацию текущих значений температуры жидкости во всех отсеках системы, давления жидкости на технологических участках, уставки температуры в градусах Цельсия, положения клапанов обеспечивает сенсорная панель ОВЕН СП315. Предусмотрена возможность локальной и удаленной настройки параметров технологического процесса с помощью OwenCloud или SCADA-системы.

Для обеспечения циклического принципа действия СТОС внедрен режим попеременного сбора или обеззараживания стоков. Система оснащена аварийным режимом работы и режимом чередования насосов для повышения отказоустойчивости. Система обеспечивает автоматический переход на резервное оборудование в случае аварии на основном узле. Ручной режим работы обеспечивает индивидуальное управление всеми узлами схемы.

Для питания автоматики и датчиков используются источники питания с резервированием ОВЕН ИБП60Б, обеспечивающие бесперебойное электропитание.

Результат автоматизации

По итогам реализации проекта заказчик получил полноценную систему управления с возможностью локальной и удаленной настройки параметров технологического процесса с помощью OwenCloud или SCADA. Автоматизация процессов позволила значительно повысить эффективность работы и снизить затраты на производство.

«ОвенКомплектАвтоматика» реализовала более 200 аналогичных проектов.

Мнение партнера

Алексей Белокопытов, руководитель отдела проектов и готовых решений АСУТП ООО «ОвенКомплектАвтоматика»
