Автоматизация блочно-модульной котельной жилого комплекса

Современная котельная — неотъемлемая часть инженерной инфраструктуры любого жилого комплекса. Именно она в течение всего года обеспечивает устойчивую работу систем отопления и горячего водоснабжения ГВС. Для эксплуатирующих же организаций особенно важно, чтобы котельное оборудование было не просто энергоэффективным, но и полностью автоматизированным, с возможностью удаленного контроля и минимальным участием обслуживающего персонала. Такие котельные позволяют сократить расходы на услуги ЖКХ и сделать работу оборудования максимально продолжительным.

Задача проекта

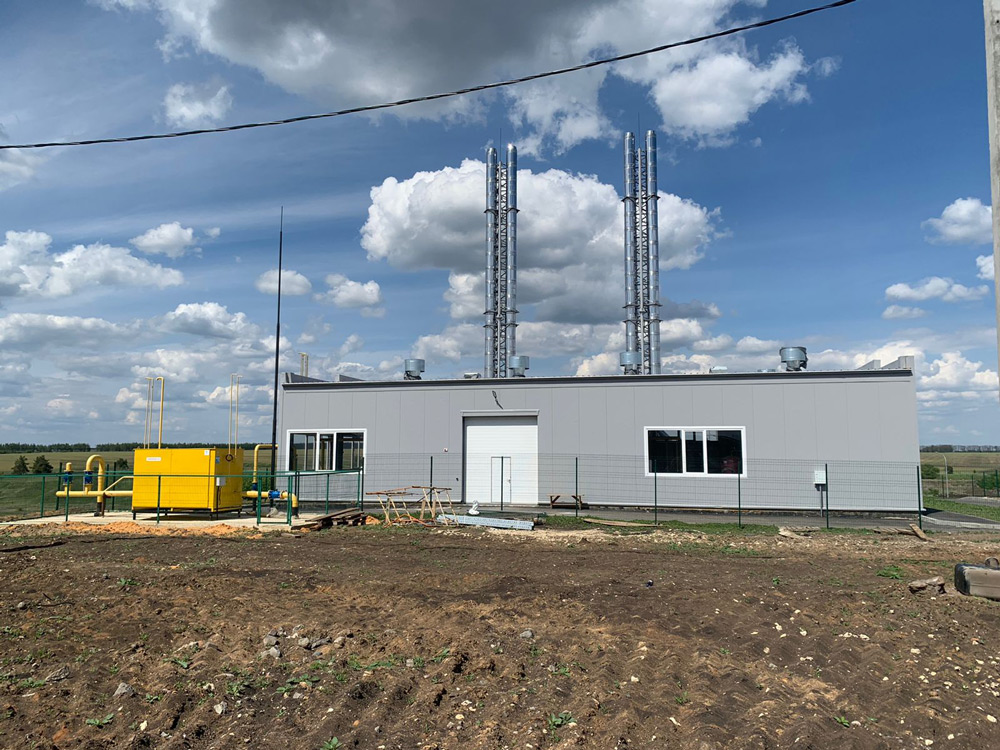

Именно такая задача – построить в городе-спутнике Romanovo City, расположенном в Липецкой области, высокотехнологичную блочно-модульную котельную мощностью 17 МВт с полной автоматизацией и удаленной диспетчеризацией – была поставлена перед нашим партнером – инженерно-коммерческим центром «Альфа».

Требовалось создать полностью автоматизированный объект, сократив количество обслуживающего персонала до минимума. Ключевым условием стало внедрение системы удаленной диспетчеризации, обеспечивающей оперативный контроль всех параметров и гарантирующей высокую степень надежности оборудования 24/7.

Реализация проекта

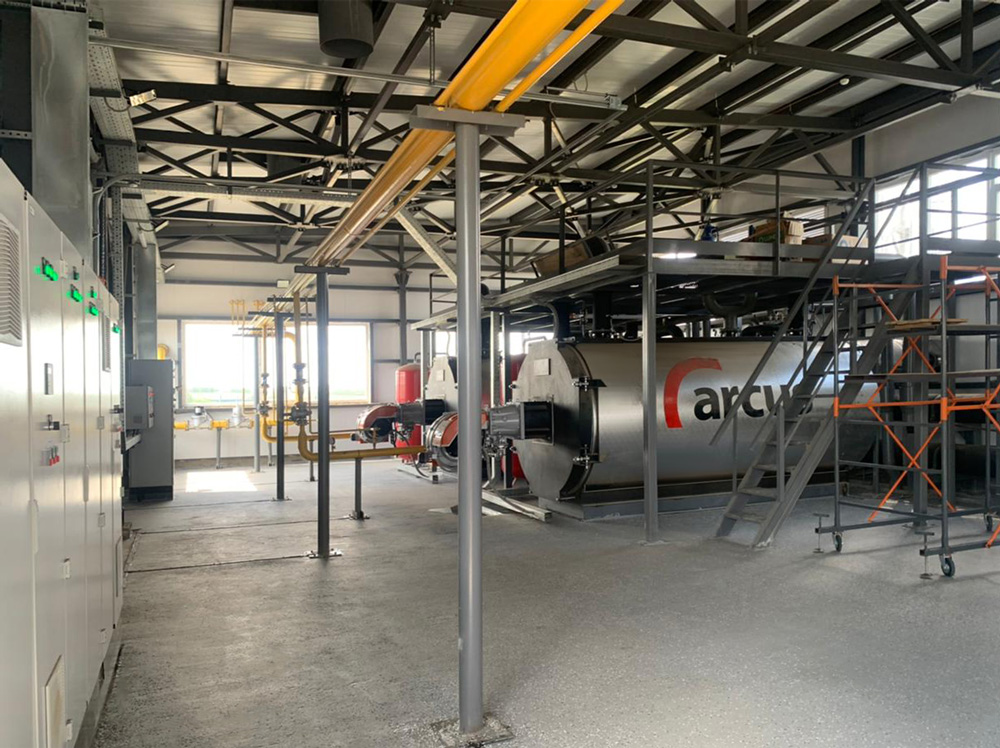

Автоматизация блочно-модульной газовой котельной, состоящей из двух котлов, была реализована на базе контроллера с готовыми алгоритмами для автоматического управления котельной ОВЕН КТР-121.

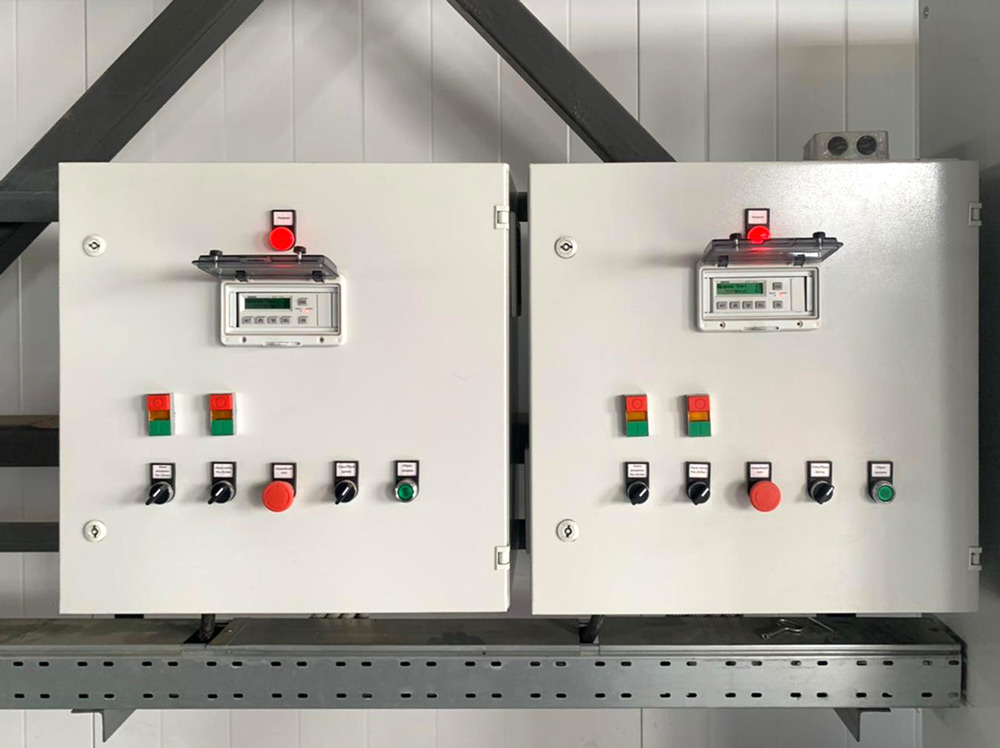

В проекте были использованы два котловых регулятора ОВЕН КТР-121.01.10. Приборы отвечают за точное регулирование параметров каждого котла, включая поддержание температуры, управление горелками и котловыми насосами, а также контроль состояния защит и аварийных сигналов.

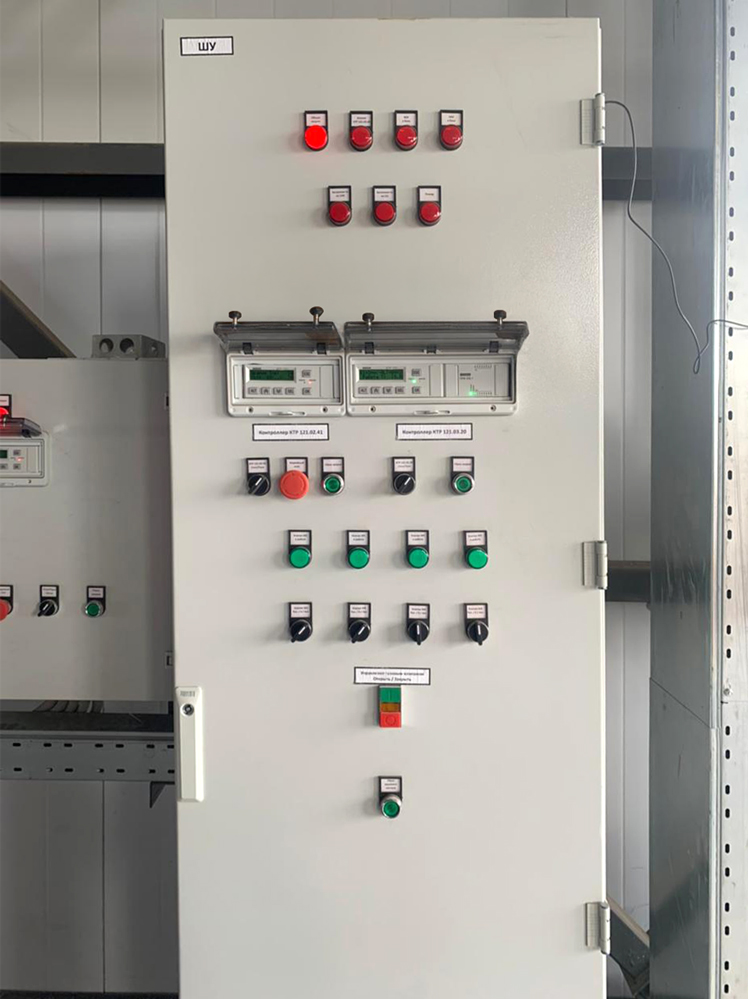

Для совместного управления котлами используется каскадный контроллер ОВЕН КТР-121.02.41. Он координирует совместную работу котлов, управляет их последовательным включением и отключением в зависимости от текущей тепловой нагрузки. Это обеспечивает оптимальное распределение моторесурса оборудования и минимизирует энергопотребление.

Для управления двумя закрытыми контурами отопления и ГВС применен тепловой регулятор КТР-121.03.20. Прибор регулирует температуру в контурах, управляет насосами отопления и ГВС и подпиткой контуров.

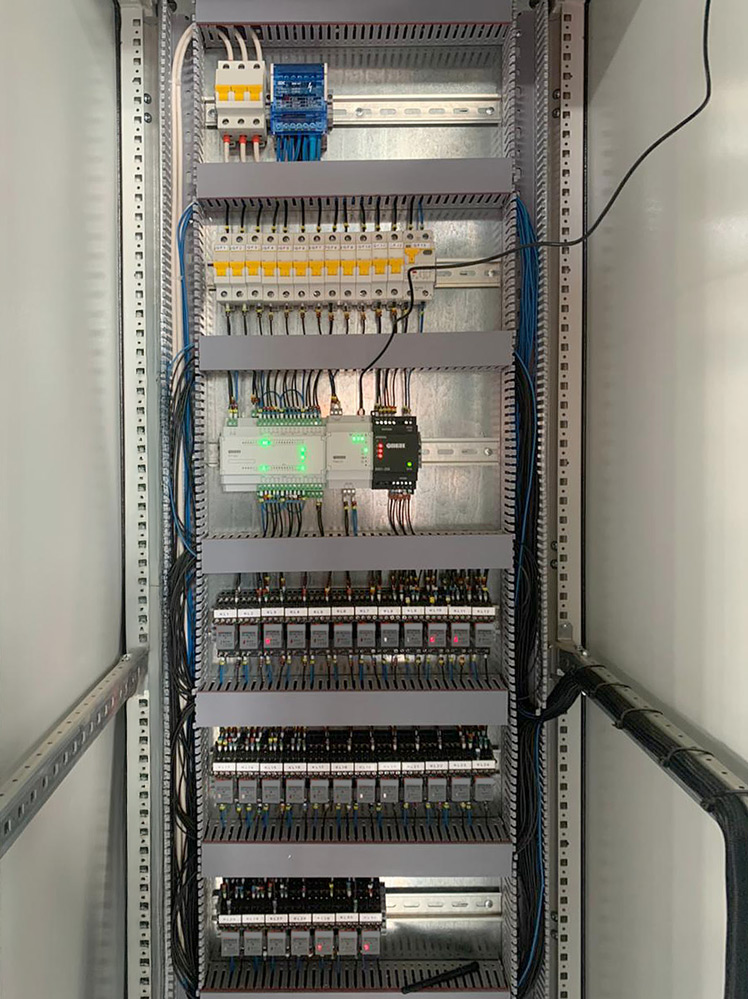

Для локального контроля температуры в системе отопления использован программируемый терморегулятор ОВЕН ПР102. Он обеспечивает поддержание заданных параметров в определенных зонах и в теплообменных узлах, работая в связке с КТР и общей автоматикой.

Для точного контроля состояния теплоносителя и оборудования в реальном времени были использованы датчики давления и температуры ОВЕН:

• ПД100 – датчик контроля давления в расширительных баках и подпитке;
• РД55-ДИ и РД50-ДД – реле контроля давления в различных участках системы;
• датчики температуры ДТС контролируют температуру теплоносителя.

Все оборудование объединено в единое информационное пространство в облачной системе OwenCloud, которая обеспечивает диспетчеризацию объекта 24/7. Сервис позволяет отслеживать параметры работы приборов в реальном времени, получать уведомления обо всех событиях, анализировать ситуацию, предотвращая аварийные случаи и делает работу котельной предельно прозрачной для отчета.

Результат автоматизации

Автоматизация блочно-модульной котельной позволила полностью реализовать концепцию «котельной без оператора». Заказчик получил современное и технологичное решение с прозрачной системой управления, круглосуточным удаленным доступом и визуализацией всех процессов. Использование OwenCloud дало возможность перейти от простого мониторинга к анализу происходящего на уровне ключевых показателей, что повысило качество обслуживания и упростило работу службы эксплуатации. При необходимости система подходит для масштабирования.

Мнение партнера

Алексей Ткаченко, инженер-наладчик ИКЦ «Альфа»
