Автоматизированная пеллетная котельная для торгового центра в Архангельске

Торговый центр в Архангельске не был подключён к городским тепловым сетям и отапливался электричеством. Такая схема с годами стала неэффективной и дорогой: значительная часть выделенной мощности уходила на обогрев, счета росли вслед за тарифами, а поддерживать разные температуры в залах, на входных группах и этажах вручную было невозможно. Дополнительные сложности создавали арендаторы с многочисленными электрообогревателями и удлинителями.

Исполнитель проекта — ИП Гребёнкин Александр Викторович — предложил отказаться от электрического отопления в пользу собственной пеллетной котельной с автоматизированной системой распределения тепла. Для Архангельской области пеллеты — местное и предсказуемое по цене топливо, а автоматика снимает главный недостаток твердотопливного котла — необходимость постоянного присутствия человека. Вся система автоматизации реализована на базе оборудования ОВЕН.

Задача проекта

Создать автономную систему отопления торгового центра на базе пеллетной котельной, которая должна:

работать полностью автоматически — от розжига до поддержания режима, с дозированной подачей топлива и воздуха;

распределять тепло по зонам здания исходя из фактической потребности (торговые залы, входные группы, этажи);

обеспечивать дистанционный мониторинг и управление без постоянного присутствия персонала;

освободить электрическую мощность для профильных нужд торгового центра;

снизить эксплуатационные затраты на отопление.

Реализация проекта

Автоматику разделили на два щита управления, каждый со своей зоной ответственности: один отвечает за котельную, а второй – за распределение тепла по зданию.

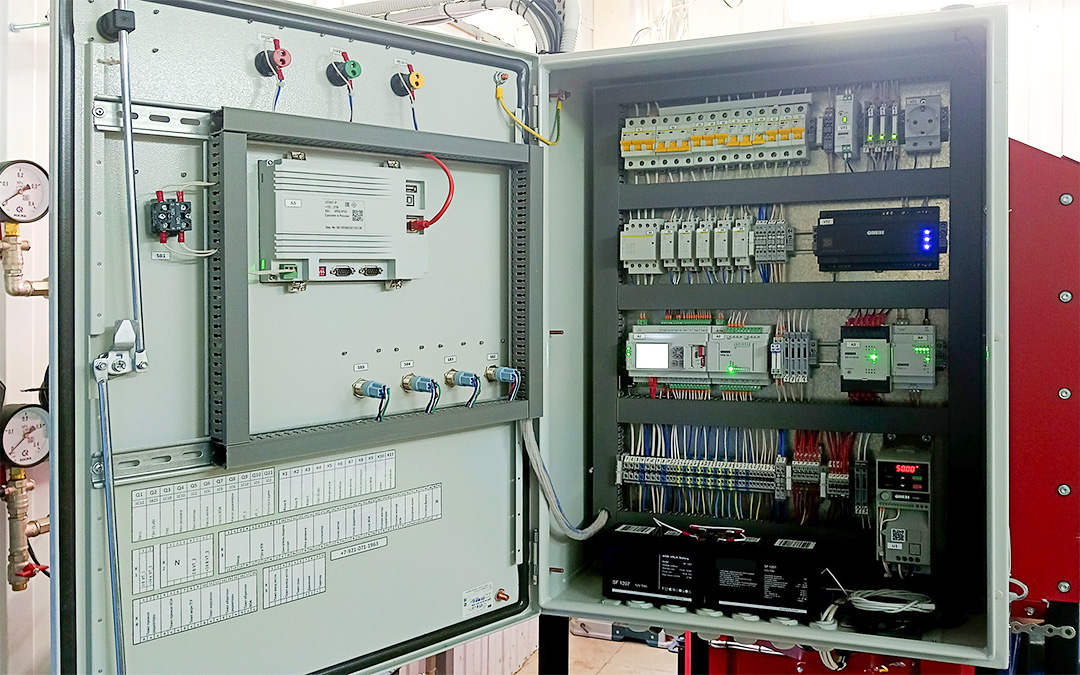

Щит управления котельной построен на программируемом реле ОВЕН ПР205 с панелью оператора СП307. Подача пеллет в горелку котла шнеком регулируется преобразователем частоты ПЧВ1. Это позволяет дозировать топливо под текущую тепловую нагрузку, а не работать по жёсткому таймеру, а также выполнять реверс при заклинивании или затруднённой подаче. Дискретные каналы ПР205 расширены модулем ПРМ-1 – через них управляются и контролируются фен розжига, вентилятор поддува, электроприводы трёхходовых клапанов, насосы и кнопки. Аналоговые сигналы собирают сам ПР205 и модуль МВ110-8А: контролируются температуры на входе и выходе котла, температура дымовых газов и горелки, давление в системе, наружная температура, температуры подачи и обратки по контурам.

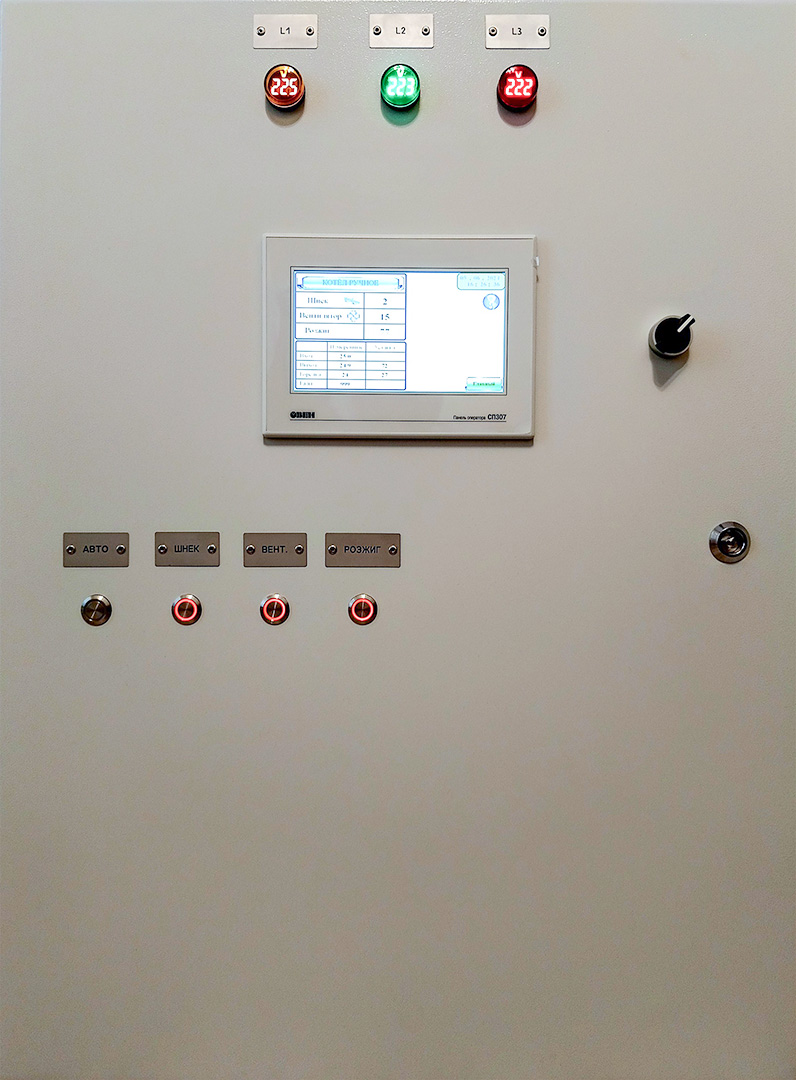

За механикой следят бесконтактные датчики: индуктивный контролирует вращение шнека, ёмкостный — наличие пеллет в бункере. На лицевой панели щита размещены антивандальные кнопки MEYERTEC MT67 и устройства управления серии MEYERTEC MTB2-B для выбора режимов «Зима/Лето», «Авто» и ручного управления шнеком, вентилятором и розжигом. Индикаторы напряжения MEYERTEC MT22 показывают состояние фаз.

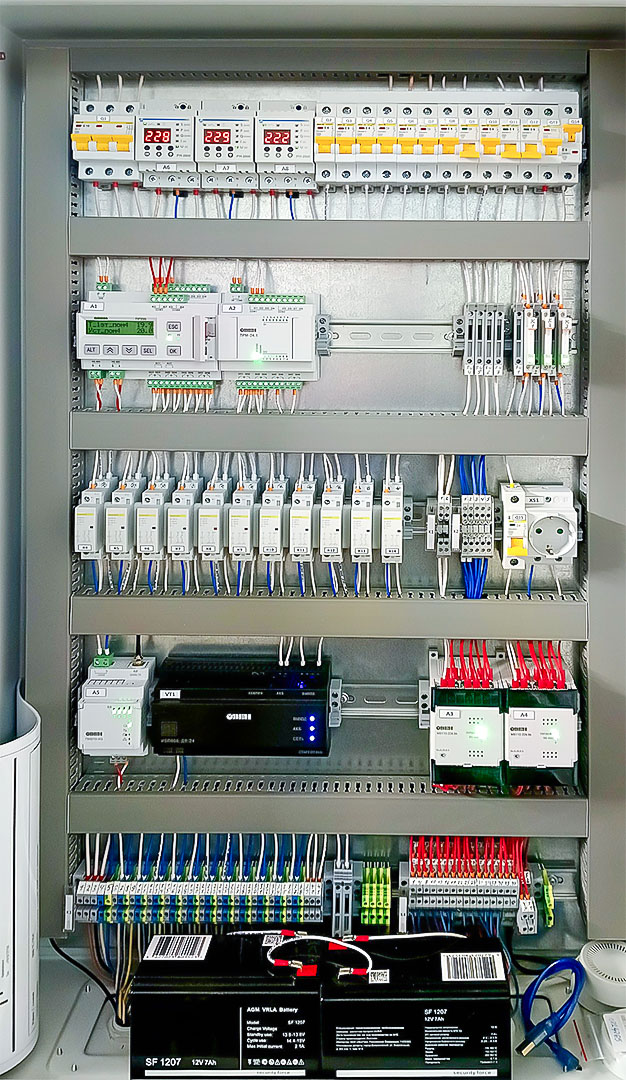

Щит управления системой отопления выполнен на программируемом реле ОВЕН ПР200. Его задача — распределение тепла по зданию: управление воздушно-отопительными агрегатами и тепловыми завесами, поддержание заданных температур по зонам. ПР200 получает данные от датчиков температуры в помещениях и на улице ДТС125Л, ДТС3005 и на основе погодозависимого графика регулирует подачу теплоносителя в контуры. Для измерения температуры теплоносителя использованы датчики ДТС145, давление в трубопроводе измеряет ПД100.

Источник бесперебойного питания с резервированием ИБП60Б-24 поддерживает работу автоматики – контроллеров и модулей и обеспечивает связь при пропадании основного ввода 400 В.

Передача данных в OwenCloud организована через сетевой шлюз ПМ210 с антенной АНТ-5. Благодаря этому заказчик видит состояние котельной со смартфона, а обслуживающая организация отслеживает параметры, ведёт архив и реагирует на отклонения до того, как они перерастут в аварию.

Монтаж выполнен с применением клемм MEYERTEC MTU, что обеспечило аккуратную и надёжную коммутацию.

Результат автоматизации

Задача по созданию автономной, экономичной и управляемой системы отопления выполнена в полном объёме. Торговый центр перешёл с дорогого электрического отопления на собственную пеллетную котельную и получил тепло, которое не зависит ни от городских сетей, ни от постоянного присутствия оператора.

Котёл выходит на режим и удерживает его автоматически, топливо дозируется по фактической потребности, а раздельное регулирование контуров позволяет держать комфортную температуру в торговых залах и на входных группах, не перетапливая остальные помещения.

Резервированное питание сохраняет управление и связь при перебоях с электроснабжением, а удалённый доступ через OwenCloud перевёл обслуживание из режима «выезд по звонку» в режим планового контроля: большая часть вопросов решается дистанционно, выезды на объект стали адресными.
