АВР для силовых шкафов гарантированного питания ИТ-нагрузки в ЦОД

Крупнейшей российской транснациональной ИТ-компании, предоставляющей пользователям более 90 различных сервисов, включая поисковую систему, интернет-портал и почту, требовалось реализовать систему автоматического ввода резерва (АВР) для силовых шкафов гарантированного питания ИТ-нагрузки. Выполнить работы взялся наш партнер – компания «ЭЗЭ Рус», специализирующаяся на проектных, монтажных и пусконаладочные работах, выпуске электрооборудования и систем автоматизации.

Задача проекта

В рамках проекта необходимо было разработать АВР по нестандартной схеме с учетом требований заказчика к режимам работы источника бесперебойного питания (ИБП) и дизель-генераторной установки (ДГУ). Обычно по электрической схеме АВР  - это фактически 3 в1, однако программно это 2 разных АВР по схеме 2 в 1 с учетом режима работы ИБП при возврате на основной ввод, а также сервисными режимами для ДГУ.

Система должна была управлять тремя воздушными выключателями и пуском ДГУ, контролировать заряд батарей ИБП, а также обеспечивать возможность тестирования дизель-генераторной установки в разных режимах.

Одним из требований к решению была возможность оперативно изменять конфигурацию АВР, состав объектов управления и контроля.

Реализация проекта

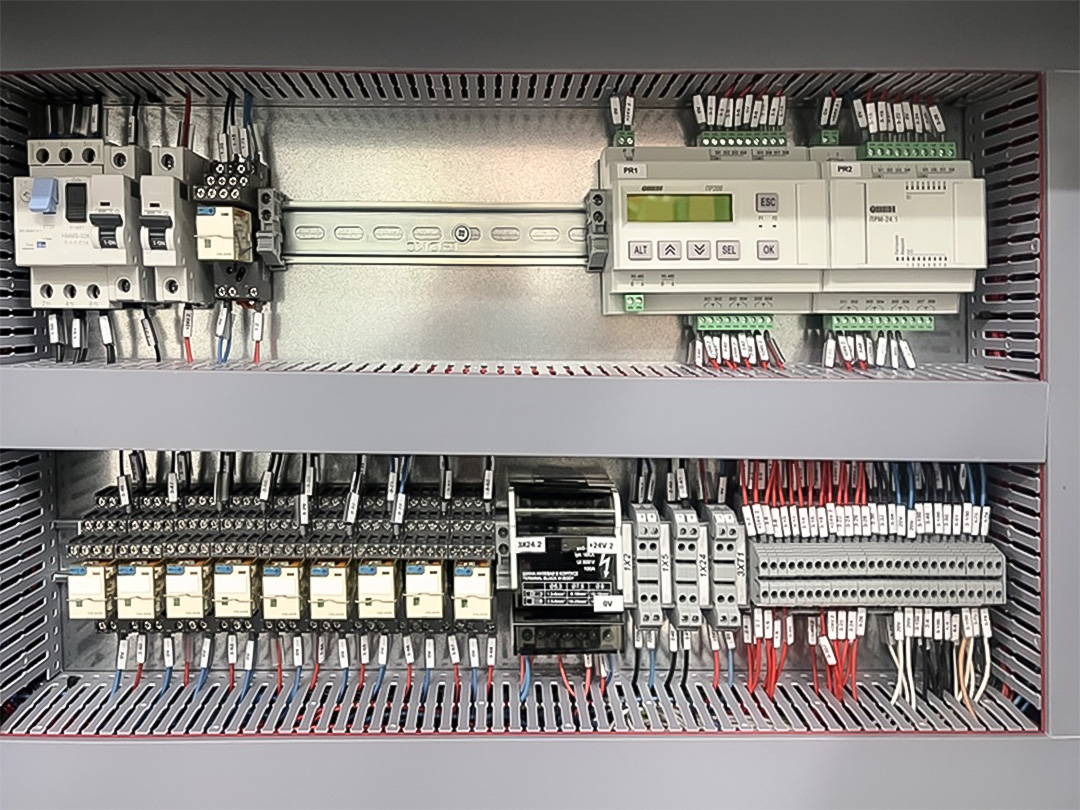

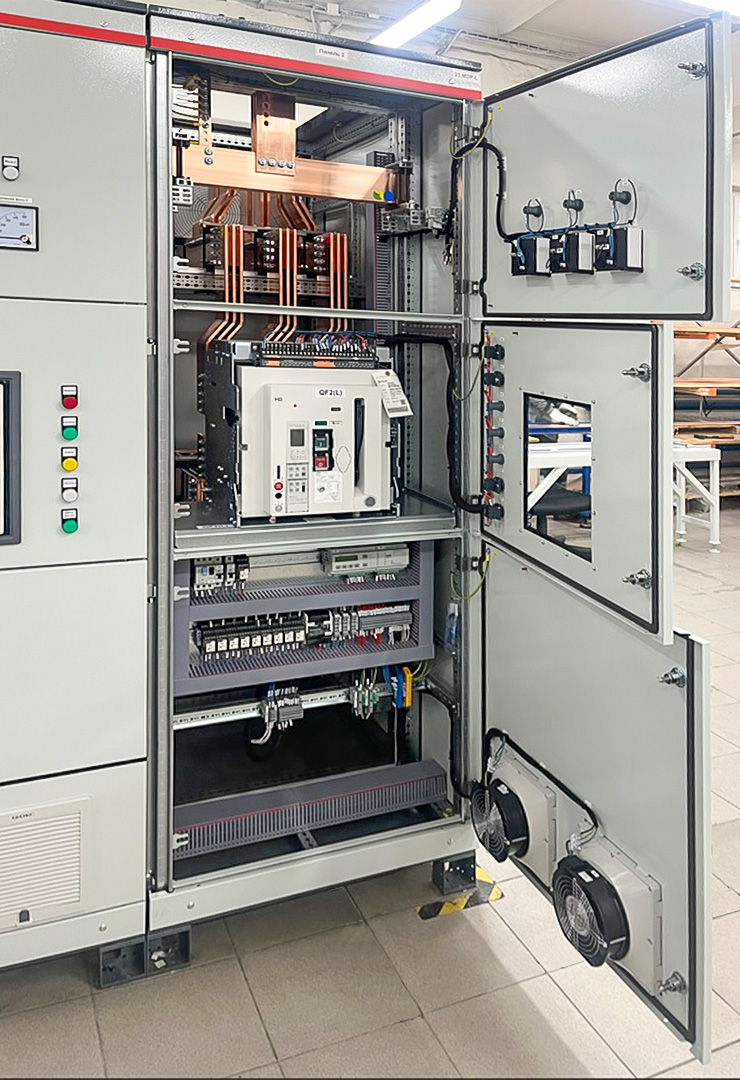

В качестве основного управляющего устройства было выбрано программируемое реле ОВЕН ПР200 с модулями расширения ПРМ-1, на базе которых разработана схема управления главными выключателями в ГРЩ. Всего в проекте задействовано более 40 контроллеров.

ПР200 управляет тремя воздушными выключателями и при отсутствии питания и выбранном сценарии формирует команды на управление ДГУ и другими смежными устройствами. Кроме того, система контролирует заряд батарей бесперебойного блока питания, контролирует их исправность, режим работы и производит или не производит возврат на основной ввод. Также она позволяет тестировать ДГУ в предусмотренных проектом режимах. Это помогает своевременно проверять готовность резервного источника к работе.

Программируемая логика ПР200 позволила реализовать нестандартную схему АВР с учетом требований заказчика и сохранить возможность дальнейшей реконфигурации системы.

Результат автоматизации

Заказчик получил гибкое решение для управления АВР силовых шкафов гарантированного питания ИТ-нагрузки.

Система позволяет оперативно изменять конфигурацию АВР, а также состав объектов управления и контроля. Применение ОВЕН ПР200 помогло сократить сроки внедрения и затраты на реализацию проекта.

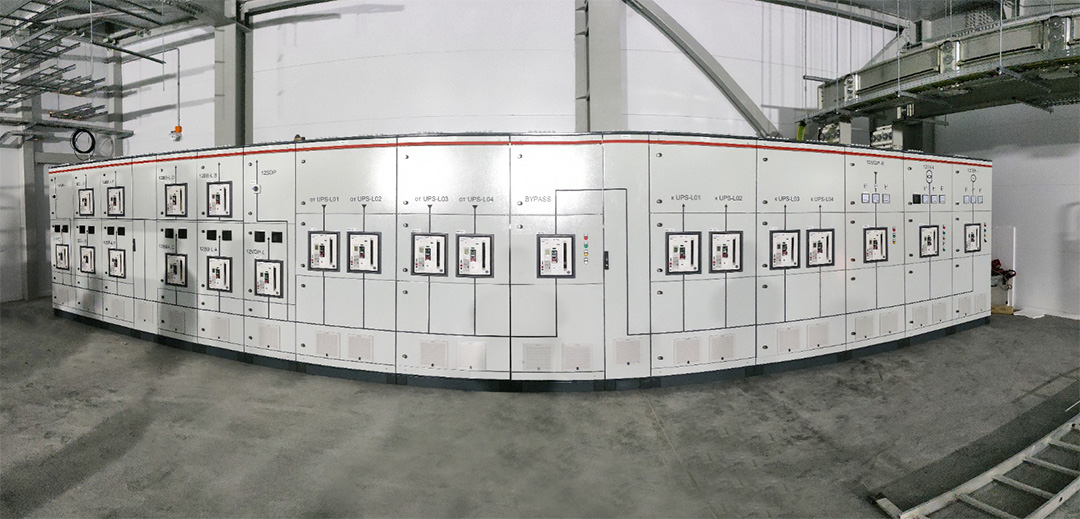

Суммарно на данный момент реализовано 28 подобных сборок АВР на указанном объекте. Это позволило тиражировать разработанное решение в рамках распределенной системы гарантированного питания.
