Диспетчеризация инженерной инфраструктуры физкультурно-оздоровительного комплекса

Микроклимат в физкультурно-оздоровительном комплексе (ФОК) напрямую влияет на процесс тренировок и самочувствие посетителей. При недостатке кислорода быстрее наступает усталость, при перегреве снижается выносливость, а повышенная влажность, уровень СО2 и застой воздуха создают риск для здоровья посетителей.

В таких условиях стабильная работа систем вентиляции и кондиционирования становится критически важной.

Здесь одной автоматизации недостаточно: даже корректно настроенные алгоритмы не исключают отклонений в работе оборудования и требуют оперативного контроля и вмешательства. Поэтому для современных ФОК ключевое значение приобретает диспетчеризация – возможность в реальном времени отслеживать состояние всех систем, быстро реагировать на неисправности и централизованно управлять инженерной инфраструктурой здания из одной точки.

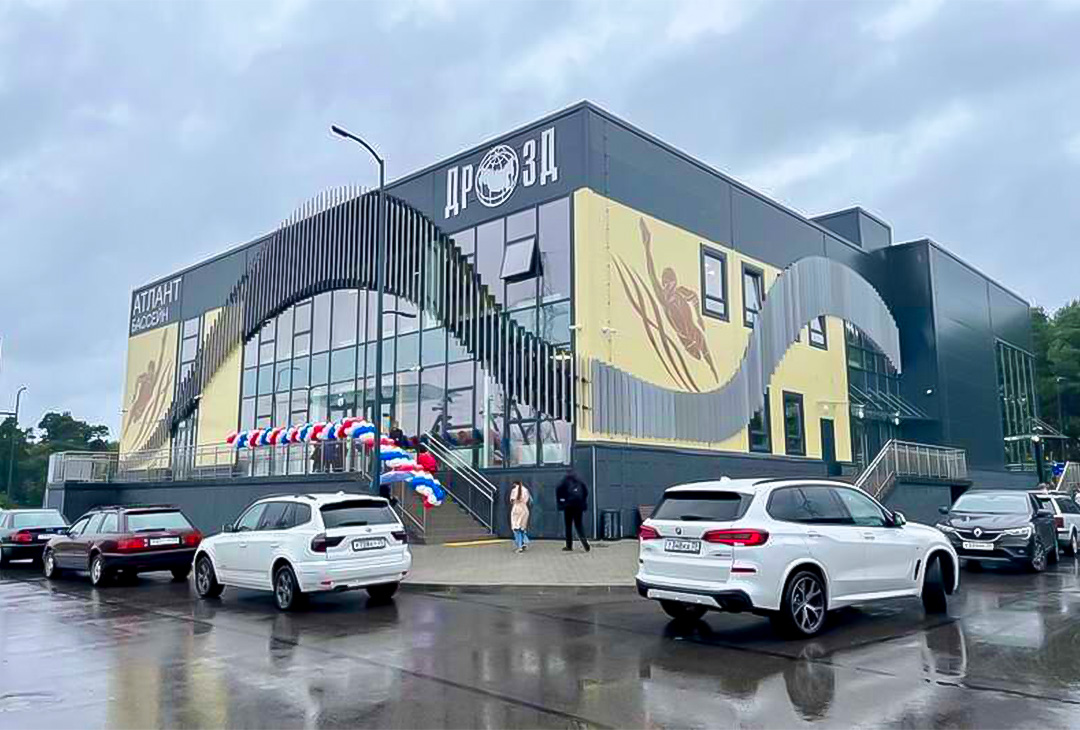

Именно такую задачу потребовалось решить при строительстве нового физкультурно-оздоровительного комплекса «Дрозд» в городе Светлый Калининградской области. В ФОКе запланирован бассейн с пятью 25‑метровыми дорожками и необходимая инфраструктура для спортсменов и тренеров: раздевалки, душевые и тренажерный зал площадью более 170 м². Для маломобильных установлен предусмотрен лифт.

Проект по заказу администрации Светловского городского округа реализовал наш партнер – компания «РСК», специализирующаяся на разработке и реализации проектов в области автоматизации систем управления. Работы проводились на базе оборудования ОВЕН.

Задача проекта

В рамках строительства нового ФОК необходимо было организовать дистанционный контроль состояния и управление инженерным оборудованием для индивидуального теплового пункта (ИТП), шести систем приточной вентиляции и двух систем кондиционирования через панельный контроллер. Все изменения в работе оборудования требовалось регистрировать в памяти контроллера.

Для передачи данных предусмотрено два независимых канала связи:

шина данных RS-485 или Ethernet – для передачи подробной информации о состоянии оборудования, возникающих неисправностях и команд управления;

«сухие контакты» – для резервного контроля и отображения общего состояния каждой системы.

Реализация проекта

Диспетчеризация осуществляется через панельный контроллер ОВЕН СПК110.

Для опроса состояния вентиляционных систем и их управления используются порты полевой шины RS-485 для работы по протоколу Modbus RTU, а также несколько преобразователей Ethernet/RS-485 для передачи данных через Modbus TCP.

Передача данных от ИТП реализована напрямую через Ethernet по протоколу Modbus TCP.

Для получения сведений о состоянии систем по резервному каналу связи («сухие контакты») и для связи с системами кондиционирования используются два комбинированных модуля дискретного ввода-вывода серии ОВЕН МК210-3хх.

Сохранение и просмотр изменений в работе систем осуществляется с помощью готового программного модуля таблицы тревог в контроллере СПК110.

Результат автоматизации

Проведенные работы позволили создать:

• единую точку дистанционного управления и мониторинга разрозненных систем комплекса;
• своевременное оповещение о возникающих неисправностях и возможность предупреждения аварий;
• сокращение затрат на ремонт оборудования;
• эффективную поддержку микроклимата помещений ФОК;
• простоту обслуживания и ремонтопригодность системы диспетчеризации за счет использования оборудования российского производителя.

Мнение партнера

Филипп Володько, руководитель проектов автоматизации ООО «РСК»
