Автоматизация крышной котельной для жилого комплекса в Салехарде

В жилом комплексе в Салехарде, где зимой температура может опускаться ниже −40 °C, была проведена автоматизация крышной котельной — автономного источника тепла прямо на крыше здания. Такое размещение исключает длинные трубопроводы и связанные с ними теплопотери. Автоматика при этом обеспечивает безопасную работу, экономию топлива и возможность удалённого контроля. Исполнитель — компания «ТЕПЛОЭНЕРГОСИСТЕМЫ» — реализовал решение на оборудовании ОВЕН.

Задача проекта

1. Автоматизация управления котлами и вспомогательным оборудованием.
2. Контроль параметров теплоносителя (температура, давление, расход).
3. Регулирование подачи топлива и воздуха для оптимального горения.
4. Защита оборудования от аварийных ситуаций.
5. Сбор и передача данных (диспетчеризация).
6. Оптимизация режимов работы котельной в зависимости от погодных условий и нагрузки.
7. Учёт потребления энергоресурсов.

Реализация проекта

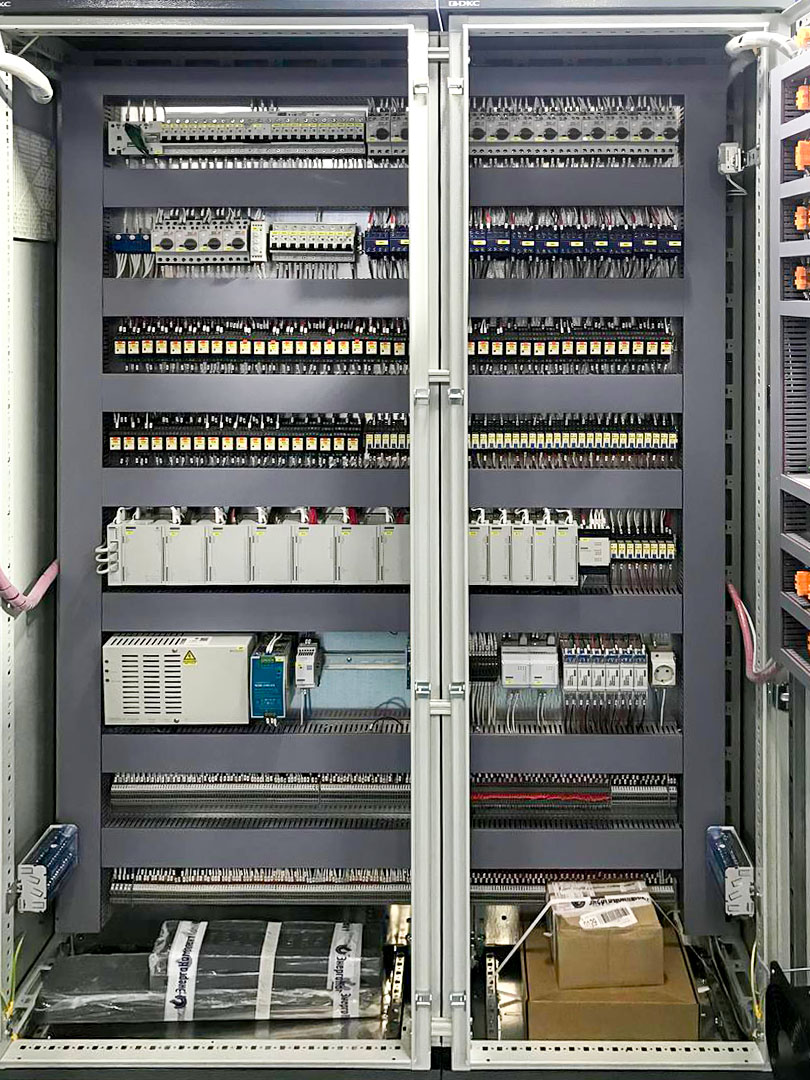

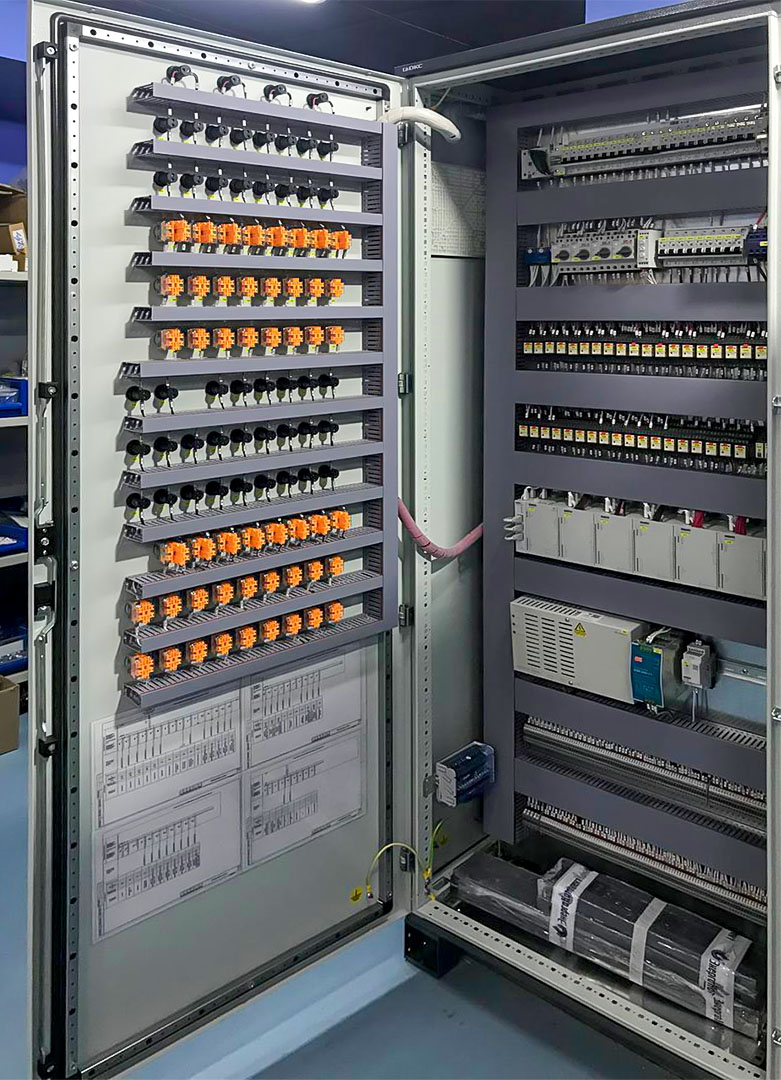

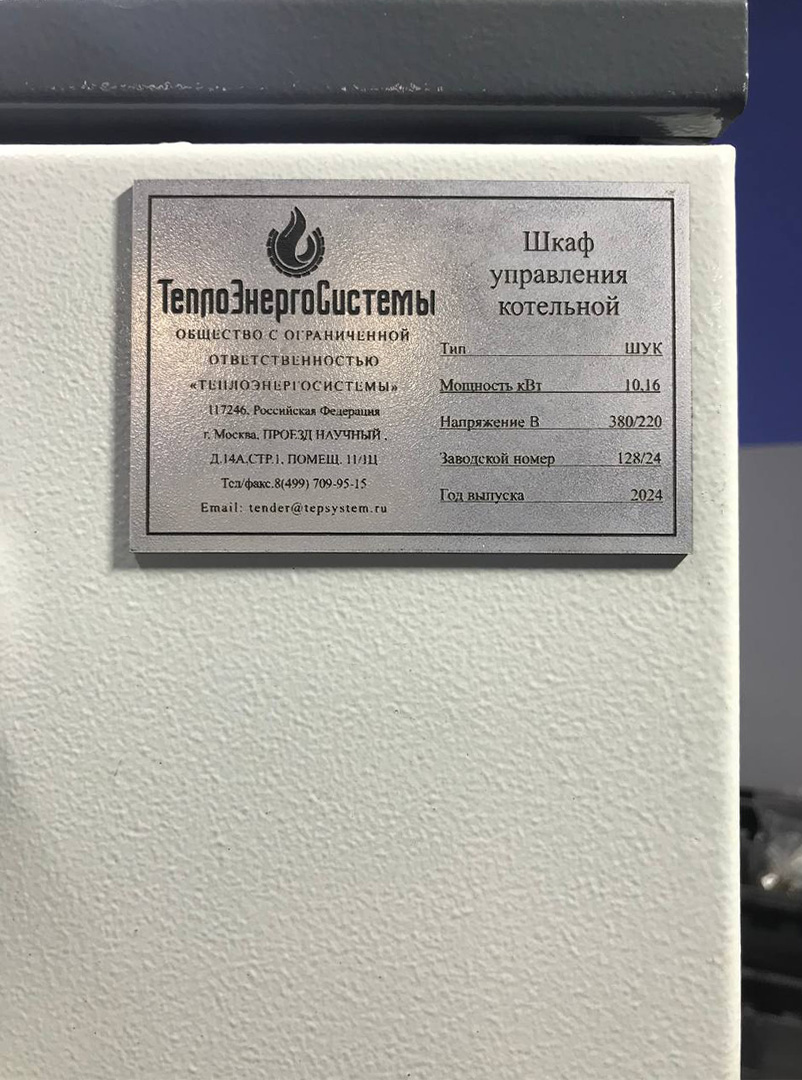

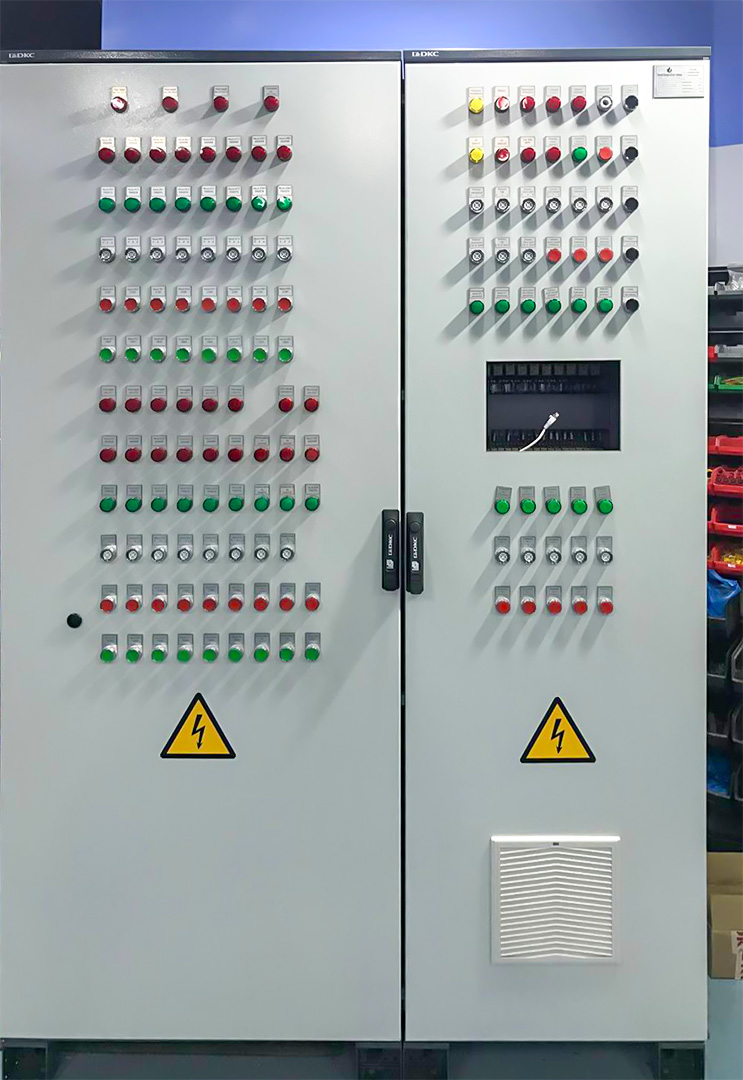

В рамках реализации проекта был собран шкаф управления на базе контроллера для малых и средних систем автоматизации ОВЕН ПЛК200-04.CS и модулей ввода-вывода МВ210-212, МВ210-101, МУ210-402, МУ110-8И и МУ210-502.

Модули ввода обеспечивают сбор данных от датчиков давления, уровня, загазованности и температуры и передают их на управляющее устройство. Контроллер через модули вывода управляет насосами и клапанами, отслеживает параметры работы котельной и реализовывает заданные защитные алгоритмы.

Для визуализации технологического процесса, оперативного управления и ведения архива событий и измерений используется панель оператора ОВЕН СП310-Р. На экране панели отображаются мнемосхемы котельной, значения температур и давлений, состояние насосов и котлов, журнал аварий. Оператор может изменять уставки, переключать режимы работы и просматривать историю.

При проектировании системы автоматизации была учтена специфика крышной котельной: повышенные требования к взрывобезопасности, защита от замерзания при экстремально низких температурах наружного воздуха, работа в широком диапазоне температур. Все компоненты подобраны с учётом эксплуатации в суровых климатических условиях Салехарда.

Результат автоматизации

В результате внедрения системы автоматизации заказчик получил решение, которое обеспечивает:

• высокую производительность и поддержку сложных алгоритмов управления;
• гибкость подключения благодаря разнообразным интерфейсам и протоколам;
• возможность интеграции в существующие системы управления;
• надёжность эксплуатации в промышленных условиях, включая широкий диапазон температур.

Мнение партнера

Ольга Рыбалка, руководитель отдела закупок «ТЕПЛОЭНЕРГОСИСТЕМЫ»
