Диспетчеризация трех КНС в рамках капитального ремонта очистных сооружений в Енисейске

В городе Енисейск Красноярского края комплекс очистных сооружений канализации эксплуатируется с 1992 года. Из‑за естественного износа оборудования требовался капитальный ремонт с одновременной модернизацией шкафов управления канализационных насосных станций (КНС).

Работы по заказу МКУ «Управление городского хозяйства города Енисейска» на базе оборудования ОВЕН выполнил наш партнер – инжиниринговая компания «Электродизайн», специализирующаяся на технически сложных задачах для водоканалов, ЖКХ и промышленных предприятий, а также автоматизации и диспетчеризации насосных станций водоснабжения и водоотведения.

Задача проекта

Необходимо было провести модернизацию системы управления тремя КНС с полной заменой устаревшего оборудования и обеспечить единую диспетчеризацию всех КНС для управления и контроля работы оборудования с автоматизированного рабочего места оператора (АРМ) на базе SCADA.

Реализация проекта

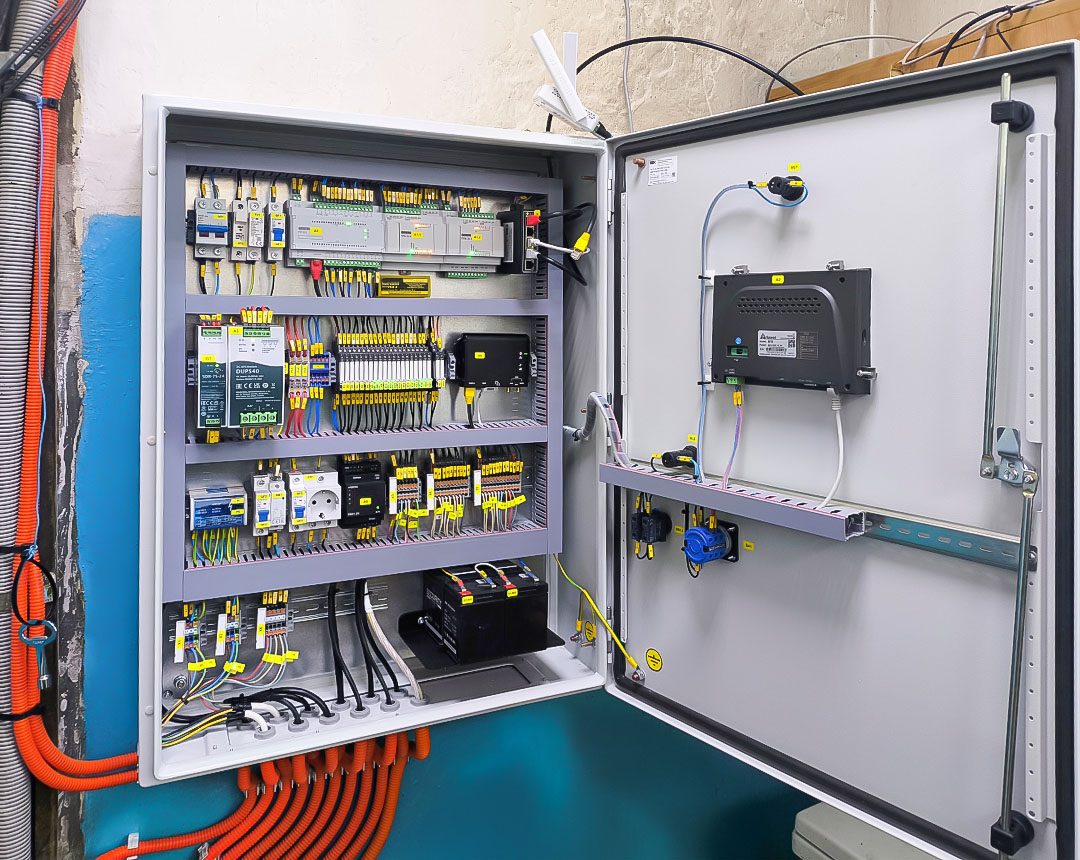

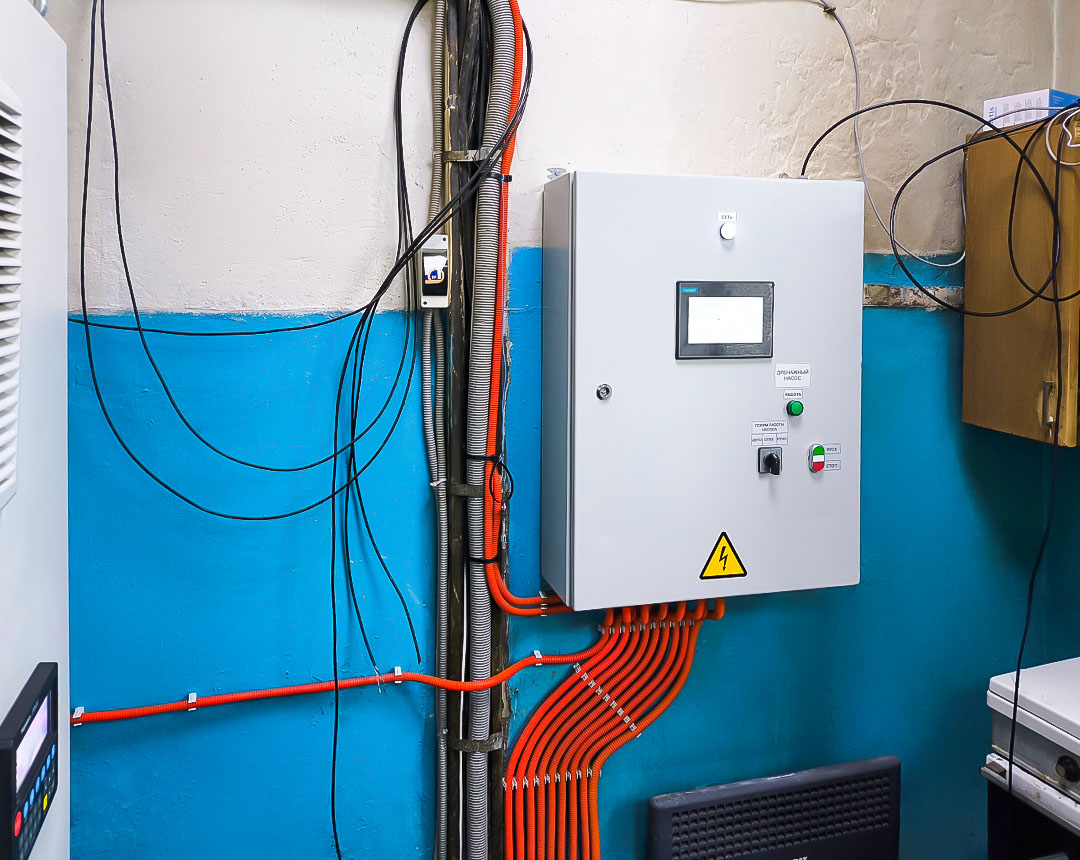

В рамках решения задачи для каждой КНС был смонтирован шкаф управления (ШУ) на базе программируемого реле ОВЕН ПР103 с Ethernet с модулями расширения дискретных входов и выходов ОВЕН ПРМ-4 и ПРМ-1.

Каждый из трех ПР103 осуществляет следующие задачи:

• управляет поочередным включением/отключением трех насосов;
• отслеживает уровень в резервуаре по 4-уровневым сигнализаторам жидкости ОВЕН БКК1 для защиты от сухого хода и переполнения;
• ведет учет моточасов насосов, контролирует настройку ротации.

Для диспетчеризации три ШУ объединили в единую сеть, организовали обмен данными между тремя ПР103 и центральным сервером, запрограммировали алгоритмы автоматического управления и сценарии аварийного реагирования с оперативным оповещением.

Для удаленного управления и контроля всех КНС установили автоматизированное рабочее место (АРМ) оператора на базе Simple SCADA. На мониторе отображаются мнемосхемы с информацией о работе оборудования, ключевые технологические параметры, все аварии и действия оператора сохраняются в архиве событий.

Результат автоматизации

В результате модернизации надежность работы КНС значительно возросла. Была создана единая интегрированная система диспетчеризации всех КНС с централизованным АРМ на Simple SCADA. Реализован автоматический контроль уровней, состояния оборудования, визуализация мнемосхем, ведение архива событий и параметров. Персонал получил возможность удаленного мониторинга и управления.

Мнение партнера

Кирилл Лаврентьев, руководитель компании «Электродизайн»
