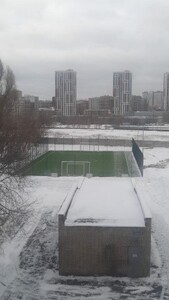

Автоматизация подогрева грунта футбольного поля на базе оборудования ОВЕН

В г. Москве на базе оборудования ОВЕН наш партнер "ОвенКомплектАвтоматика" автоматизировал подогрев грунта футбольного поля для энергоснабжающей организации. За несколько лет наш партнер реализовал более 200 подобных проектов. Компания "ОвенКомплектАвтоматика" занимается разработкой и реализацией высокотехнологичного оборудования для автоматизации.

Задача проекта

Перед партнером стояла задача разработать четыре шкафа управления системой подогрева грунта футбольного поля. Каждый шкаф управляет нагревом одного сектора поля из четырех.

Кроме разработки шкафов также требовалось поставить полный комплект контрольно-измерительных приборов, обеспечить передачу сигнала на верхний уровень, удаленный мониторинг и управление через SCADA-систему. Оборудование должно контролировать и поддерживать заданные параметры температуры нагрева грунта в автоматическом режиме с возможностью ручного управления.

Реализация проекта

Система с контролем и управлением нагревом грунта на базе оборудования ОВЕН состоит из:

• 4 шкафов управления нагревом грунта футбольного поля;
• 28 тиристорных регуляторов мощности для изменения мощности нагрева;
• 80 греющих кабелей (по 20 на каждый сектор);
• 4 цифровых датчиков температуры и влажности грунта (по одному на каждый шкаф управления);
• 1 аналогового датчика температуры наружного воздуха.

Режим регулирования мощности нагрева для каждой линии греющего кабеля обеспечивает требуемые параметры по температуре нагрева грунта в зависимости от погодных условий и влажности, продлевает срок службы нагревательных элементов, снижает энергозатраты.

Конструкция изделия имеет антивандальное исполнение, поддерживает одностороннее обслуживание и напольную установку. Подвод питания и линий связи осуществляется снизу. С лицевой стороны расположена дверца с замком, обеспечивающим защиту от несанкционированного доступа. Щит рассчитан на эксплуатацию в диапазоне температур от -40 до +40 °С и имеет класс защиты от проникновения твердых частиц и влаги IP55. С внутренней стороны щит оклеен утеплителем.

Для поддержания параметров микроклимата в щите установлены вентилятор охлаждения, конвектор для обогрева и два регулируемых термостата для управления. Внутри щита на дисплее программируемого реле ОВЕН ПР200 отображаются текущие значения температуры и влажности грунта, наружного воздуха, установка температуры в градусах Цельсия, текущая мощность нагрева в диапазоне от 0 до 100%.

Инженеры компании "ОвенКомплектАвтоматика" разработали детальную конструкторскую документацию и подробное руководство по эксплуатации системы подогрева для обучения операторов "с нуля".

Результат автоматизации

Компания "ОвенКомплектАвтоматика" успешно разработала и поставила комплект шкафов управления для системы подогрева грунта футбольного поля для спортивной площадки в г. Москве. Проект был выполнен на базе оборудования ОВЕН, что позволило существенно повысить эффективность работы и сократить затраты.

Система оснащена аварийным отключением нагревательных секций при возникновении утечек тока для повышения отказоустойчивости.По итогам реализации проекта автоматизировано управление системой подогрева грунта в автоматическом режиме. Система имеет удаленное управление посредством SCADA-системы и возможность подключения к OwenCloud.

Таким образом, с минимальными затратами заказчик получил полноценную систему управления, позволяющую как местное, так и удаленное управление параметрами нагрева грунта футбольного поля с использованием отечественного оборудования.

Мнение партнера

Алексей Белокопытов, руководитель отдела проектов и готовых решений АСУТП ООО «ОвенКомплектАвтоматика»
