КТР-121 контроллер для автоматического управления котельной
Конфигуратор схем автоматизации котельной
Типовые схемы
Функциональные возможности
Модификации
Расширение функциональных возможностей
Диспетчеризация
Наличие интерфейса RS-485 на борту контроллеров, позволяет включать их в системы диспетчеризации. Информацию с приборов можно передавать на ОРС- серверы, SCADA-системы, облачные сервисы. В ОВЕН ОРС-сервер и облачном сервисе OwenСloud представлены готовые шаблоны для КТР-121.
При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
Визуализации и индикация

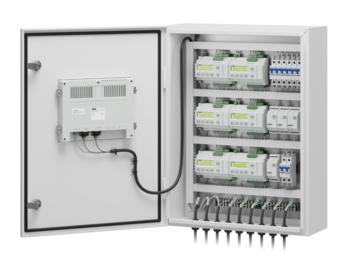

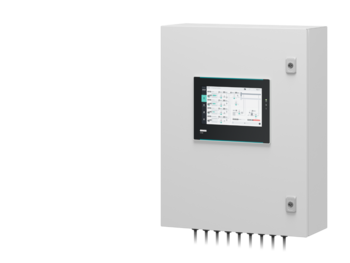

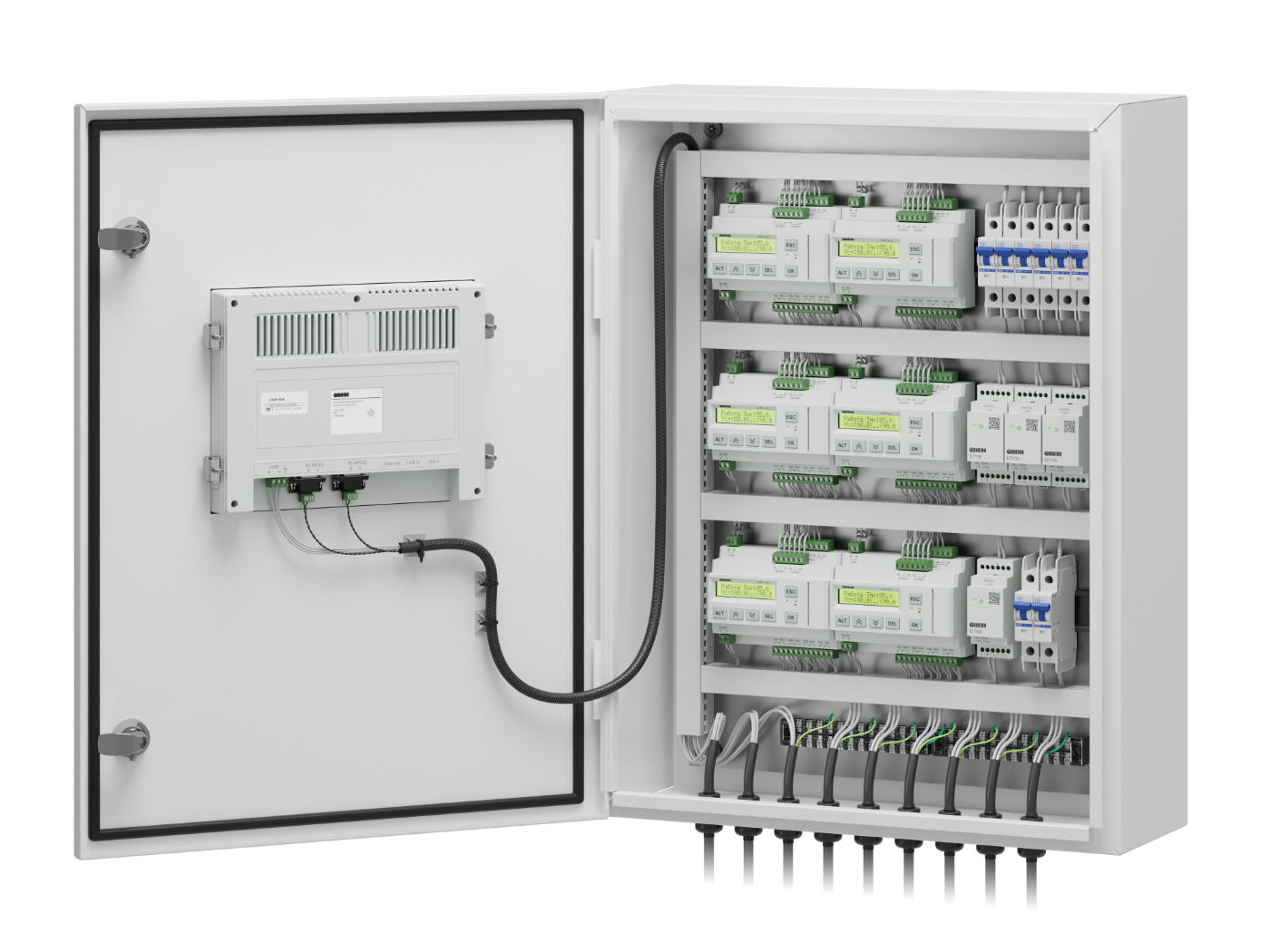

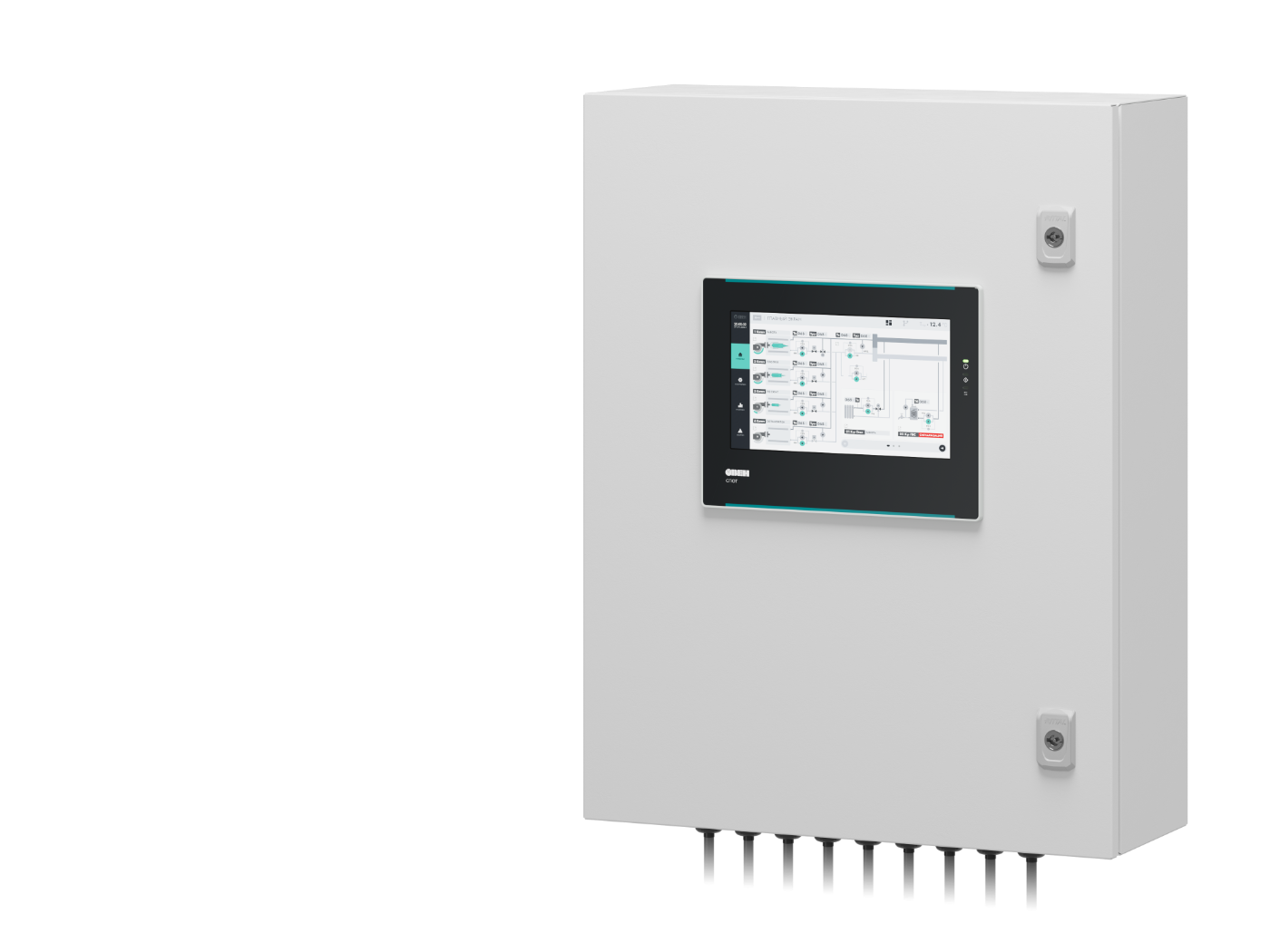

Для оперативного контроля, координации технологического процесса с использованием передачи информации между котельной и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии котельной используют «местную» визуализацию с выводом на панель оператора. При необходимости визуализации котельной предлагается использование линейки сенсорных панелей оператора СП3хх.
Для отображения и редактирования параметров прибора с дверцы щита может быть использована выносная панель оператора ИПП120. Панель объединяется с КТР-121 по интерфейсу RS-485, собирает информацию с приборов и предоставляет ее оператору или наладчику.
Преимущества использования КТР-121 вместе с ИПП120:
- Готовые варианты индикации панели, не требуется программирование.
- Применение одной ИПП120 на связку приборов или для каждого КТР-121 отдельно.
- Доступ к оперативным параметрам прибора без наличия группы по электробезопасности.
- Удобный монтаж – панель крепится в отверстие 22,5 мм, для подключения достаточно подвести четыре провода: питание и интерфейсную линию.
- Использование в тяжелых условиях эксплуатации: IP65, температура окружающего воздуха до +55 °C.
Пользовательские программы для работы ИПП120 совместно с КТР-121 можно скачать по ссылке.
Telegram-бот
Для удобства работы с КТР-121 в мессенджере Telegram представлен бот-помощник. Бот оперативно предоставит информацию по работе приборов и позволит сократить время на ее поиски.
Бот предоставляет:
- Информацию по работе с конфигуратором.
- Информацию с описанием работы каждой функции.
- Информацию с описанием и назначением каждого параметра.
- Информацию по причинам возникновения и способу устранения аварии.
- Актуальную версию прошивки для каждого алгоритма.
- Схемы подключения для каждого алгоритма.
- Документацию и сертификаты.
Конфигурирование с ПК
Контроллер КТР-121 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости. Также в конфигураторе есть возможность отслеживать изменения параметров в режиме «реального времени».
Общекотельные аварии
КТР-121 имеет возможность контролировать общекотельные аварии и передавать их на диспетчеризацию. Для этого достаточно подключить модуль ПРМ-1 к каскадному или котловому регулятору по внутренней шине SPI.
Подпитка закрытых контуров отопления
Для управления клапаном подпитки и группой подпиточных насосов в тепловых контурах, необходимо подключить модуль расширения ПРМ-1 к КТР-121.03.20.
Модуль расширения ПРМ
Внимание! Модуль расширения ПРМ в комплект поставки не входит и приобретается отдельно.
ПРМ и КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1).
