Проект на КТР-121: автоматизированная вихревая индукционная котельная установка
Энергоэффективность инженерных систем все чаще становится приоритетом, когда важны надежные и экономичные решения для теплоснабжения. Именно поэтому на объектах все чаще используют вихревые индукционные котельные установки – ВИКУ. Благодаря индукционному принципу нагрева теплоноситель прогревается быстрее и равномернее, а конструкция котлов допускает работу с различными теплоносителями без сложной подготовки. В отличие от традиционных электрокотлов с нагревательными элементами, ВИКУ обеспечивают высокую энергоэффективность, стабильную работу при переменных нагрузках и не требуют постоянного присутствия обслуживающего персонала.
Максимальной эффективности такие установки достигают при помощи автоматизации системы управления. Автоматизация обеспечивает повышенную точность регулирования, гарантирует безопасность эксплуатации и предполагает возможность удаленного контроля.
Именно поэтому, когда перед специалистами компании «ИЗКО» встала задача разработать надежную, энергоэффективную и автоматизированную систему теплоснабжения на базе вихревых индукционных котлов, была выбрана автоматика ОВЕН: контроллер для автоматического управления КТР-121 и контроллер для управления группой насосов с чередованием САУ-У. Их проект занял первое место в конкурсе проектов на контроллерах ОВЕН с готовыми алгоритмами в номинации «КТР». Мы побеседовали с Алексеем Даниловым, чтобы подробнее узнать о задаче и способе ее реализации.
А.Д.: В 2024 году нами был выполнен проект современной, надежной и безопасной автоматизации системы теплоснабжения на базе вихревых индукционных котлов. Всего было автоматизировано 38 котельных установок. ВИКУ — готовое, проверенное на практике решение для современного и безопасного теплоснабжения, которое не требует издержек на постоянный персонал и исключает человеческий фактор.
Для обеспечения суммарной общей мощности котельной установки от 15 до 480 кВт использовались вихревые индукционные котлы различной мощности – от 5 до 120 кВт, количество которых зависело от требуемой мощности котельной установки. Так, например, для котельной на 360 кВт использованы три котла мощностью по 120 кВт, для котельной на 420 кВт – 6 котлов по 70 кВт, для котельной на 15 кВт – три котла по 5 кВт и т.п.
Комплексную автоматизацию каждой котельной установки осуществили на контроллерах ОВЕН.

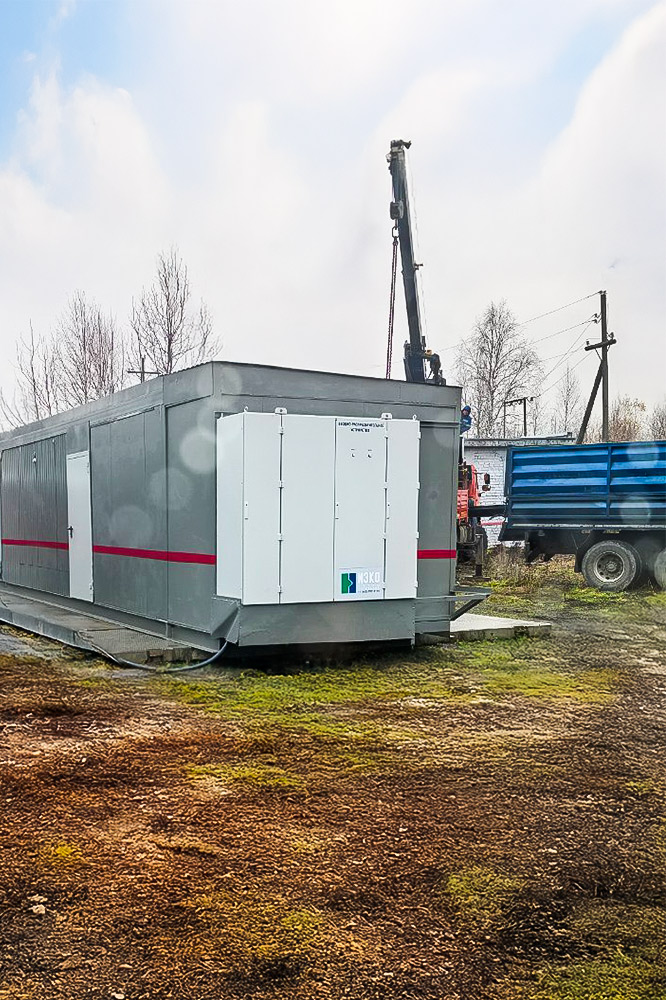

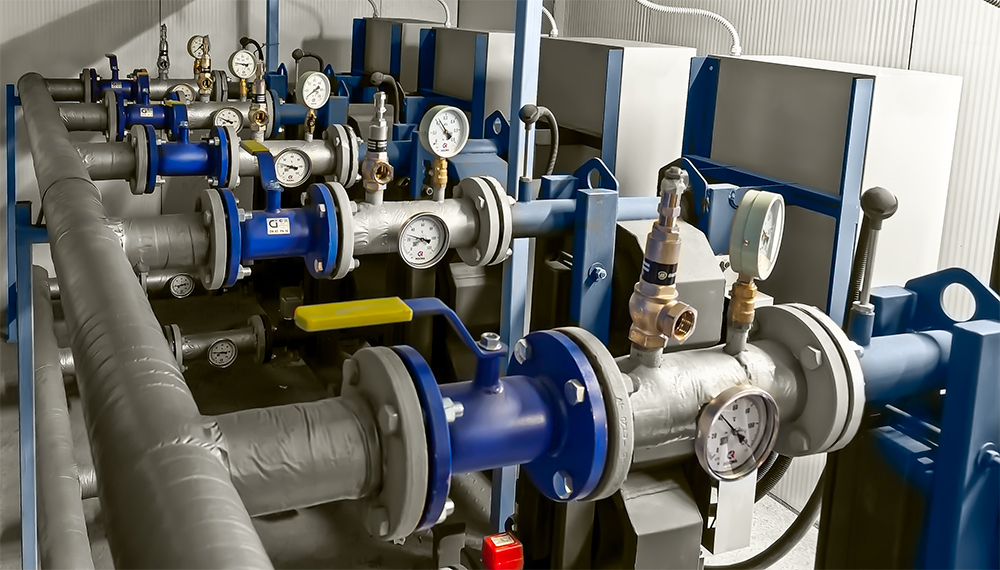

Котельная на базе вихревой индукционной котельной установки
В котельных установлены три типа шкафов:
- шкаф общекотельной автоматики (ШОА);
- шкаф управления сетевыми насосами (ШУСН);
- вводно-распределительное устройство (ВРУ).

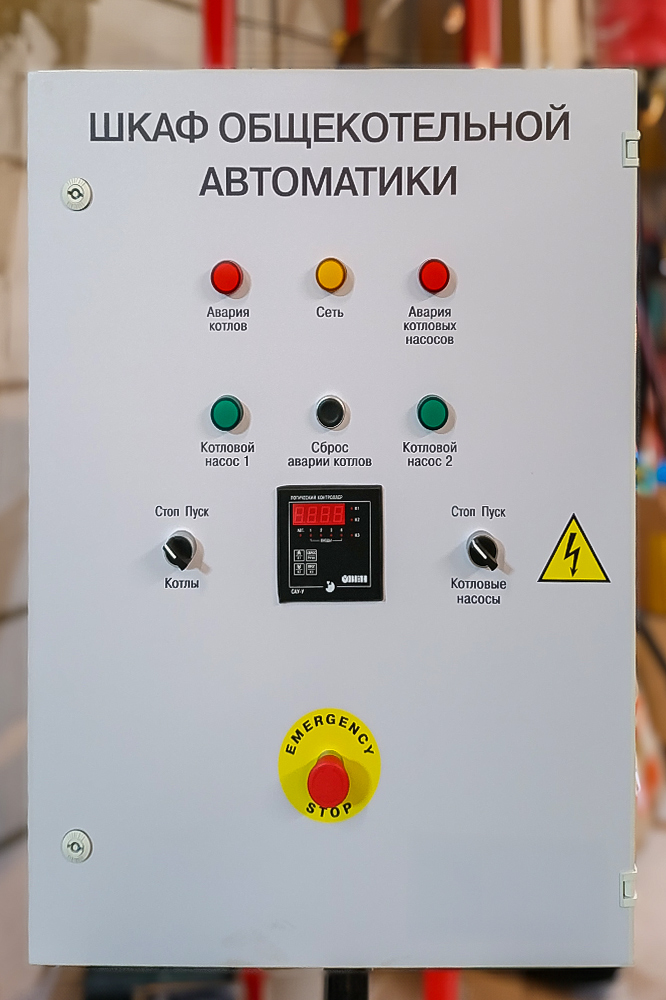

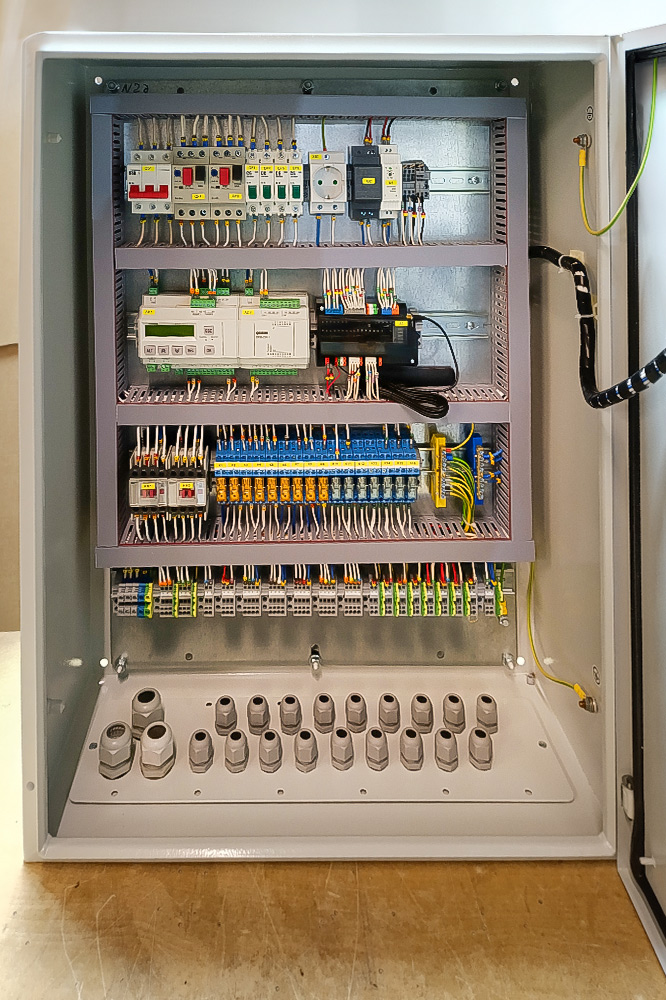

Шкаф общекотельной автоматики
Для ШОА был выбран контроллер с готовой логикой КТР-121.02.40. Он может управлять каскадом до 4-х котлов. Для котельных установок с тремя или четырьмя котлами использовалась схема с прямым управлением одноступенчатыми горелками. При использовании шести котлов они были сгруппированы по два и подключены как три котла с двухступенчатыми горелками.
Контроллер КТР-121 обеспечивает:
- погодозависимое регулирование температуры подачи;
- равномерную наработку котлов;
- защиту от аварий.
Для управления котловыми и сетевыми насосами используется ОВЕН САУ-У, обладающий целым рядом таких преимуществ, как простая настройка, возможность ручного управления и др. На базе этого контроллера реализованы:
- ротация и контроль работы насосов;
- аварийный останов при неисправностях.
В системе предусмотрено оповещение персонала в случае критических аварий: аварии котлов, изменении температуры, давления, пожара, взлома, отсутствия напряжения. Сигнал подается на светозвуковой оповещатель и дублируется SMS-сообщениями ответственным лицам.
Для удобства предусмотрен удаленный мониторинг и управление через универсальный сотовый GSM-контроллер.

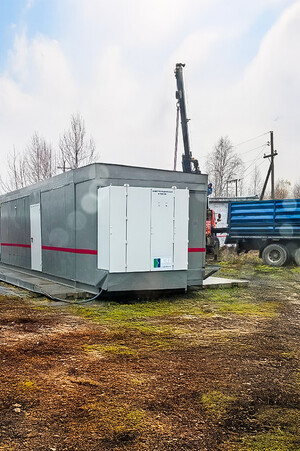

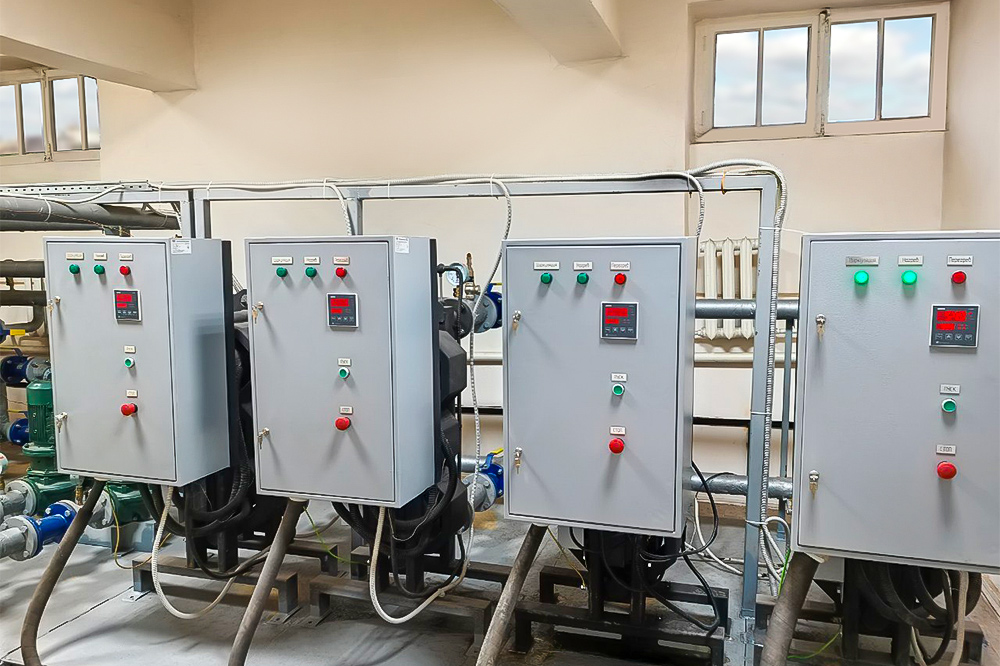

Котельная на базе вихревой индукционной котельной установки
Автоматизированная система теплоснабжения на базе вихревых индукционных котельных установок доказала свою эффективность в реальных условиях эксплуатации. Современная система обеспечивает стабильную работу котельной, сводит к минимуму необходимость технического обслуживания и предусматривает дистанционный контроль, что особенно важно для объектов без постоянного присутствия персонала, но где высоки требования к надежности и безопасности.
Востребованность решения подтверждена практически: в 2024 году было отгружено 38 котельных установок с данной архитектурой автоматики.
