Резистивный или проекционно-емкостной экран – что выбрать?

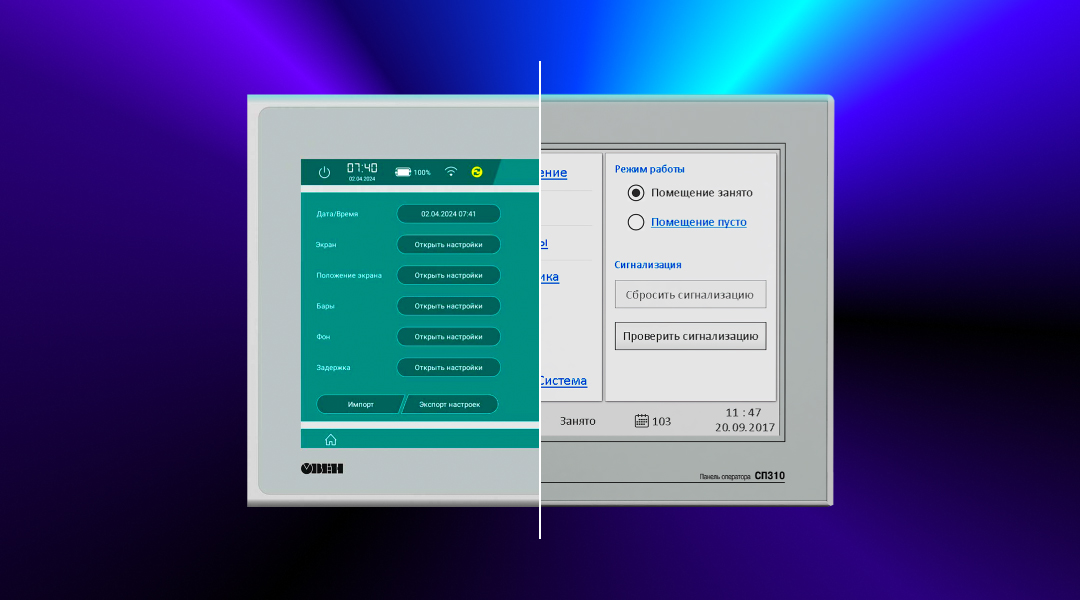

Сенсорные панели оператора – один из ключевых элементов человеко-машинного интерфейса в системах автоматизации. От типа сенсора во многом зависят удобство пользователя, надёжность в реальных условиях, а также стоимость и сложность проекта. В ассортименте компании ОВЕН представлены решения как с резистивным экраном, так и с современным проекционно-емкостным. В статье рассмотрим преимущества и ограничения панелей оператора СП3хх и ВП110 и покажем, для каких задач и условий эксплуатации наиболее подходит каждая из них.

СП3хх с резистивным экраном

Резистивный экран состоит из двух прозрачных слоев, разделенных тонким диэлектрическим слоем. При нажатии верхний проводящий слой прогибается и соприкасается с нижним, что вызывает изменение сопротивления в точке контакта. Контроллер фиксирует это изменение и определяет точные координаты касания. В отличие от экранов смартфонов, резистивный дисплей требует небольшого «продавливания» слоев, но к этому быстро привыкаешь в процессе взаимодействия с экраном.

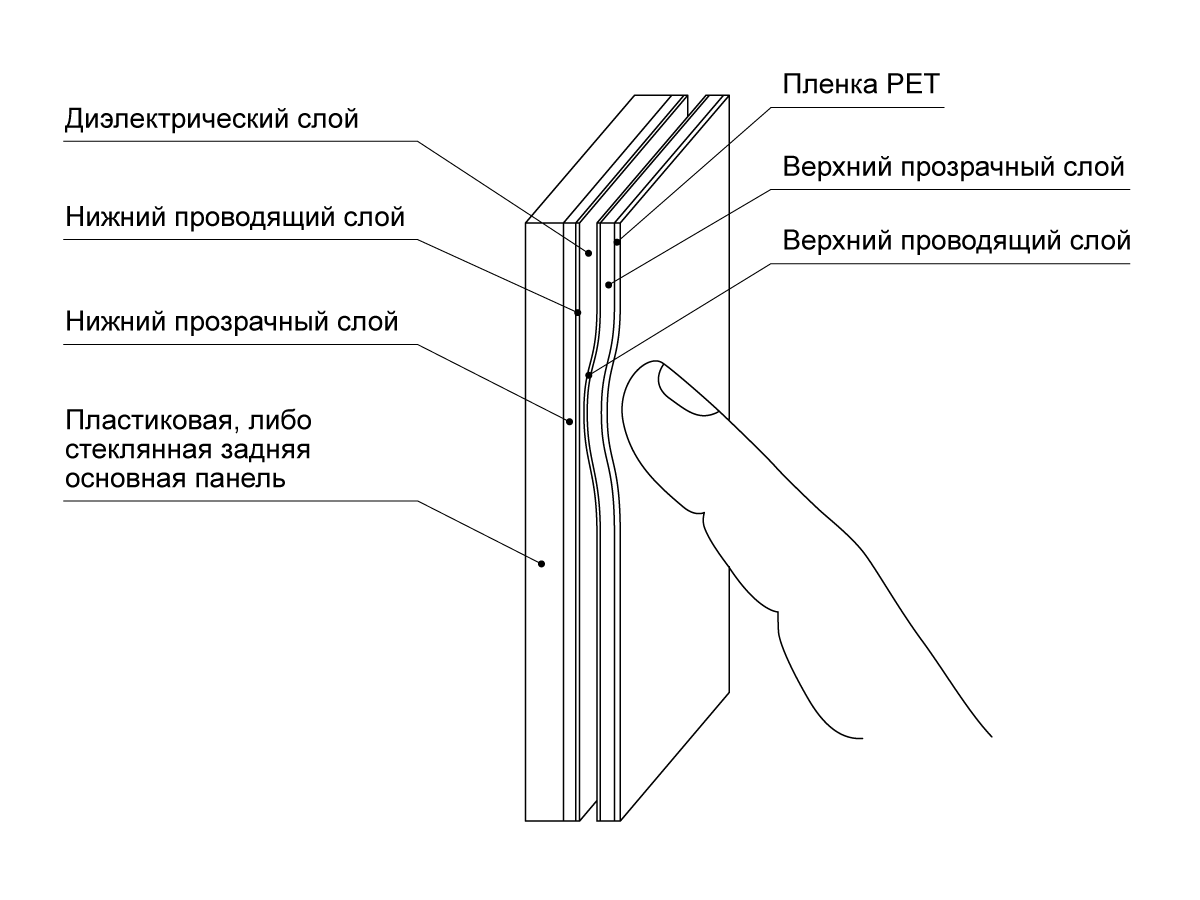

Рис. 1. Устройство резистивного экрана

Преимущества резистивного экрана:

• Реагирует на давление любого предмета: палец, стилус, перчатки, отвертка и т. д.
• Не вызывает ложных срабатываний при попадании жидкостей.
• Подходит для цехов или загрязненных помещений, где операторы работают в средствах индивидуальной защиты.
• Несмотря на то, что верхняя пленка менее устойчива к повреждениям, чем стекло, но даже при появлении повреждений устройство продолжает работать.

Недостатки:

• Требуется небольшое усилие при нажатии.
• Отсутствует мультитач, экран поддерживает одно касание.
• Изображение менее яркое, чем у ВП110.

Особенности разработки проектов

Проект для СП3xx создается в Конфигураторе СП300 и загружается в панель как отдельное приложение. Это обеспечивает стабильную работу, но обновление занимает больше времени, а перенос и масштабирование проектов менее гибкие.

Когда выбирать СП3xx

• Производственные площадки с высоким уровнем загрязнений.
• В условиях работы в защитных перчатках.
• В средах, где важна надёжность и защита от внешних факторов.

ВП110 с проекционно-емкостным экраном

Принцип действия проекционно-емкостного экрана состоит в следующем: на внутреннюю сторону поверхности экрана наносится прозрачная сетка электродов. При прикосновении к экрану нанесенные на поверхность электроды вместе с пальцем в точке прикосновения образуют конденсатор (емкость). Контроллер фиксирует изменение емкости и преобразует его в координаты. В отличие от резистивных экранов, где нужно физически «продавить» пленку, проекционно-емкостные реагируют на легкое касание и позволяют работать привычными жестами, как на смартфонах и планшетах.

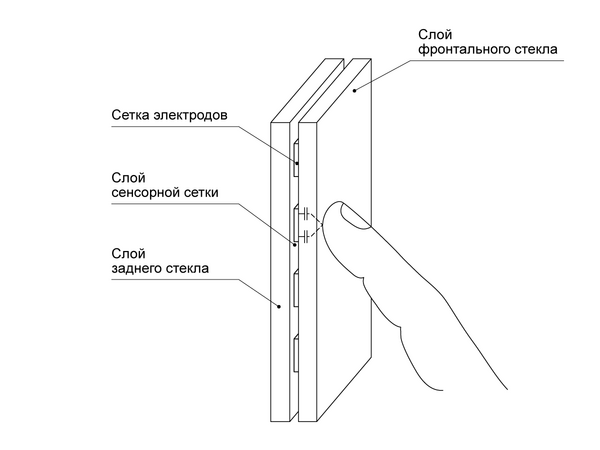

Рис. 2. Устройство проекционно-емкостного экрана

Преимущества проекционно-емкостного экрана:

• Высокая чувствительность и мгновенный отклик.
• Поддержка мультитач и жестов (масштабирование, скроллинг).
• Яркая и контрастная картинка.
• Стеклянная поверхность.
• Возможность работы в тонких резиновых перчатках (толстые замшевые, тканевые прорезиненные, утепленные не подходят для работы).

Ограничения:

• Нечувствительность к непроводящим предметам (тканевая перчатка, отвертка).
• Вероятность возникновения ложных срабатываний при попадании воды или струй жидкости.
• Так как панель отображает проект через веб-интерфейс, контроллер к которому подключена ВП110, должен поддерживать функцию веб-сервера.

Дополнительные возможности ВП110:

• Отображение HTML5-визуализации через браузер, поэтому обновление быстрое и гибкое.
• Подключение через Ethernet или Wi-Fi.
• Наличие двух USB-портов обеспечивает возможность подключения клавиатуры и мыши.
• Поддержка протокола RTSP для отображения видеопотоков с IP-камер.

Когда выбирать ВП110:

• Когда важна максимальная отзывчивость и современный интерфейс.
• При разработке сложных визуализаций с графикой и анимацией.
• Если нужно быстро обновлять или масштабировать проект.

Сравнительная таблица

Итоги

Выбор между резистивным и проекционно-емкостным экраном зависит от задач и условий эксплуатации. Поскольку обе технологии решают разные типы задач и дополняют друг друга, важно лишь правильно подобрать устройство под конкретные условия:

• СП3xx – лучший выбор для тяжелых промышленных условий, когда важны надежность, устойчивость к грязи, работа в перчатках и отсутствие ложных срабатываний.
• ВП110 – оптимальна для задач, где требуются современный интерфейс, мультитач, высокая скорость и яркость, а также удобное масштабирование проектов с использованием веб-технологий.
