Промежуточные реле. Обзор

Общая информация

Промежуточные реле иногда называют вспомогательными, так как именно они окажутся очень полезными, когда нужно коммутировать несколько цепей одновременно, особенно если эти цепи имеют такую мощность, которую не способны выдержать контакты основного реле. По сути, промежуточные реле – это логические реле, работающие в дискретных цепях, расширяющие функции других реле, которые присутствуют в электрической цепи.

Назначение промежуточного реле

Промежуточное реле как множитель контактов в цепях управления

Например, если необходимо произвести замыкание/размыкание нескольких взаимосвязанных цепей одновременно.

Рассмотрим применение промежуточного реле в цепи управления электродвигателем водяного насоса. Когда оператор нажимает кнопку «Пуск», одна пара замыкающих контактов реле замкнёт цепь светового индикатора, который покажет оператору, что насос включился, а другая пара замкнёт цепь питания катушки магнитного пускателя, контактор пускателя сработает и запустит двигатель нашего насоса. В это время пара размыкающих контактов разомкнёт цепь реверсивной работы во избежание замыкания в силовой схеме.

Промежуточное реле как усилитель управляющих сигналов

Например, если необходимо обеспечить контроль над более мощным устройством, которое коммутирует (мгновенно изменяет параметры) в цепях большие значения силы тока.

Рассмотрим электрическую схему нагревательной установки. Слабый сигнал с прибора теплового контроля не смог бы включить катушку пускателя, которая управляет подачей напряжения на нагревательные элементы печи, поэтому на вход промежуточного реле подается сигнал с прибора теплового контроля.

Принцип действия

При возникновении напряжения на катушке появляется электромагнитная сила, которая притягивает якорь. Вследствие этого под воздействием якоря замыкаются подвижные и неподвижные контакты. Подвижные контакты закреплены на якоре, а неподвижные на корпусе реле. Эти контакты включены в цепь управления. Они управляют работой защиты или сигнализации, подключают и отключают питание катушки контактора электрического двигателя или другой силовой установки.

Достоинства и недостатки

Достоинства:

• большой срок службы;
• выдерживают высокий номинальный ток при небольших габаритах;
• рабочее положение в пространстве может быть вертикальным и горизонтальным.

Недостатки:

• отказ срабатывания, если напряжение в электрической сети ниже нормы;
• значительная потребляемая мощность при замыкании контактов.

Модификации промежуточных реле KIPPRIBOR

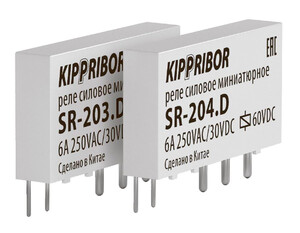

	Серия SR	Интерфейсные промежуточные реле в ультратонком корпусе шириной 5 мм. Номинальный ток 6 А, имеет 1 перекидной контакт, напряжение питания 24 В и 60 В постоянного тока

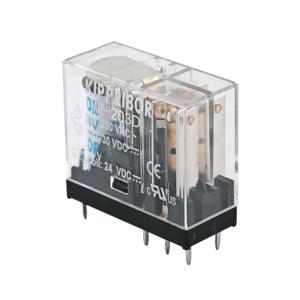

	Серия MR	Промежуточные реле в компактном корпусе шириной 12,6 мм. Номинальный ток 5 А, имеет 2 перекидных контакта, напряжение питания: 12 В постоянного тока 24 В постоянного или переменного тока 220 В переменного тока

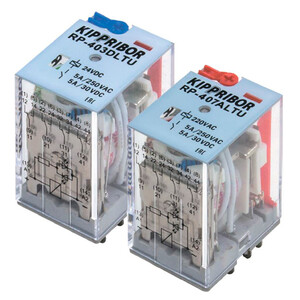

	Серия RP	Общепромышленное промежуточные реле со световым индикатором. Номинальный ток 5 А, имеет 4 перекидных контакта, напряжение питания: 12 В постоянного или переменного тока 24 В постоянного или переменного тока 110 В постоянного или переменного тока 220 В переменного тока Также имеются модификации с ручным дублером и механическим индикатором срабатывания.

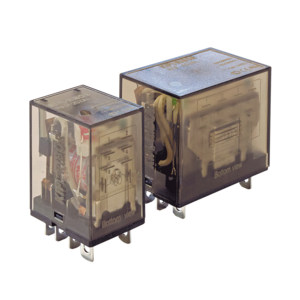

	Серия REP	Силовые промежуточные реле со световым индикатором. Номинальный ток 10 А, имеет 2 или 4 перекидных контакта, напряжение питания: 24 В постоянного тока 220 В переменного тока

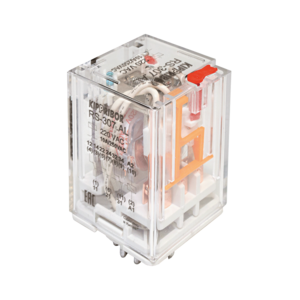

	Серия RS	Силовые промежуточные реле со световым индикатором. Номинальный ток 10 А, имеет 3 перекидных контакта, напряжение питания: 24 В постоянного и переменного тока 110 В переменного тока 220 В переменного тока Так же имеются модификации с ручным дублером и механическим индикатором срабатывания.

Как выбрать ПР?

При выборе промежуточного реле следует учитывать следующие параметры:

• питающее напряжение;
• коммутируемый ток;
• потребляемая мощность;
• тип и количество контактов.

А также для долгой и правильной эксплуатации нужно заранее учесть условия, в которых будет эксплуатироваться реле, такие как:

• диапазон рабочей температуры;
• уровень пыли и влажности окружающего воздуха;
• высокая взрывоопасность;
• наличие вибрации.

Аксессуары. Зачем нужна колодка?

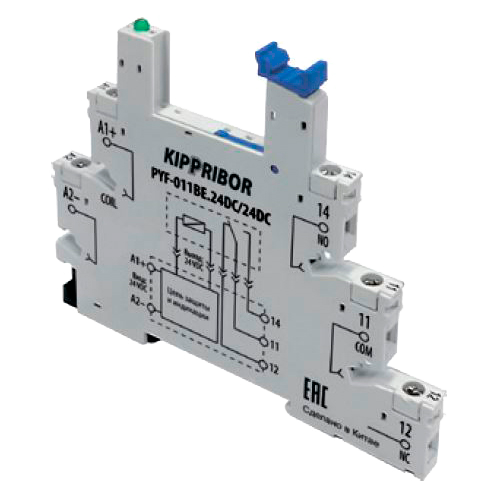

Колодка (площадка под реле) предназначена для установки на стандартную DIN-рейку или плоскость. Колодка под реле изготовлена из негорючего, прочного и упругого материала, устойчивого к ошибкам при монтаже и эксплуатации.

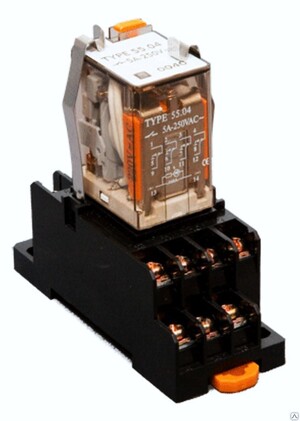

Пример колодки и установки реле на колодку

Применение промежуточных реле

Промежуточное реле есть почти во всех схемах питания, управления и защиты. Коммутационные аппараты используются в подстанциях, диспетчерских, котельных. На производственной линии прибор может выполнять как одновременно, так и последовательно несколько коммутаций в цепях управления или питания. А также ПР широко используют для вычислительной техники, в телекоммуникациях, средствах управления и прочих электронных приборах.

Работа механической части реле способна выполнять функции в неких температурных пределах, должна иметь стойкость сплавов к неблагоприятным погодным условиям и иметь защиту корпуса по IP.
