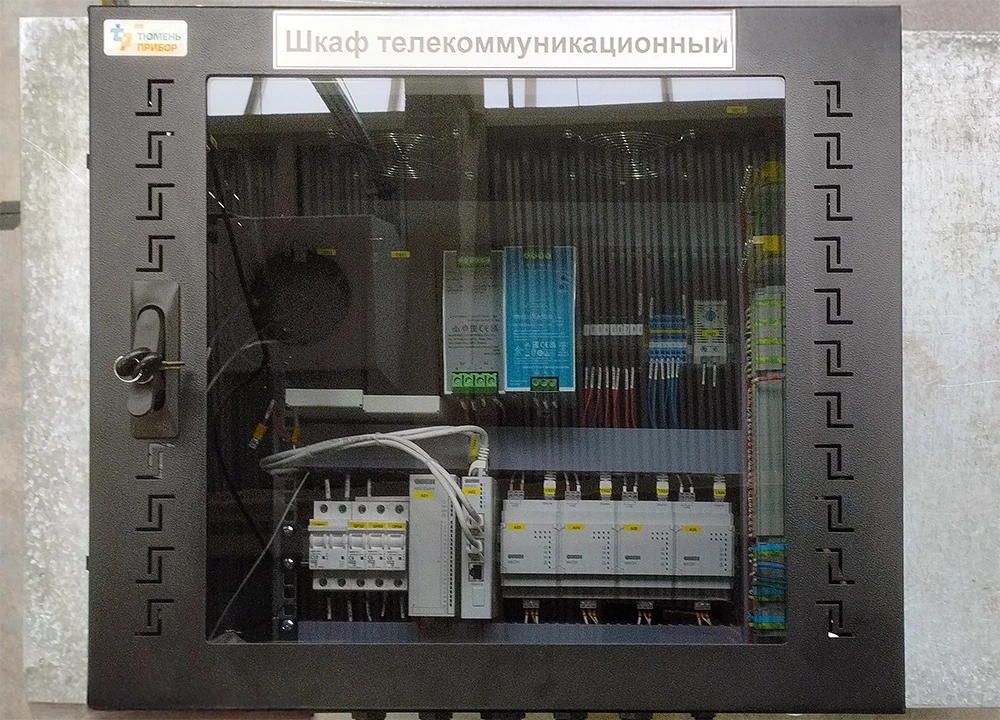

Телекоммуникационный шкаф для защищенного размещения сетевого оборудования системы электроснабжения

В г. Москве наш партнер "Тюмень Прибор" разработал телекоммуникационный шкаф на базе оборудования ОВЕН. Шкаф обеспечивает защищенную передачу данных о состоянии автоматических выключателей (включен/отключен) вводно-распределительного устройства (ВРУ) и счетчиков учета электроэнергии. Решение разработано для компании "Связьтранснефть" и направлено на повышение надежности и удобства обслуживания автоматизированных систем на линии электроснабжения Волго-Камского производственно-технического управления связи (ПТУС) за счет оптимизации сбора, обработки и передачи данных.

Созданная в 2002 году компания "Тюмень Прибор" разрабатывает, производит и внедряет системы автоматизации и программное обеспечение для нефтегазовой, энергетической и других отраслей.

Задача проекта

Заказчику требовалось организовать централизованную и защищенную систему сбора данных о состоянии автоматических выключателей, установленных в шкафу ВРУ-0.4 кВ, а также данных с трехфазных счетчиков учета электроэнергии, расположенных на вводах ВРУ. Собранные данные необходимо передавать в единую SCADA-систему для дальнейшей обработки и визуализации. Ключевыми требованиями являлись надежность, удобство обслуживания, обеспечение совместимости и бесперебойного обмена данными между разнородными устройствами сети.

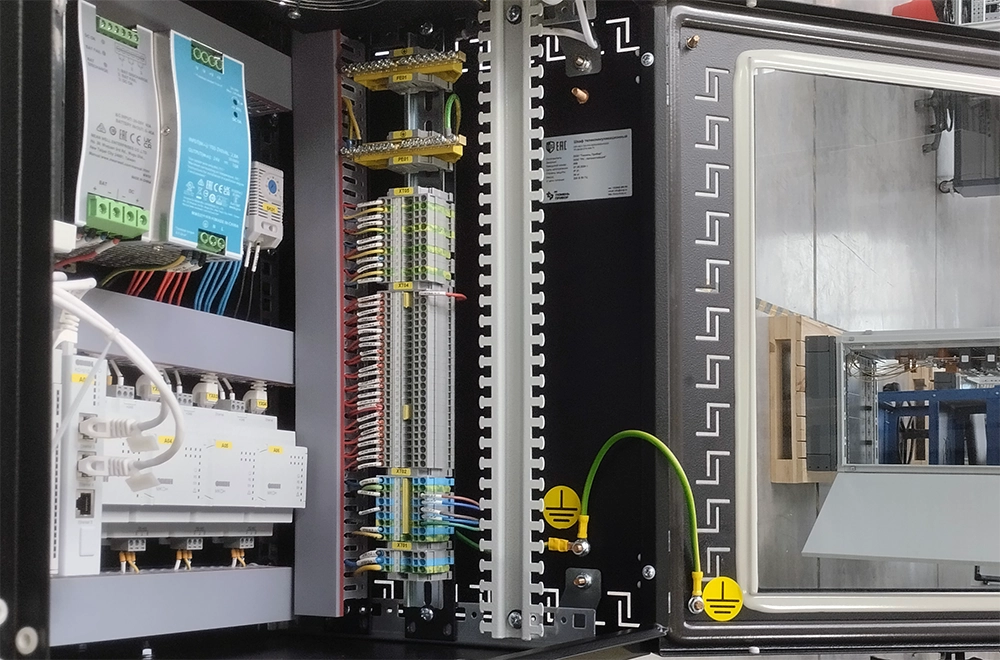

Для этих целей на базе оборудования ОВЕН был разработан телекоммуникационный шкаф.

Реализация проекта

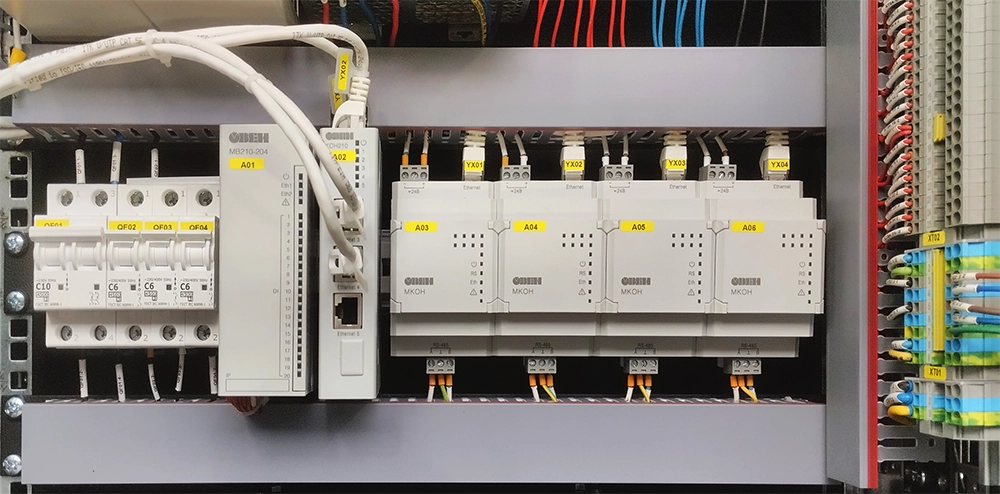

Для реализации проекта был использован модуль дискретного ввода ОВЕН МВ210-204, собирающий данные о состоянии автоматических выключателей. Данные с трехфазных счетчиков электроэнергии поступают на преобразователи протокола Modbus RTU (RS-485) в Modbus TCP (Ethernet) МКОН-24. Данные от МКОН-24 передаются по Ethernet на коммутатор ОВЕН КСН210-5, который обеспечивает передачу данных в региональный центр управления Волго-Камского ПТУС для их интеграции в единой SCADA-системе.

Результат автоматизации

По итогам проекта заказчик смог сократить эксплуатационные расходы за счет оптимизации работы АСУТП. Решение минимизирует необходимость постоянного присутствия обслуживающего персонала на узле связи и позволяет осуществлять удаленный мониторинг и управление системой на линии электроснабжения.

Благодаря централизации сбора и передачи данных упростилось обслуживание, снизилась вероятность ошибок. Использование протокола Modbus TCP/Ethernet позволило обеспечить совместимость разнородного оборудования, а надежность передачи данных повысилась за счет применения коммутатора промышленного класса.

Мнение партнера

Артём Кандаков, инженер ОИСУ 3-й категории ООО "Тюмень Прибор"
