ДТС термосопротивления для измерения температуры воздуха
ДТС предназначены для измерения температуры окружающего воздуха в автоматизированных системах вентиляции, отопления и кондиционировании воздуха. Конструкция датчика позволяет устанавливать его на стене или другой поверхности при помощи шурупов, винтов и т.д.
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
- 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
- РТ100, РТ500, РТ1000 (W100 = 1,385, α = 0,00385 °С-1)
Отличительные особенности:
- ДТС125Л, ДТС125М.И, ДТС125М.RS – степень защиты IP65.
- ДТС3005 – степень защиты IP54.
- Датчики ДТС125Л и ДТС125М.И имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.
Вид климатического исполнения ДТС125М и ДТС125М.RS: УХЛ 3.1 по ГОСТ 15150, группа исполнения С4 и Р2 по ГОСТ Р 52931, но для работы при значениях температуры окружающего воздуха от -40 до +85 °С.
Вид климатического исполнения ДТС125Л, ДТС3005: УХЛ 2.1 по ГОСТ 15150, группа исполнения Д3 и Р1 по ГОСТ Р 52931:
- ДТС125Л – для работы от -60 до +85 °С.
- ДТС3005 – для работы от -40 до +85 °С.
ДТС125М.И – со встроенным нормирующим преобразователем в унифицированный выходной сигнал постоянного тока 4…20 мА.

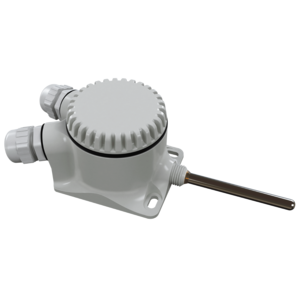

ДТС125М.RS – со встроенным нормирующим преобразователем в цифровой сигнал RS-485.
Использование в составе изделия ДТС125М.RS микропроцессорного высокоточного преобразователя НПЦ-1 позволяет получать данные об измеренной температуре по RS-485 в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.
Стандартный срок производства – от 5 рабочих дней
Конструктивное исполнение коммутационных головок для ДТС термосопротивления для измерения температуры воздуха
| ДТС125Л – пластмассовая | ДТС125М.И – пластмассовая | ДТС125М.RS | ДТС3005 |
 |  |  |  |
| Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | Кабельный ввод М16×1,5 | – |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 6 мм | Диаметр подключаемого кабеля до 6 мм | – |
Конструктивные исполнения датчиков
| Фото | Конструктивное исполнение | НСХ | Класс допуска/ точности | Схема соединения | Диапазон измеряемых температур, °С | Длина монтажной части, мм | Аксессуары (приобретаются отдельно) |

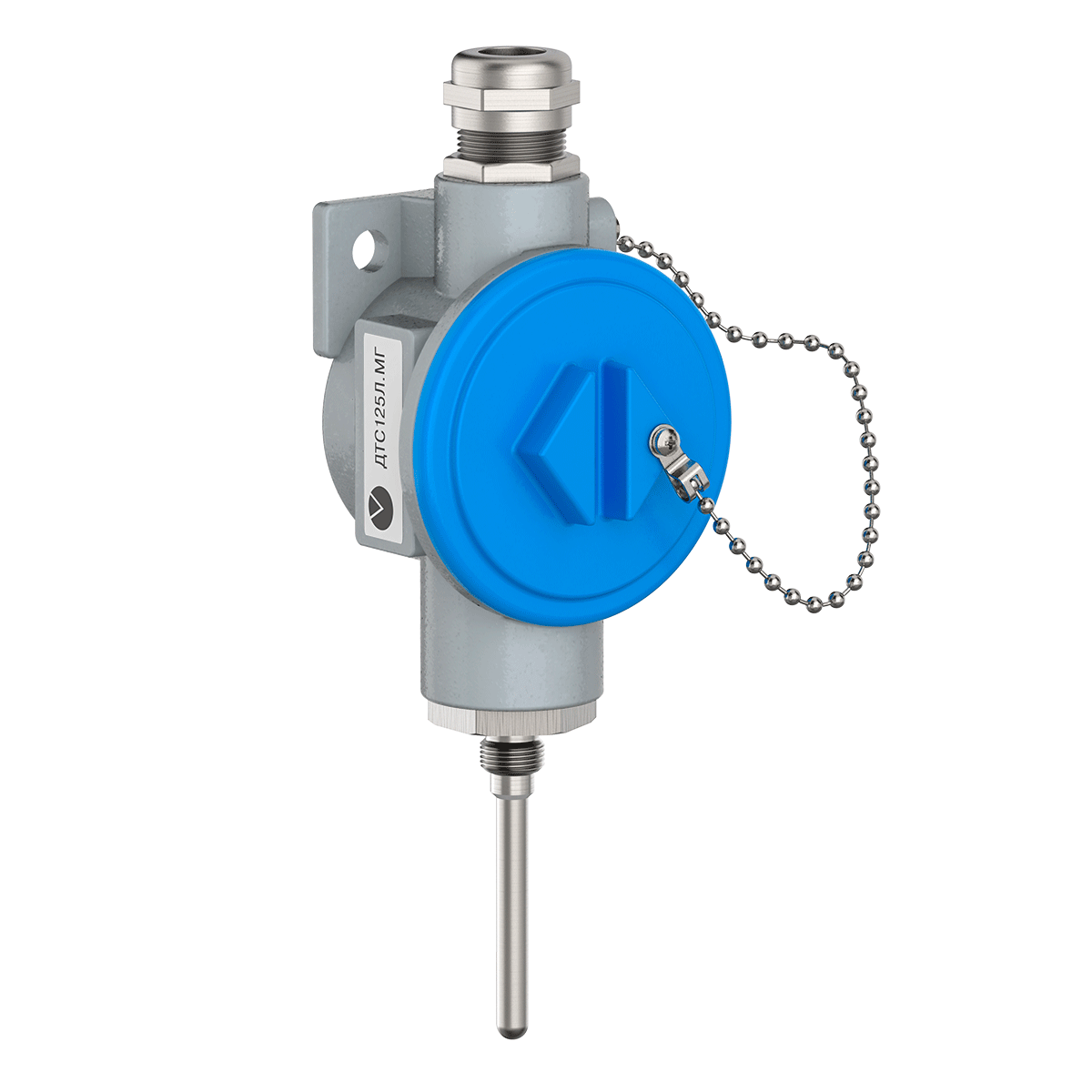

| ДТС125Л (выходной сигнал - сопротивление)
| | 50М, 100М | В | 2-проводная 3-проводная 4-проводная | -50...+100 | 60, 80, 100 | Экран для защиты от солнечных лучей.
|
| C | |||||||
| 50П, 100П, | A, B, C | -60...+100 | |||||
| РT100, РT500, РT1000 | A | -30...+100 | |||||
| B, C | -50...+100 | ||||||
| ДТС125М.И (выходной сигнал ток 4...20 мА)
| | 50М, 100М | 0,5 % 1,0 % | 2-проводная (выходной сигнал 4…20 мА) | -40...+80 | ||
| 100П, РT100 | 0,25 % 0,5 % | ||||||
| ДТС125М.RS (выходной сигнал RS-485)
|  | 50М 100М 100П РТ100 | 1,0 % | 2- проводная (выходной сигнал RS-485) | -40…+85 | ||
| ДТС3005 (выходной сигнал - сопротивление)
| | 50М, РT100, РT500 | В | 2-проводная 3-проводная 4-проводная | -40...+85 | - | нет |
Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика
- ЭКРАН01 для датчика ДТС125Л и ДТС125М с длиной монтажной части 60 мм
- ЭКРАН02 для датчика ДТС125Л и ДТС125М с длиной монтажной части 80 мм
- ЭКРАН03 для датчика ДТС125Л и ДТС125М с длиной монтажной части 100 мм
Примечание:
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
