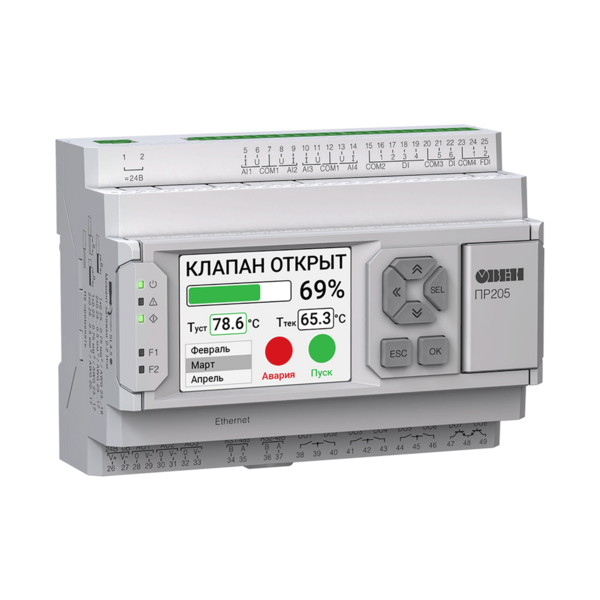

ПР205 программируемое реле с графическим дисплеем и Ethernet
Примеры применения
Технические характеристики
| Наименование | ПР205-230 | ПР205-24 | |
| HMI | |||
| Тип дисплея (тип матрицы) | Графический (IPS LCD) | ||
| Количество отображаемых цветов | 65535 | ||
| Диагональ | 2,4“ | ||
| Разрешение | 320 × 240 пикселей | ||
| Поддерживаемые языки | Русский, английский | ||
| Кнопки | 6 механических кнопок (с возможностью программной пользовательской настройки) | ||
| Светодиоды | 3 сервисных, 2 пользовательских | ||
| Программирование | |||
| Среда программирования | |||
| Конфигурирование | |||
| Объем Retain-памяти | 2040 байт | ||
| Объем памяти сетевых переменных (режим slave) | 2040 байт | ||
| Количество сетевых запросов в режиме Master | 192 | ||
| Стек | Динамический | ||
| Память ПЗУ | 64 кбайт | ||
| Память ОЗУ | 320 кбайт | ||
| Интерфейсы программирования и конфигурирования | microUSB, Ethernet | ||
| Общие сведения | |||
| Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | ~20...27 В (номинальное ~24 В, при 50 Гц) | |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | =20...36 В (номинальное =24) | |
| Встроенный источник питания | =21,6...26,4 В (=24 В), 100 мА | - | |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | ||
| Часы реального времени | есть | ||
| Модули расширения ПРМ | Да, до 2 шт. | ||
| Flash-память (архив) | |||
| Количество циклов записи и стирания | 100 000 | ||
| Максимальный размер файла архива | 2048 байт | ||
| Максимальное количество файлов архива | 50 шт. | ||
| Минимальный период записи архива | 30 c | ||
| Дискретные входы | |||
| Количество | 6 | ||
| Тип | Дискретный (Д) | ||
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | ||
| Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p | |||
| Номинальное напряжение питания | =24 В | ||
| Гальваническая развязка | Групповая, по 4 входа | ||
| Электрическая прочности изоляции | 510 В | ||
| Быстрые дискретные входы | |||
| Количество | 2 шт. | ||
| Тип | Дискретный скоростной (ДС) | ||
| Подключаемые датчики | Датчики с выходом push-pull Датчики с выходом n-p-n Датчики с выходом p-n-p | ||
| Работа в режиме DI | Да | ||
| Минимальная длительность импульса | 5 мкс | ||
| Максимальная частота импульсов | 100 кГц | ||
| Номинальное напряжение питания | 24 В | ||
| Гальваническая развязка | Групповая | ||
| Электрическая прочности изоляции | 510 В | ||
| Аналоговые входы | |||
| Количество | 4 | ||
| Тип измеряемых сигналов | Pt1000, NTC, РТС, 4…20 мА, 0…10 В, 0…300 кОм и др. | ||
| Период обновления значений всех каналов, не более | 1 мс | ||
| Работа в дискретном режиме | Да, = 24 В | ||
| Гальваническая развязка | Отсутствует | ||
| Дискретные выходы | |||
| Количество | 8 шт. | ||
| Тип | Релейные (нормально-разомкнутые) или транзисторные ключи (n-p-n-типа) | ||
| Допустимый ток нагрузки, не более | |||
| Релейные (Р) | 5 А при напряжении не более 250 В перем. тока, cos(φ) > 0,95 3 А при напряжении не более 30 В пост. тока | ||
| Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока | |
| Гальваническая развязка | |||
| Релейные (Р) | Индивидуальная | ||
| Транзиторные (КТ) | Отсутствует | ||
| Электрическая прочность изоляции | |||
| Релейные (Р) | 2300 В | ||
| Транзиторные (КТ) | - | ||
| Аналоговые выходы | |||
| Количество | 3 | ||
| Тип аналогового выхода | Универсальный: 4...20 А/0...10 В |
| |
| Разрядность ЦАП | 12 бит |
| |
| Гальваническая развязка | Индивидуальная |
| |
| Электрическая прочность изоляции | 510 В |
| |
| Коммуникационные возможности | |||
| Интерфейс Ethernet (1 шт.) | |||
| Протокол связи | Modbus TCP | ||
| Режим работы | Master/Slave | ||
| Интерфейс RS-485 (0 или 2 шт. – выбирается при заказе) | |||
| Протокол связи | Modbus RTU/ASCII | ||
| Режим работы | Master/Slave | ||
