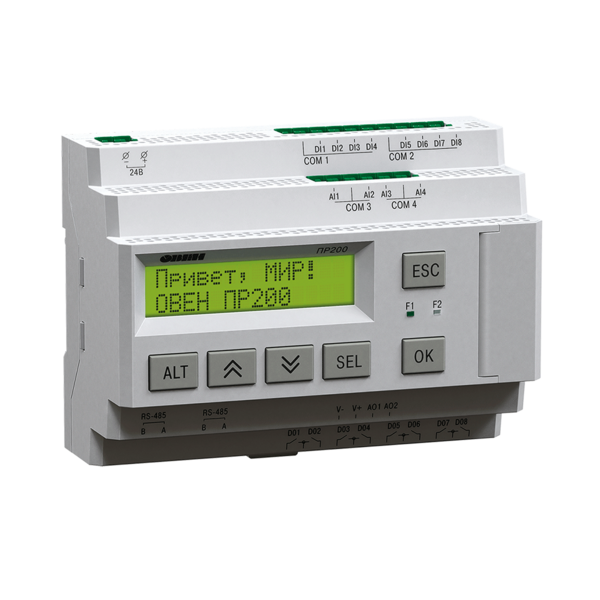

ПР200 программируемое реле с дисплеем
Примеры применения
Технические характеристики
Функциональная схема прибора
Габаритные и установочные размеры
Видео
ПО, примеры и инструкции
Модификации
Схемы подключения

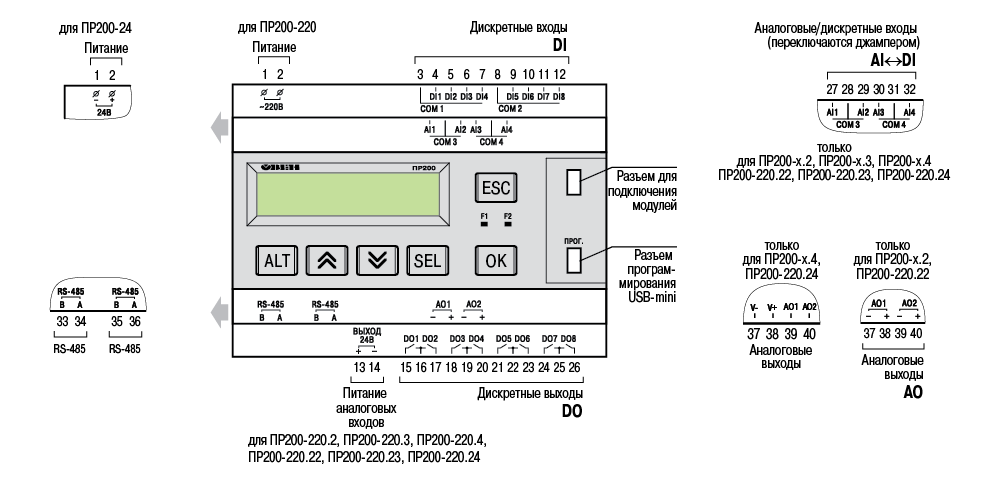

Общая схема подключения ПР200
Схемы подключения датчиков

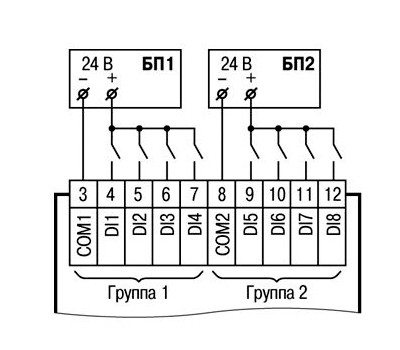

Подключение дискретных датчиков =24 В
с выходом типа «сухой контакт»
(для модификаций ПР200-24, ПР200-220.2Х)
с выходом типа «сухой контакт»
(для модификаций ПР200-24, ПР200-220.2Х)

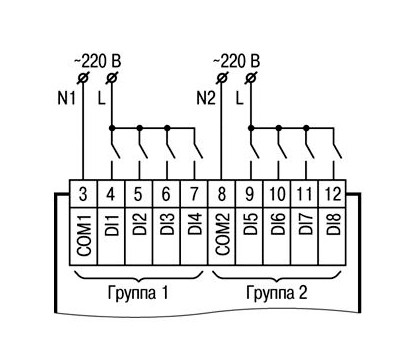

Подключение дискретных датчиков ~220 В
с выходом типа «сухой контакт»
(для модификаций ПР200-220.х,
кроме ПР200-220.2Х)
с выходом типа «сухой контакт»
(для модификаций ПР200-220.х,
кроме ПР200-220.2Х)
Схема подключения

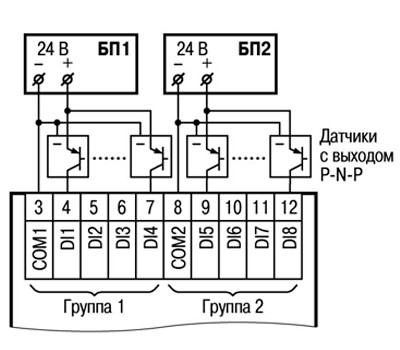

к ПР200 трехпроводных дискретных датчиков, имеющих выходной транзистор
p-n-p-типа с открытым коллектором
к ПР200 трехпроводных дискретных датчиков, имеющих выходной транзистор
p-n-p-типа с открытым коллектором
Схемы подключения к аналоговым входам

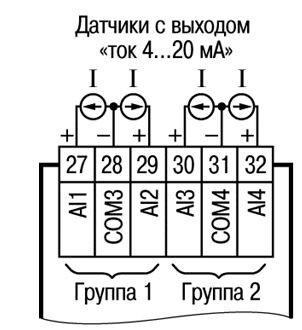

Подключение активного датчика
с выходом типа «Ток 4…20 мА»
(к входам I10…I12 аналогично)
с выходом типа «Ток 4…20 мА»
(к входам I10…I12 аналогично)

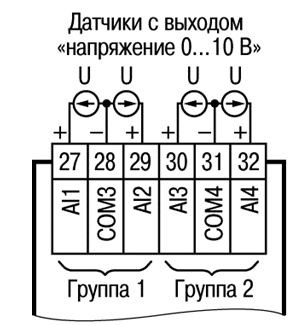

Подключение активных датчиков
с выходом типа «Напряжение 0…10 В»
(к входам I10…I12 аналогично)
с выходом типа «Напряжение 0…10 В»
(к входам I10…I12 аналогично)

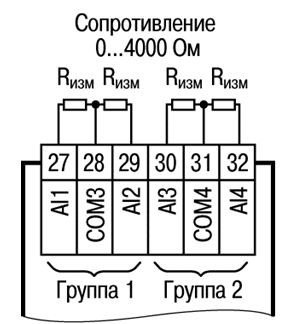

Подключение сопротивления с диапазоном 0…4000 Ом
Схемы подключения нагрузки

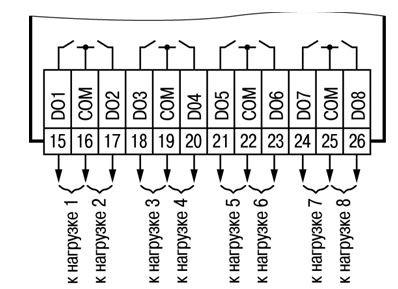

Схема подключения нагрузки
к ВЭ типа Р
к ВЭ типа Р

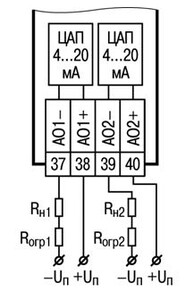

Схема подключения нагрузки
к ВЭ типа И
к ВЭ типа И
Схема подключения нагрузки
к ВЭ типа У
к ВЭ типа У

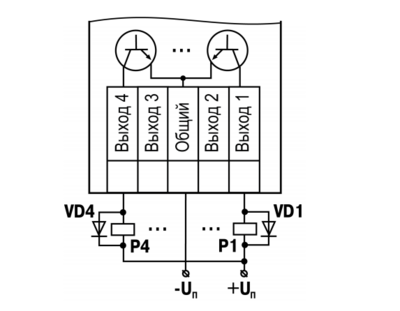

Схема подключения нагрузки
к ВЭ типа К
к ВЭ типа К
Схемы подключения ПР200-х8
Подключение к дискретным входам датчиков типа «сухой контакт» для сигналов 24 В
Схема подключения
к дискретным входам трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа
с открытым коллектором
для сигналов 24 В
к дискретным входам трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа
с открытым коллектором
для сигналов 24 В
Схема подключения
к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
к универсальным входам, работающим в дискретном режиме датчиков типа «сухой» контакт
Схема подключения
к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
к универсальным входам, работающим в дискретном режиме трехпроводных дискретных датчиков, имеющих выходной транзистор p-n-p-типа с открытым коллектором
Подключение ТС
к аналоговому входу
к аналоговому входу
Подключение датчиков
с выходом в виде тока
с выходом в виде тока
Подключение датчиков
с выходом в виде напряжения
с выходом в виде напряжения
Подключение резистивных датчиков
Подключение кондуктометрических датчиков: двухпроводная схема
Подключение кондуктометрических датчиков: четырехпроводная схема
Подключение кондуктометрических датчиков: двухпроводная схема с коррекцией температуры
Подключение кондуктометрических датчиков: схема подключения для дискретного режима
Схема подключения нагрузки к ВЭ типа Р
Подключение аналогового выхода, находящегося в режиме источника тока (сопротивление нагрузки для режима работы выхода 4…20 мА должно быть не более 600 Ом)

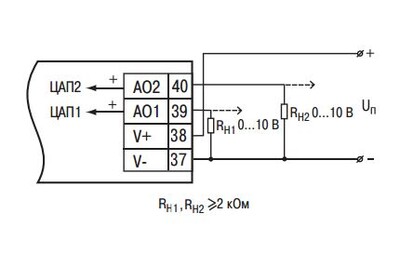

Подключение аналогового выхода, находящегося в режиме источника напряжения (сопротивление нагрузки для режима работы выхода 0…10 В должно быть не менее 1 кОм)
