    Гильзы защитные сварные
    Задать вопрос специалисту
    от 828,00

    ВЫБРАТЬ И ЗАКАЗАТЬ

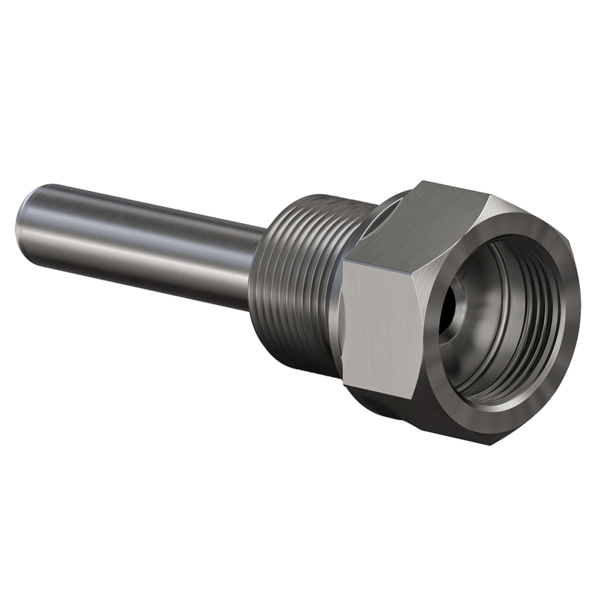

    Гильзы защитные ГЗ.16 и ГЗ.25 являются сварными цилиндрическими и предназначены для установки термопреобразователей на объектах, обеспечивают их защиту от воздействия давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы.

    Технические характеристики:

    • Материал гильз – сталь AISI 304 (аналог 08Х18Н10).
    • Температура среды — до 600 °С.
    • Условное давление Pу — 16; 25 МПа.
    • Гильзы подвергаются приемосдаточным испытаниям пробным давлением и должны эксплуатироваться при рабочем давлении, указанном в ГОСТ 356-80.

    Конструктивное исполнение гильзы

    Конструктивные исполнения гильз ГЗ.16

    Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
    ГЗ.16.1.1.L 16 M20×1,5 M20×1,5 12 9 30 30 20 16

    60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

    ГЗ.16.1.2.L M27×2 12 9 30 36 25 16
    ГЗ.16.1.3.L G1/2 12 9 30 30 20 16
    ГЗ.16.1.4.L R1/2 12 9 30 30 20 16
    ГЗ.16.1.5.L M33×2 12 9 41 41 20 16
    ГЗ.16.1.6.L G3/4 12 9 30 36 25 16
    ГЗ.16.1.7.L М16х1,5 12 9 По запросу
    ГЗ.16.2.1.L 16 M27×2 M20×1,5 12 9 38 32 20 22
    ГЗ.16.2.2.L M27×2 12 9 38 36 25 22
    ГЗ.16.2.3.L G1/2 12 9 38 32 20 22
    ГЗ.16.2.4.L R1/2 12 9 38 32 20 22
    ГЗ.16.2.5.L M33×2 12 9 По запросу
    ГЗ.16.2.6.L G3/4 12 9
    ГЗ.16.2.7.L М16×1,5 12 9
    ГЗ.16.3.1.L 16 G1/2 M20×1,5 12 9 30 30 20 16
    ГЗ.16.3.2.L M27×2 12 9 30 36 25 16
    ГЗ.16.3.3.L G1/2 12 9 30 30 20 16
    ГЗ.16.3.4.L R1/2 12 9 30 30 20 16
    ГЗ.16.3.5.L M33×2 12 9 По запросу
    ГЗ.16.3.6.L G3/4 12 9
    ГЗ.16.3.7.L М16×1,5 12 9 30 30 20 16
    ГЗ.16.4.1.L 16 R1/2 M20×1,5 12 9 30 30 20 16
    ГЗ.16.4.2.L M27×2 12 9 30 36 25 16
    ГЗ.16.4.3.L G1/2 12 9 30 30 20 16
    ГЗ.16.4.4.L R1/2 12 9 30 30 20 16
    ГЗ.16.4.5.L M33×2 12 9 По запросу
    ГЗ.16.4.6.L G3/4 12 9
    ГЗ.16.4.7.L М16×1,5 12 9
    ГЗ.16.5.1.L 16 M33×2 M20×1,5 12 9 41 41 20 16
    ГЗ.16.5.2.L M27×2 12 9 41 41 20 16
    ГЗ.16.5.3.L G1/2 12 9 По запросу
    ГЗ.16.5.4.L R1/2 12 9
    ГЗ.16.5.5.L M33×2 12 9
    ГЗ.16.5.6.L G3/4 12 9
    ГЗ.16.5.7.L М16×1,5 12 9
    ГЗ.16.6.1.L 16 G3/4 M20×1,5 12 9 38 32 20 22
    ГЗ.16.6.2.L M27×2 12 9 По запросу
    ГЗ.16.6.3.L G1/2 12 9 38 32 20 22
    ГЗ.16.6.4.L R1/2 12 9 38 32 20 22
    ГЗ.16.6.5.L M33×2 12 9 По запросу
    ГЗ.16.6.6.L G3/4 12 9 38 32 20 22
    ГЗ.16.6.7.L М16×1,5 12 9 По запросу
    ГЗ.16.7.1.L 16 М16×1,5 M20×1,5 12 9 По запросу
    ГЗ.16.7.2.L M27×2 12 9
    ГЗ.16.7.3.L G1/2 12 9
    ГЗ.16.7.4.L R1/2 12 9
    ГЗ.16.7.5.L M33×2 12 9
    ГЗ.16.7.6.L G3/4 12 9
    ГЗ.16.7.7.L М16×1,5 12 9

    Конструктивные исполнения гильз ГЗ.25

    Обозначение при заказе Ру, МПа М, мм М1, мм D, мм d, мм D1, мм S, мм L1, мм L2, мм L, мм
    ГЗ.25.1.1.L 25 M20×1,5 M20×1,5 16 12 30 30 20 16

    60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000

    ГЗ.25.1.2.L M27×2 16 12 38 36 25 16
    ГЗ.25.1.3.L G1/2 16 12 30 30 20 16
    ГЗ.25.1.4.L R1/2 16 12 30 30 20 16
    ГЗ.25.1.5.L M33×2 16 12 По запросу
    ГЗ.25.1.6.L G3/4 16 12
    ГЗ.25.1.7.L М16×1,5 16 12
    ГЗ.25.2.1.L 25 M27×2 M20×1,5 16 12 38 32 20 22
    ГЗ.25.2.2.L M27×2 16 12 38 36 25 22
    ГЗ.25.2.3.L G1/2 16 12 38 32 20 22
    ГЗ.25.2.4.L R1/2 16 12 28 32 20 22
    ГЗ.25.2.5.L M33×2 16 12 По запросу
    ГЗ.25.2.6.L G3/4 16 12 38 32 20 22
    ГЗ.25.2.7.L М16×1,5 16 12 По запросу
    ГЗ.25.3.1.L 25 G1/2 M20×1,5 16 12 30 30 20 16
    ГЗ.25.3.2.L M27×2 16 12 38 36 25 16
    ГЗ.25.3.3.L G1/2 16 12 30 30 20 16
    ГЗ.25.3.4.L R1/2 16 12 30 30 20 16
    ГЗ.25.3.5.L M33×2 16 12 По запросу
    ГЗ.25.3.6.L G3/4 16 12
    ГЗ.25.3.7.L М16×1,5 16 12
    ГЗ.25.4.1.L 25 R1/2 M20×1,5 16 12 30 30 20 16
    ГЗ.25.4.2.L M27×2 16 12 30 36 25 16
    ГЗ.25.4.3.L G1/2 16 12 30 30 20 16
    ГЗ.25.4.4.L R1/2 16 12 30 30 20 16
    ГЗ.25.4.5.L M33×2 16 12 По запросу
    ГЗ.25.4.6.L G3/4 16 12
    ГЗ.25.4.7.L М16×1,5 16 12
    ГЗ.25.5.1.L 25 M33×2 M20×1,5 16 12 43 41 24 28
    ГЗ.25.5.2.L M27×2 16 12 По запросу
    ГЗ.25.5.3.L G1/2 16 12 43 41 24 28
    ГЗ.25.5.4.L R1/2 16 12 По запросу
    ГЗ.25.5.5.L M33×2 16 12 43 41 24 28
    ГЗ.25.5.6.L G3/4 16 12 По запросу
    ГЗ.25.5.7.L М16×1,5 16 12
    ГЗ.25.6.1.L 25 G3/4 M20×1,5 16 12 38 32 20 22
    ГЗ.25.6.2.L M27×2 16 12 По запросу
    ГЗ.25.6.3.L G1/2 16 12 38 32 20 22
    ГЗ.25.6.4.L R1/2 16 12 По запросу
    ГЗ.25.6.5.L M33×2 16 12
    ГЗ.25.6.6.L G3/4 16 12
    ГЗ.25.6.7.L М16×1,5 16 12

    Условия применения преобразователей с защитной гильзой из материала сталь 12Х18Н10Т и AISI 304 (аналог 08Х18Н10)

    Модель

    Условное давление Ру, МПа

    Погружаемая часть L, мм

    Максимальная скорость потока, м/с

    пар

    вода

    ГЗ.25.Х.X.L



    25



    60, 80, 100, 120

    40

    4,0

    160

    30

    3,0

    200, 250, 320

    25

    2,5

    400, 500, 630, 800, 1000

    5

    0,5

    1250, 1600, 2000

    2

    0,2

    ГЗ.16.Х.X.L



    16



    60, 80, 100, 120

    25

    2,5

    160, 200, 250, 320

    15

    1,5

    400, 500, 630, 800, 1000

    3

    0,3

    1250, 1600, 2000

    1

    0,1

    Примечание - при температуре рабочей среды выше 400оС значение предельной скорости потока снижается в 1.5 раза.
