ТРМ32 контроллер для отопления с ГВС

Регулирование температуры в контурах отопления и горячего водоснабжения

ТРМ32 осуществляет поддержание температуры теплоносителя в контуре отопления и контуре ГВС. Регулирование температуры осуществляют два ПИД-регулятора. Первый ПИД-регулятор управляет КЗР отопления для поддержания температуры в контуре и защиты от превышения температуры обратного теплоносителя, за управление КЗР и регулирование температуры в контуре ГВС отвечает второй ПИД-регулятор.

Регулирование температуры в контуре отопления

Регулирование температуры в контуре отопления осуществляется по заданному пользователем отопительному графику. ТРМ32 по графику производит расчет текущей уставки в контуре. График отопления может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

Поддержание температуры в контуре отопления и защита от превышения температуры обратного теплоносителя осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

Автоматическое управление контуром по графику отопления

Автоматическое управление контуром отопления по графику от Тпрям

Регулирование температуры в контуре горячего водоснабжения (ГВС)

Регулирование температуры в контуре ГВС выполняется по заданной пользователем уставке. С помощью управляющих воздействий на КЗР: «открыть» или «закрыть» – прибор изменяет положение клапана, поддерживая температуру в контуре по ПИД-закону.

Контроль температуры обратной воды, возвращаемой в теплосеть

Контроль температуры обратного теплоносителя в теплосети осуществляется по заданному пользователем графику. По графику рассчитывается максимально допустимое значение температуры (Тобр.max), превышение которого приводит к переводу прибора из режима поддержания температуры в контуре отопления в режим защиты от превышения температуры в обратном трубопроводе. Возвращение к режиму регулирования температуры контура отопления произойдет после снижения температуры обратного теплоносителя ниже (Тобр.max – Δ). Значение Δ задается пользователем. График может быть задан относительно температуры наружного воздуха f(Tнаруж.) или температуры подачи теплосети f(Tпрям.) и строится по двум точкам.

Поддержание температуры в контуре отопления и защита от превышения температуры в обратном трубопроводе осуществляются одним КЗР. Приоритет имеет контроль превышения температуры обратного теплоносителя.

Автоматическое поддержание температуры обратного теплоносителя по графику Тнар

Автоматическое поддержание температуры обратного теплоносителя по графику Тпрям

Режимы экономии «День-Ночь»

ТРМ32 оснащен функцией экономии, которая ориентирует прибор на работу по оптимальной уставке в зависимости от времени суток. При переходе в режим «Ночь» отопительный график сдвигается на величину, указанную пользователем в настройках. Это позволяет работать прибору в ночное время на пониженной уставке и возвращаться к стандартному значению уставки в дневное время. Перевод прибора в режим экономии происходит при замыкании внешних контактов «День-Ночь». Переключать режим можно любым исполнительным устройством с «сухим» контактом, например, тумблер, переключатель или таймер.

Режимы экономии по графику от Тнар

Режимы экономии по графику от Тпрям

Диспетчеризация

Бесплатный облачный сервис OwenCloud позволяет следить за работой ТРМ32 на ИТП и ЦТП из любой точки мира, а также получать уведомления о нештатных ситуациях на телефон или почту. OwenCloud доступен как в браузере, так и в приложении на Android и iOS. А открытая карта регистров дает возможность включить прибор в удаленные системы диспетчеризации ИТП и ЦТП (SCADA – системы, OPC и т.д.) или организовать связь с панелью оператора или с СПК и ПЛК.

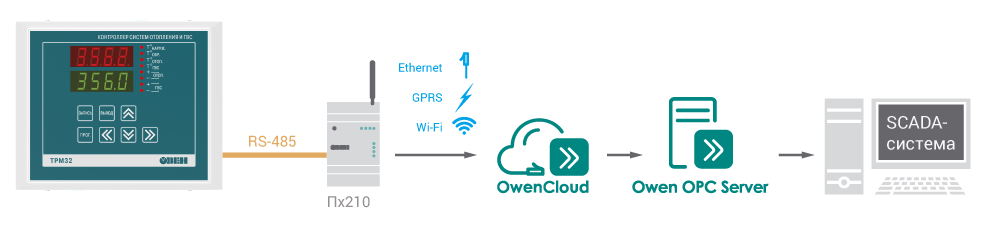

Подключение ОВЕН ТРМ32 к OwenCloud, OPC и SCADA
