Программируемые реле. Обзор

Автоматизация локальных и малых систем

ОВЕН ПР – это свободно программируемые устройства, предназначенные для локальной автоматизации на производстве. Подходят для малых систем до 150-200 точек подключения. Программируемые реле применяются для управления насосными станциями, системами вентиляции, отопления и ГВС, станками и механизмами, а также АВР.

Ключевые преимущества программируемых реле ОВЕН: наличие встроенных дискретных и аналоговых входов-выходов для подключения датчиков и исполнительных механизмов, интуитивно понятная и адаптивная настройка алгоритмов работы в собственной программной среде Owen Logic, минимальные сроки пусконаладки и стабильная работа в условиях промышленной эксплуатации.

Язык программирования в Owen Logic - FBD, соответствующий стандарту МЭК 61131-3. Также доступно написаний функций на текстовом языке ST.

Преимущества программируемых реле

• Напряжение питания =24 В или 230 В

• Широкий климатический диапазон: -40...+55 °С или -20...+55 °С

• Интерфейсы программирования: Ethernet, USB, до 2×RS-485

• Аналоговые и дискретные входы-выходы

• Расширение точек подключения с помощью модулей ПРМ, Мх110, Мх210

• Возможность создания и отладки проекта без прибора

• Подключение к облачному сервису удаленной диспетчеризации OwenCloud

Программируемые реле ОВЕН делятся на компактные, модульные, щитовые и панельные.

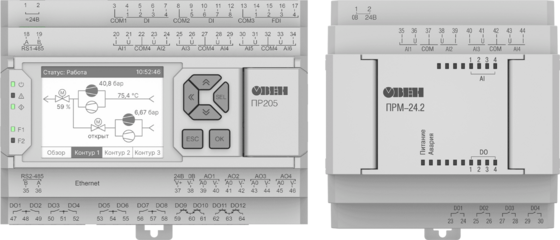

Компактные. Для самых простых задач	Модульные. Подключение до 2-х ПРМ	Щитовые	Панельные

Компактные программируемые реле

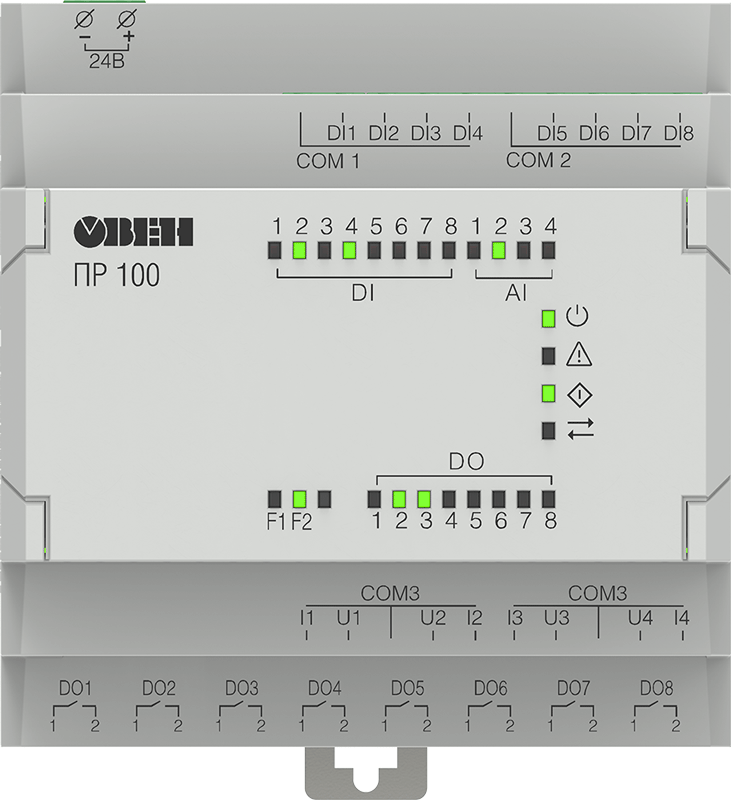

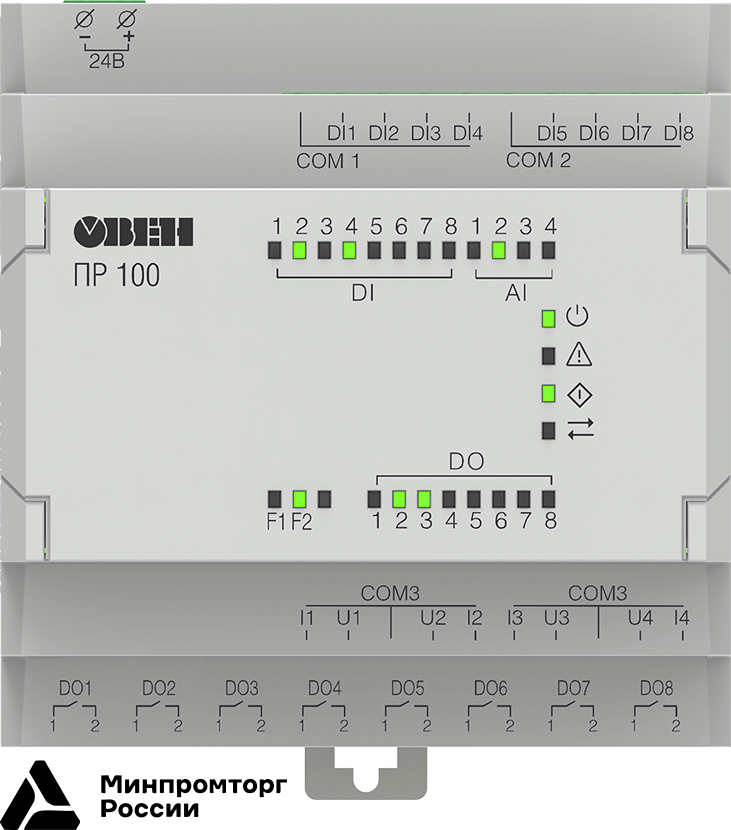

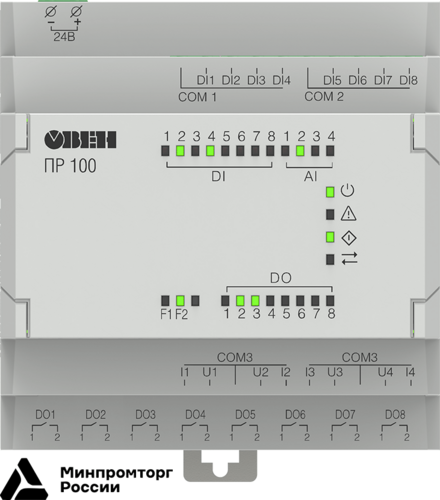

Данная линейка представлена программируемым реле ПР100 для решения базовых задач автоматизации. Устройство отличается надежностью, простотой настройки и компактными размерами. Оптимально для локальных систем управления и отдельных установок.

ПР100 внесено в реестр Минпромторга России.

Модульные программируемые реле

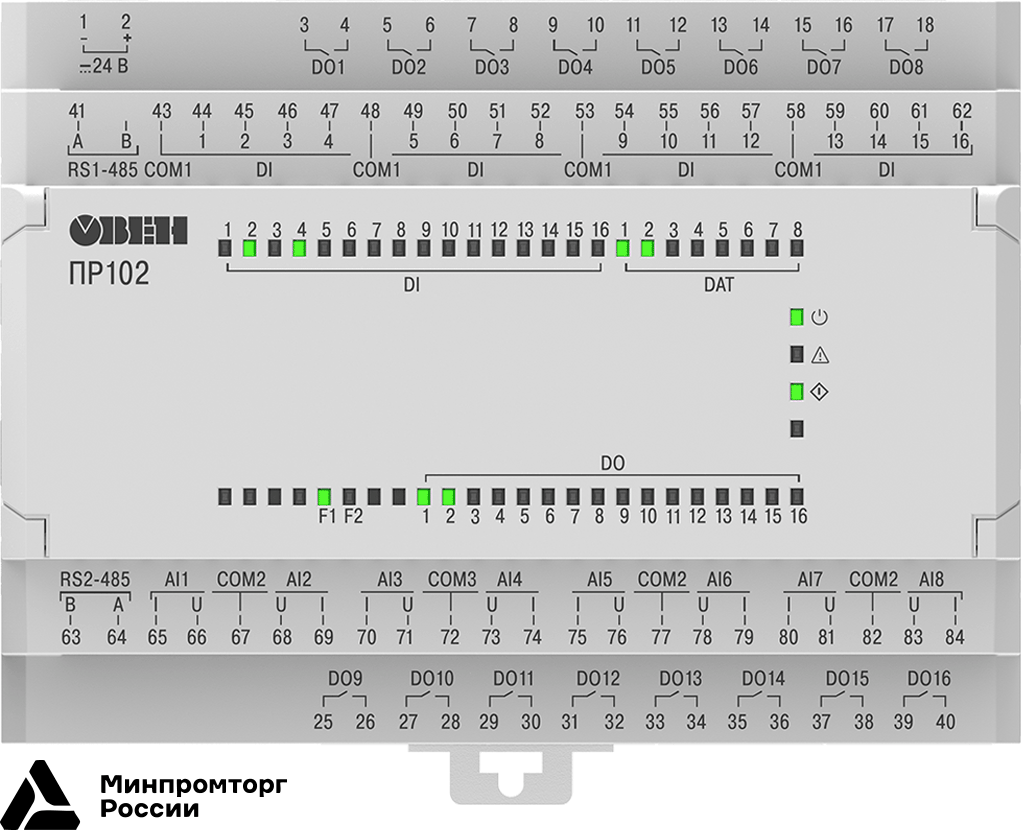

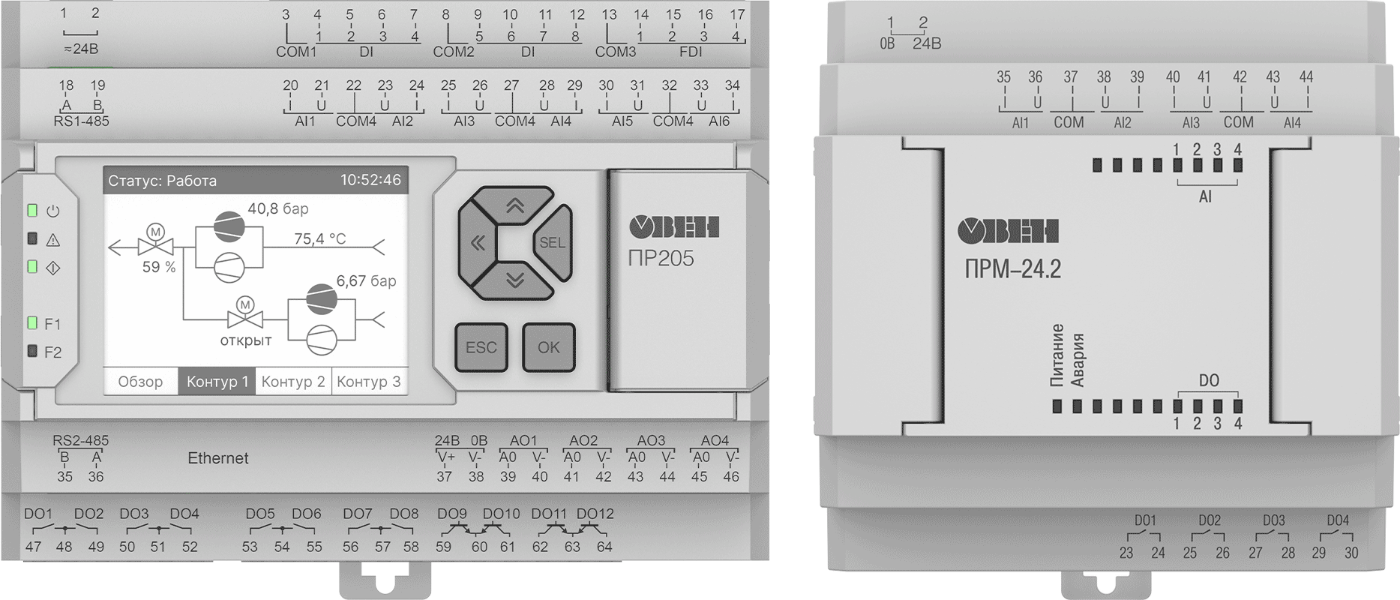

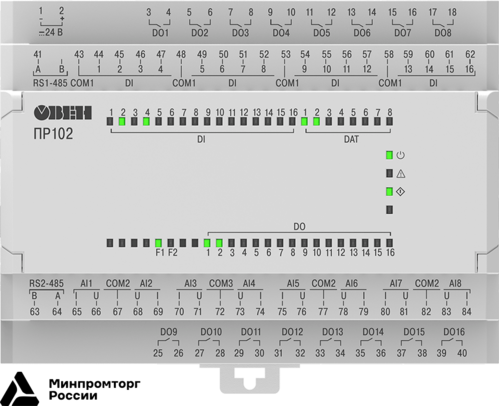

Модульные программируемые реле представлены линейками ПР102, ПР103, ПР200 и ПР205. Применяются для автоматизации систем АВР, освещения, сигнализации, водоподготовки, водоочистки, вентиляции и отопления. Часто ПР используются для управления таким технологическим оборудованием, как конвейеры, дробилки, смесители, упаковочные машины и др. Для производителей оборудования, использующих ОВЕН ПР в составе своих систем и установок, доступно брендирование корпуса прибора их логотипом, а также поддержка в создании логики и визуализации.

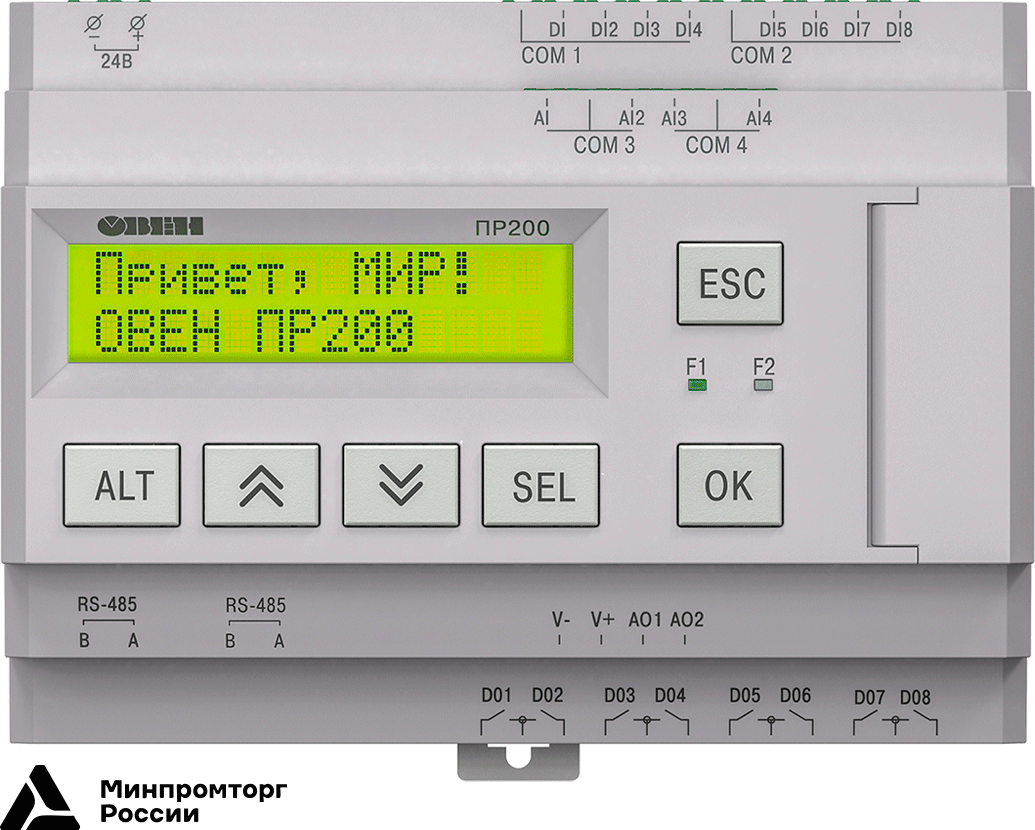

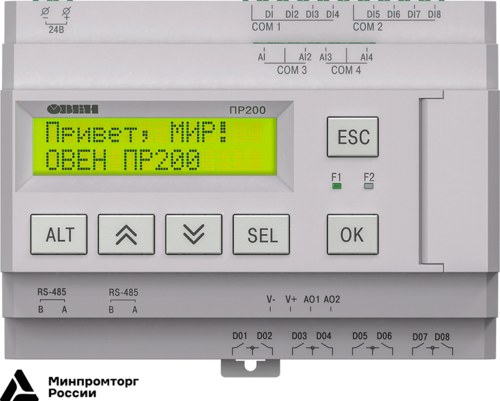

Для объектов, где работает оператор, важны визуализация и возможность ручного управления технологическими процессами, рекомендуем использовать программируемые реле с экраном - ПР200 и ПР205.

Для визуализации процессов с расширенными возможностями рекомендуем вместе с программируемыми реле использовать панели оператора.

Программируемые реле имеют возможность увеличения системы с помощью подключения по внутренней шине модулей расширения ПРМ или Мх110, Мх210 по интерфейсу Ethernet и RS-485.

ПР102, ПР200 и ПР205 внесены в реестр Минпромторга России.

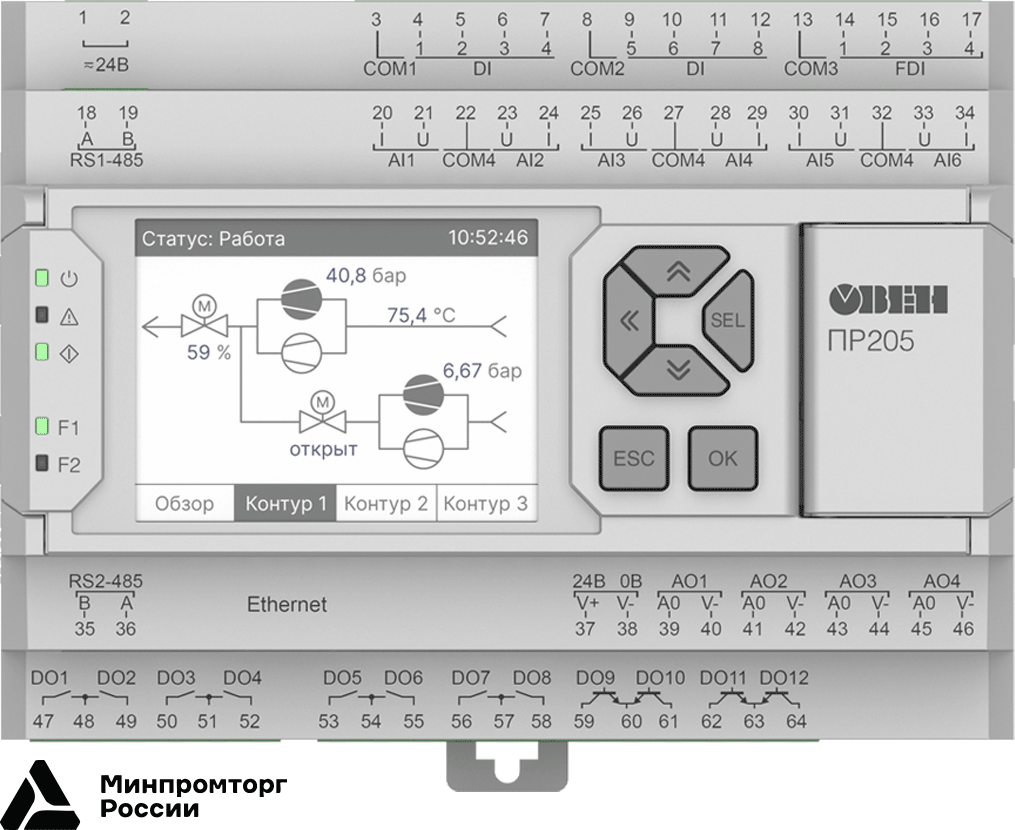

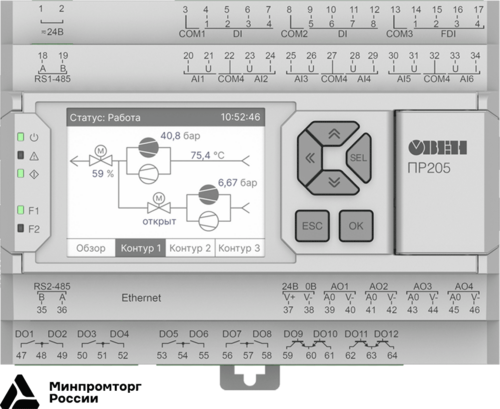

Новые линейки ПР103 [М02] и ПР205 [М02] предлагают расширенные возможности для интеграции и управления.

• Встроенный Ethernet (Master/Slave)

• 2×RS-485 (Master/Slave)

• Увеличенное количество входов-выходов

• «Быстрые» дискретные входы

• Прямое подключение к облачному сервису удаленной диспетчеризации OwenCloud

Щитовые программируемые реле

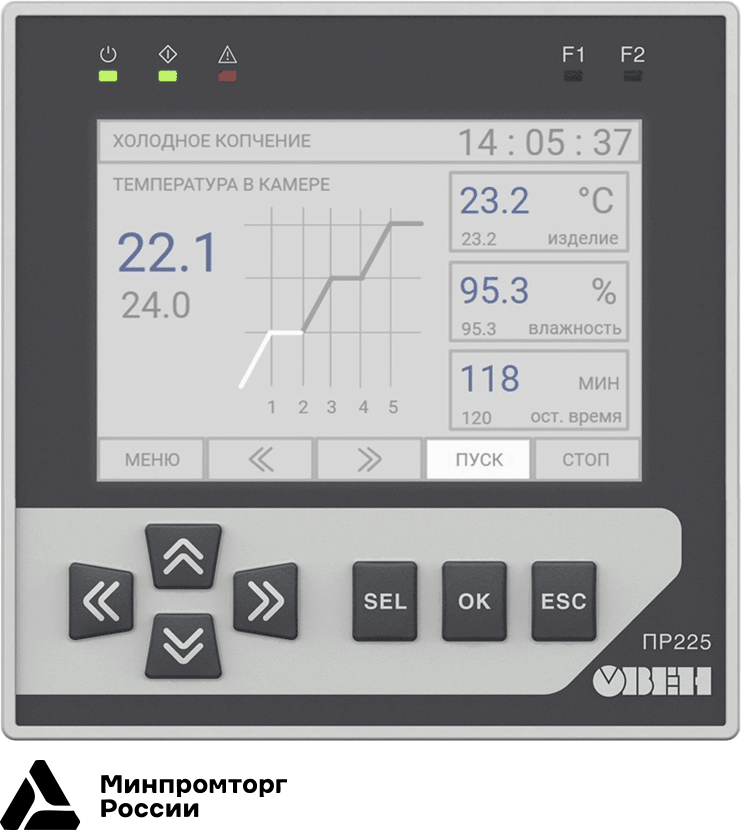

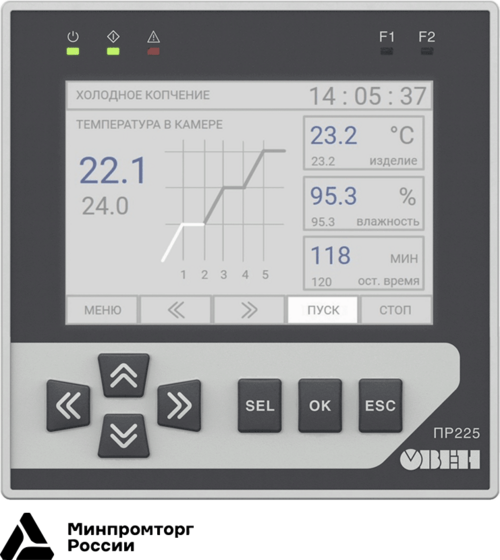

К щитовым программируемым реле относится ПР225, оснащенное цветным дисплеем и интерфейсом Ethernet. Устройство сочетает в себе оптимальную комбинацию аналоговых и дискретных входов-выходов, что делает его универсальным решением для автоматизации локальных систем. Подходит для управления процессами в системах водоснабжения, отопления, вентиляции и кондиционирования, а также отдельными элементами оборудования, такими как котлы, насосные группы, печи и автоклавы.

ПР225 оптимально заменяет снятый с производства ПЛК73.

ПР225 внесено в реестр Минпромторга России.

Панельные программируемое реле

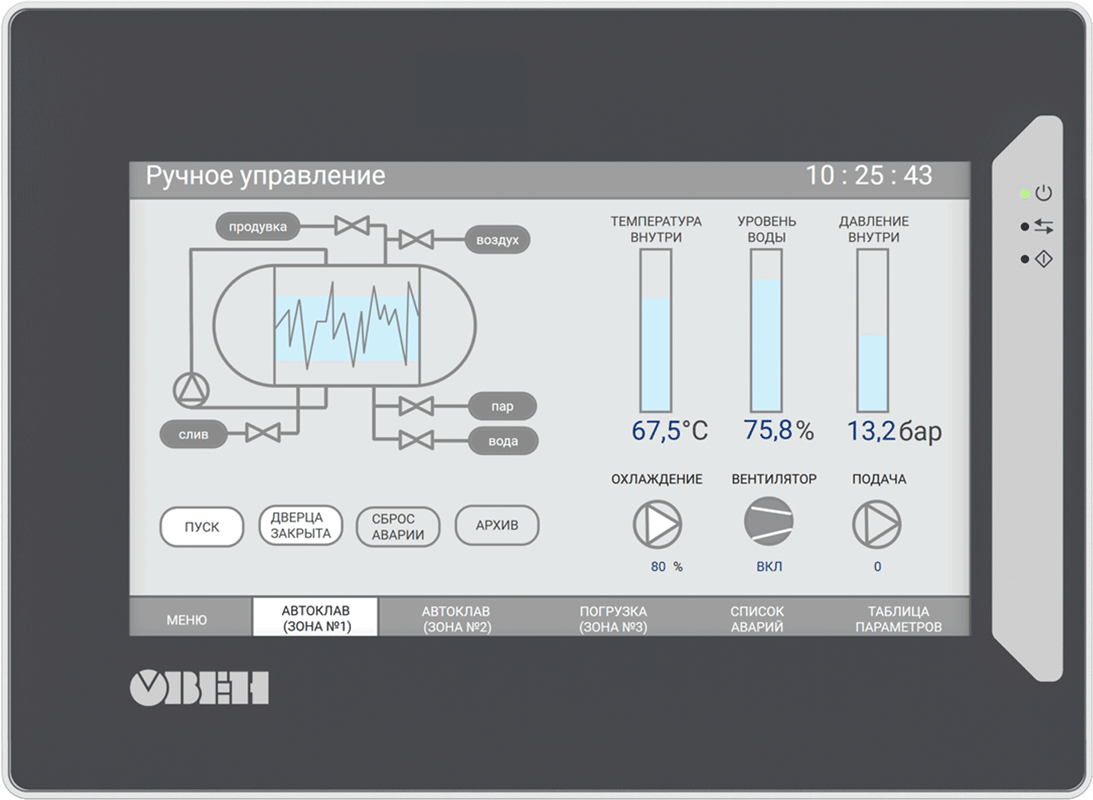

К панельным программируемым реле относится СПР400, который предназначен для автоматизации малых и средних распределенных систем, где помимо управления требуется визуализация. СПР 400 с сенсорным экраном совмещает в одном корпусе функции логического контроллера и панели оператора (HMI). Каждый узел системы может выполнять локальные задачи контроллера и предоставлять интерфейс для управления и визуализации.

Благодаря интерфейсам связи и увеличенной памяти устройство может выступать мастер контроллером для других программируемых реле.
Старт продаж СПР400 запланирован на 2026 год.

ИПП120 - компактная символьная панель оператора с управляющей логикой. Предназначена для отображения и, при необходимости, изменения оперативных параметров технологического процесса. Может применяться для решения базовых задач даже в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода-вывода, подключенными по интерфейсу RS-485.

Все программируемые реле выпускаются на собственном производстве ОВЕН в г. Богородицке Тульской области.
Смотрите видео, как создается ПР205.

Подобрать подходящий контроллер и модули расширения вы можете самостоятельно или обратиться за консультацией в техническую поддержку ОВЕН support@owen.ru. Чтобы подобрать программируемое реле на замену снятым с производства ПР110, ПР114, ПЛК63, ПЛК73, ПЛК100, ПЛК150, ПЛК154 воспользуйтесь нашим конфигуратором.

Увеличение точек подключения для различных промышленных задач

Модули ПРМ обеспечивают гибкое и надёжное масштабирование систем автоматики на базе программируемых реле ОВЕН без усложнения программной логики.

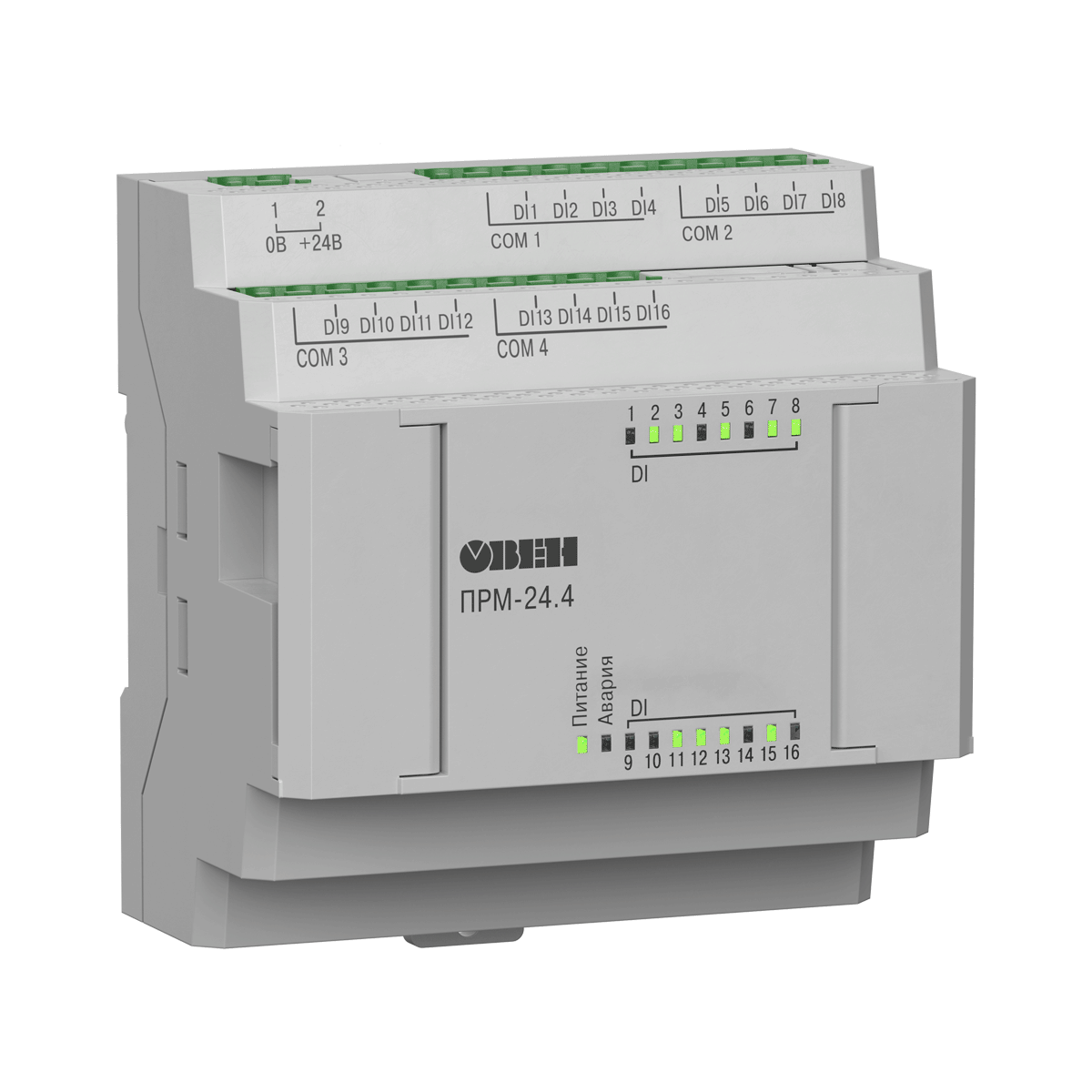

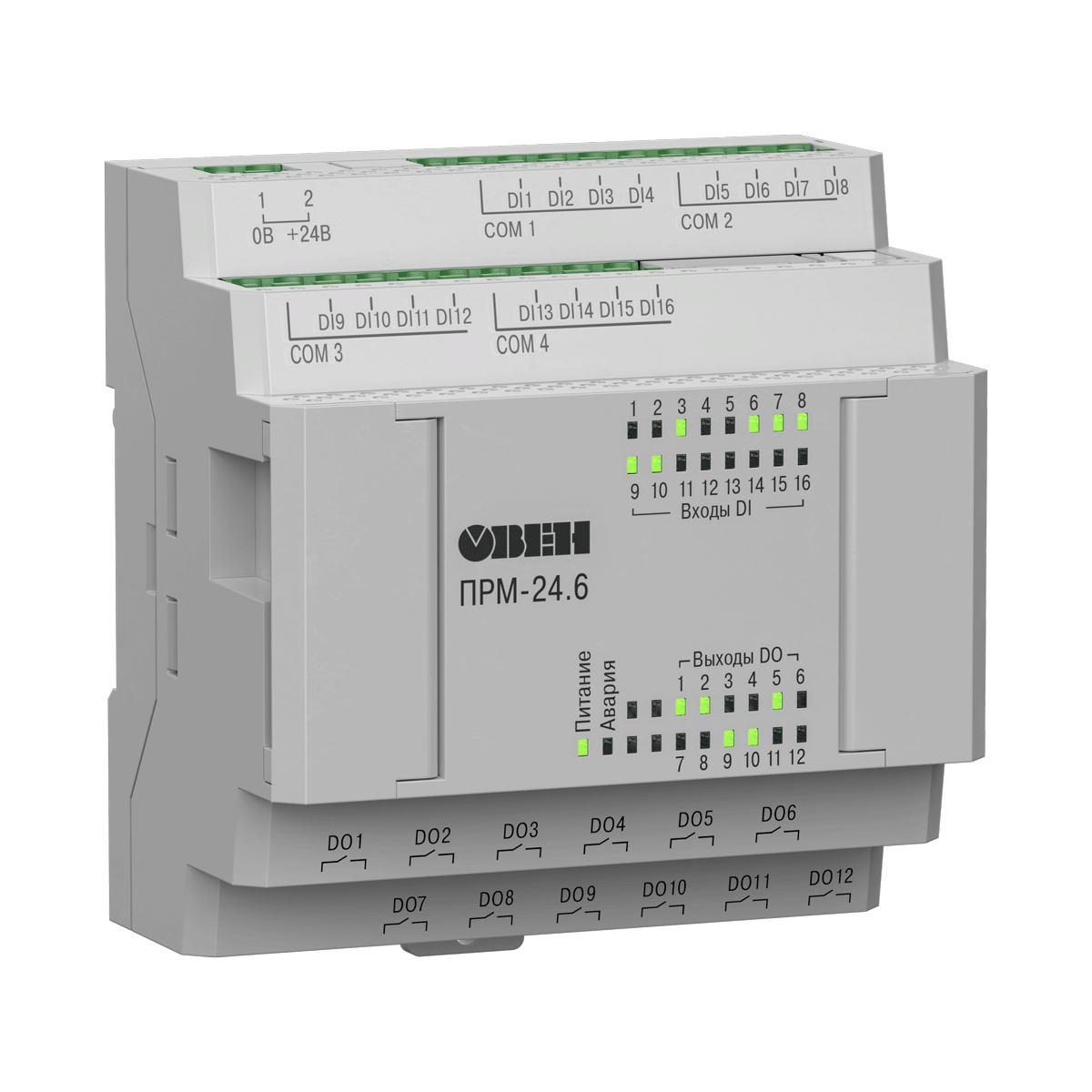

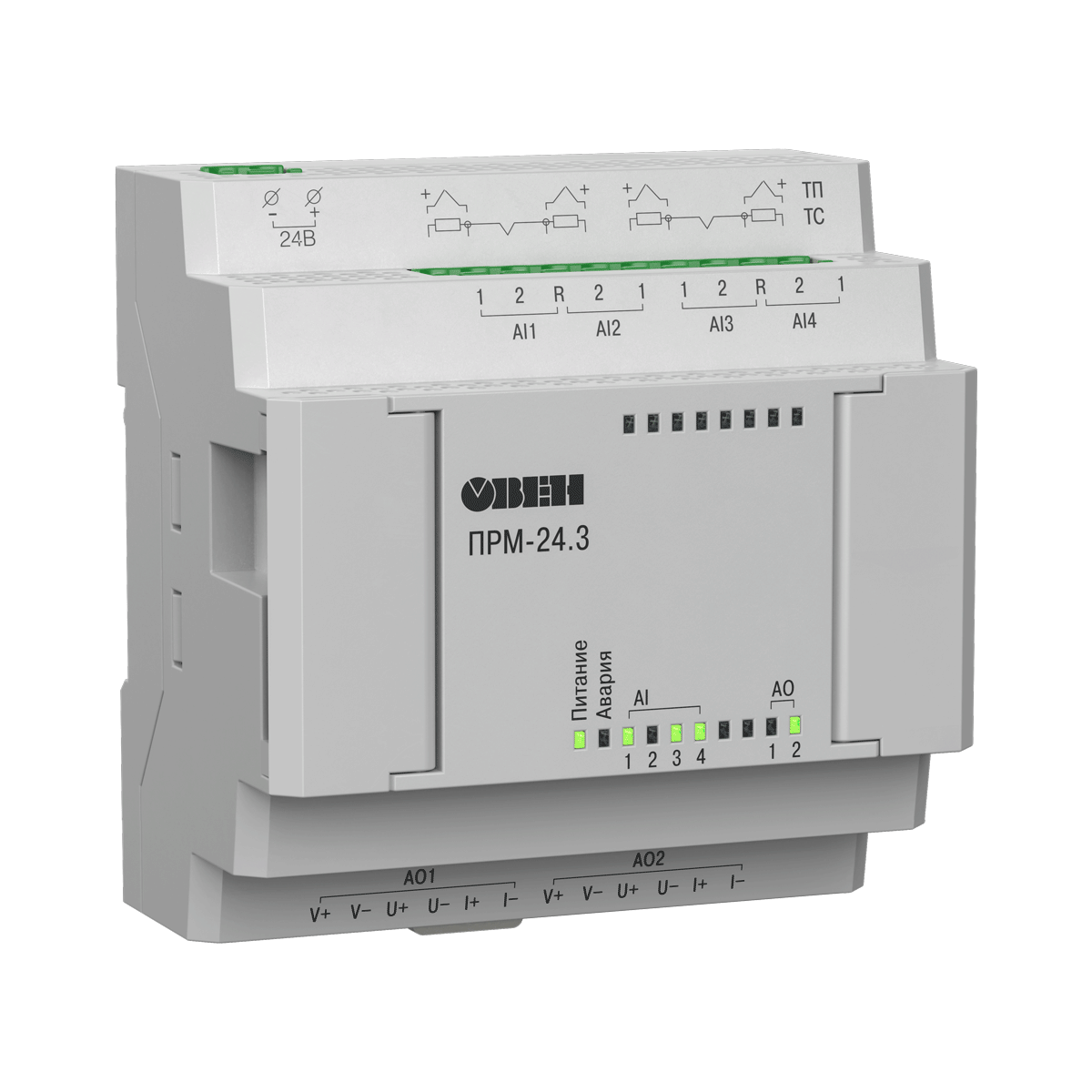

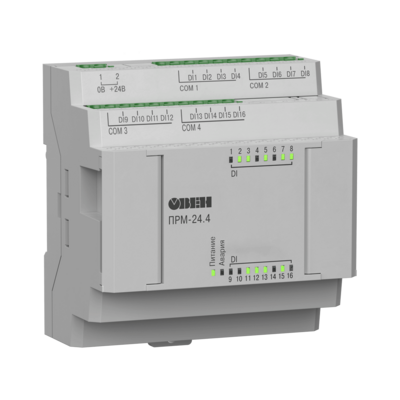

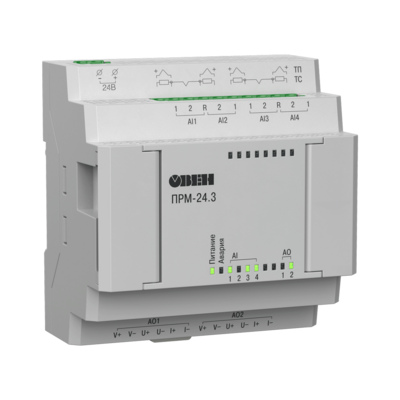

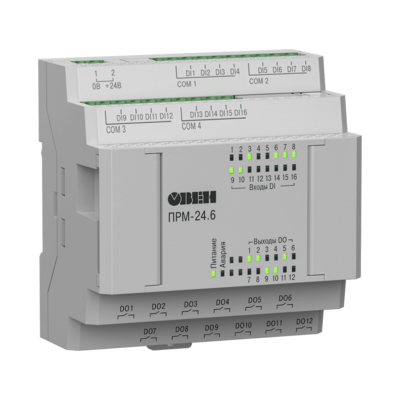

6 модулей ПРМ с разным набором аналоговых и дискретных входов-выходов подходят для большинства задач автоматизации. К одному программируемому реле можно подключить до 2-х модулей ПРМ, значительно увеличив количество точек.

ПРМ внесены в реестр Минпромторга России.

Модификации модулей расширения входов-выходов ПРМ
