Автоматизированная система учета продукции

Назначение АСУ

Автоматизированная система учета продукции на технологических линиях разрабатывалась компанией ПРОЕКТ-П для московской кондитерской фабрики. Система представляет собой программно-аппаратный комплекс на базе оборудования ОВЕН, с помощью которого решается задача учета продукции. Система обеспечивает первичную обработку информации, а также передачу учетных данных в базу данных SQL Server с дальнейшим учетом продукции в ERP-системе предприятия (Axapta, 1C и т.п.).

Система учета продукции представляет собой трехуровневую автоматизированная систему. Структурная схема учета показана на рис. 1.

Реализация проекта

Уровень 1 – независимый уровень датчиков и счетчиков импульсов ОВЕН СИ30. Счетчики установлены в контрольных точках технологических линий. К счетчикам подключаются бесконтактные датчики положения (индукционные датчики, оптические датчики и т.п.), которые подсчитывают количество импульсов от датчиков положения. Таким образом ведется локальный учет количества выпускаемой продукции. Для срабатывания датчика положения и учета продукции необходимым условием является наличие промежутков между движущейся продукцией, в противном случае показания будут не корректны. В случае отказа следующих уровней 2 и 3, оператор имеет возможность локально обнулять счетчики импульсов СИ30 нажатием кнопки Сброс и в конце работы регистрировать количество продукции в доступной информационной системе.

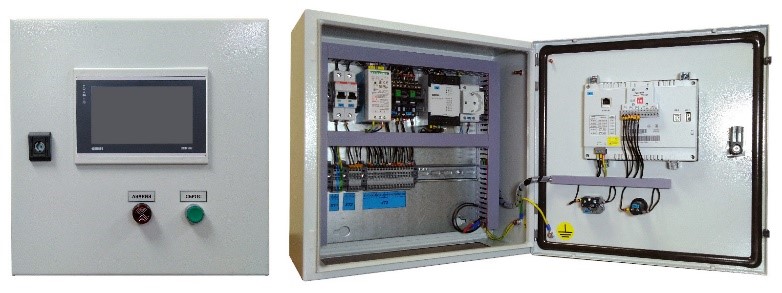

Уровень 2 – уровень сенсорного программируемого логического контроллера ОВЕН СПК107. К контроллеру по интерфейсу RS-485 последовательно подключены счетчики СИ30. Счетчики опрашивают по протоколу Modbus-RTU. Связь СПК107 со следующим третьим уровнем осуществляется по Ethernet. Посредством сенсорного экрана СПК107 оператор запрашивает справочную информацию из базы данных SQL Server (список смен, список продуктов и т.п.) и выбирает из списка справочной информации необходимые данные для учета (наименование смены, продукта и т.п.), и нажатием ПУСК на экране СПК107 запускается учет. После запуска посредством модуля дискретного ввода-вывода ОВЕН МК110-8ДН.4Р через электромагнитное реле происходит сброс счетчиков СИ30 – замыкается контакт СБРОС на 3 секунды. По окончанию выпуска продукции оператор нажатием кнопки СТОП на экране СПК107 останавливает учет продукции и отдельной командой записывает и отправляет результаты учета продукции в базу данных SQL Server. На рис. 2 представлены экраны интерфейса контроллера СПК107, установленного в шкафу учета готовой продукции. При возникновении аварии или ошибки в системе включается светозвуковая сигнализация (индикатор АВАРИЯ расположен на лицевой части шкафа учета готовой продукции). Звук сбрасывается кнопкой СБРОС.

Уровень 3 – уровень сервера базы данных SQL Server и ERP системы. База данных SQL Server является транзитным звеном между шкафом учета готовой продукции и ERP системой. Посредством ERP системы в базу данных SQL Server заносится справочная информация (список смен, список продуктов и т.п.). На этапе пуско-наладочных работ автоматизированной системы учета продукции, определяется перечень счетчиков, относящийся к соответствующей технологической линии, информация о счетчиках заносится в шкаф учета и ERP систему (в базу данных). Выборка справочной информации из базы данных осуществляется по строке поиска (постранично – 100 страниц, размер страницы – 10 записей).

Результат автоматизации

Созданная система учета – оптимальное решение для автоматизированного учета готовой продукции. На бухгалтерских счетах своевременно и полно отражается информация о выпущенной продукции, учитывается брак. Система минимизирует потери и недостачу продукции.
