ДТПХхх5М.И термопары с выходным сигналом 4…20 мА
Конструктивные исполнения датчиков
Конструктивные исполнения высокотемпературных датчиков
Технические характеристики
Модификации
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

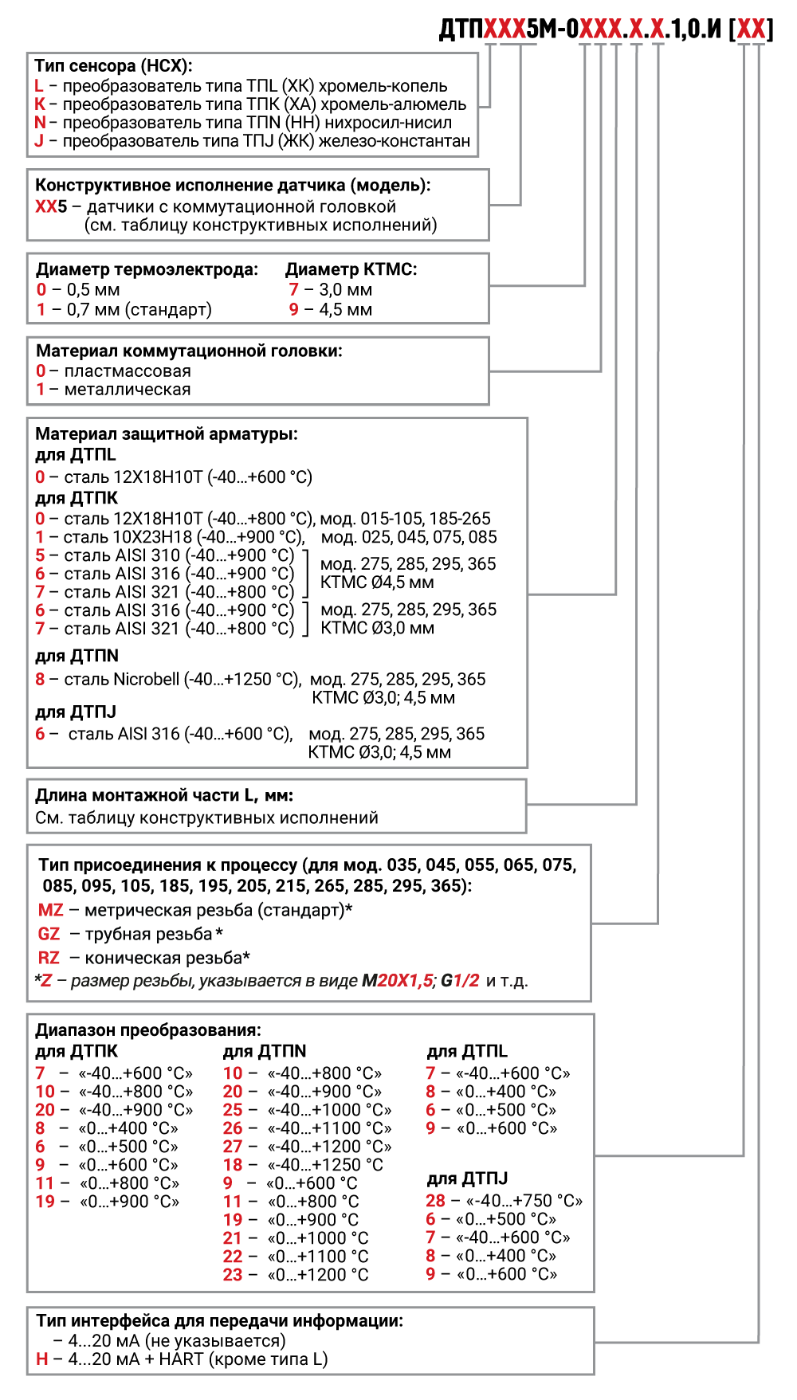

ДТПХХХ5М-0ХХХ.Х.1,0.И [ХХ]
Индивидуальный заказ
Тип сенсора (НСХ)
К
преобразователь типа ТПK (ХА) хромель-алюмель
L
преобразователь типа ТПL (ХК) хромель-копель
N
преобразователь типа ТПN (НН) нихросил-нисил
J
преобразователь типа ТПJ (ЖК) железо-константан
Конструктивное исполнение датчика
015
025
035
045
055
065
075
085
095
105
125
135
185
195
205
215
265
275
285
295
365
Диаметр термоэлектрода и диаметр КТМС
0
1
7
9
Материал коммутационной головки
0
пластмассовая
1
металлическая
Материал защитной арматуры
0
для ДТПL, ДТПК - сталь 12Х18Н10Т
1
для ДТПК - сталь 10Х23Н18
5
для ДТПК - сталь AISI 310
6
для ДТПК, ДТПJ - сталь AISI 316
7
для ДТПК - сталь AISI 321
8
для ДТПN – сталь Nicrobell D
Длина монтажной части L, мм
60
70
80
100
110
120
150
160
170
180
200
250
270
300
320
350
360
370
400
450
500
540
550
600
620
630
700
750
800
900
1000
1060
1070
1100
1150
1200
1250
1300
1400
1500
1600
1700
1750
2000
2100
2200
2400
2500
2600
2700
3000
3150
3170
3300
3500
4000
4450
4600
5000
5300
5400
5500
5700
6000
6500
9000
10000
16000
Диапазон преобразования
6
7
8
9
10
11
18
19
20
21
22
23
26
27
28
Тип интерфейса для передачи информации
4..20 мА (не указывается)
H
4..20 мА + HART (кроме типа L)
Примечание: при измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
Пример обозначения при заказе: ОВЕН ДТПК045М-0110.120.1,0.И[10]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – сталь 12Х18Н10Т с диапазоном измерения температуры: -40…+800 °С, с изолированным рабочим спаем, диаметром термоэлектрода 0,7 мм, с металлической коммутационной головкой, длиной монтажной части 120 мм, в корпусе 045, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: -40…+800 °С.

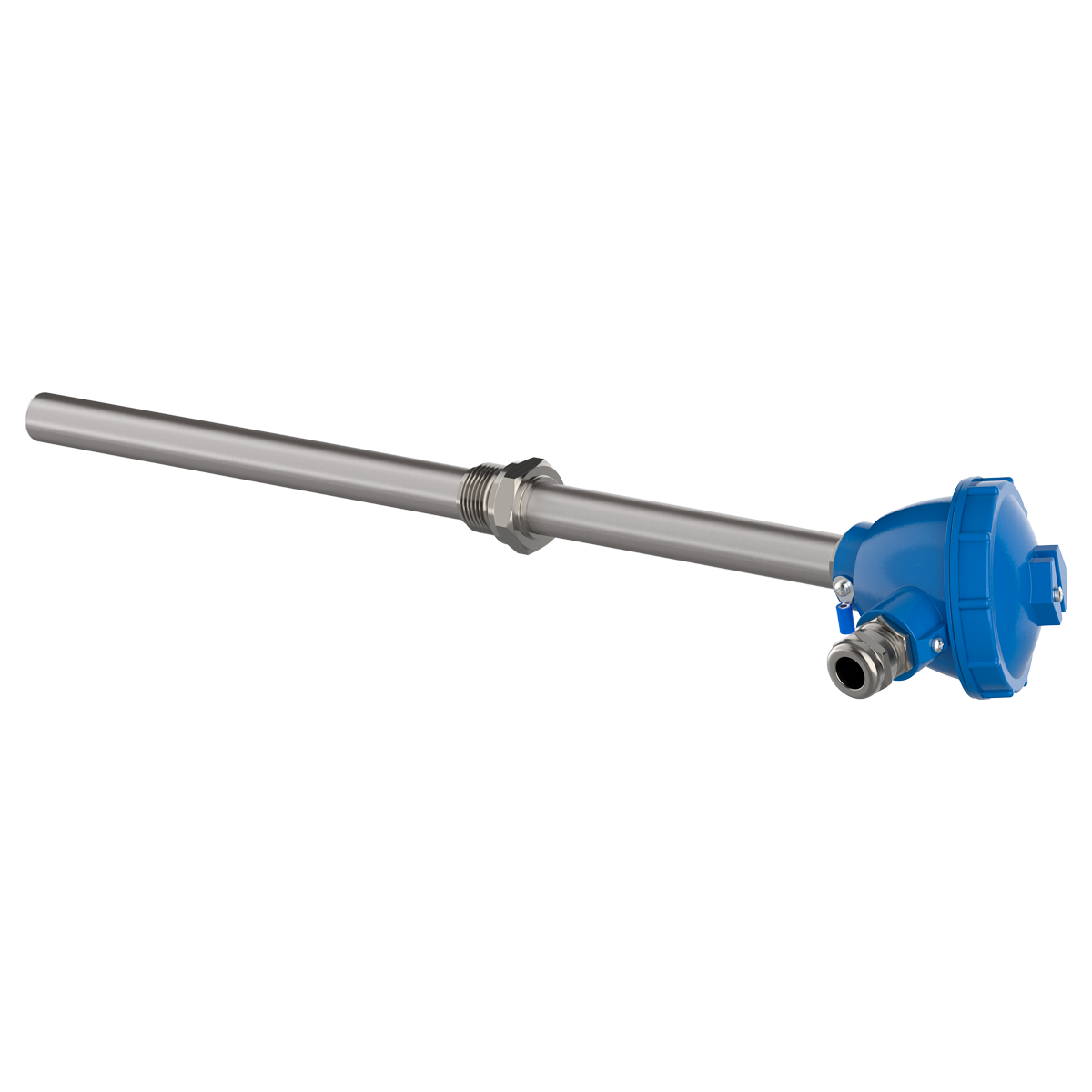

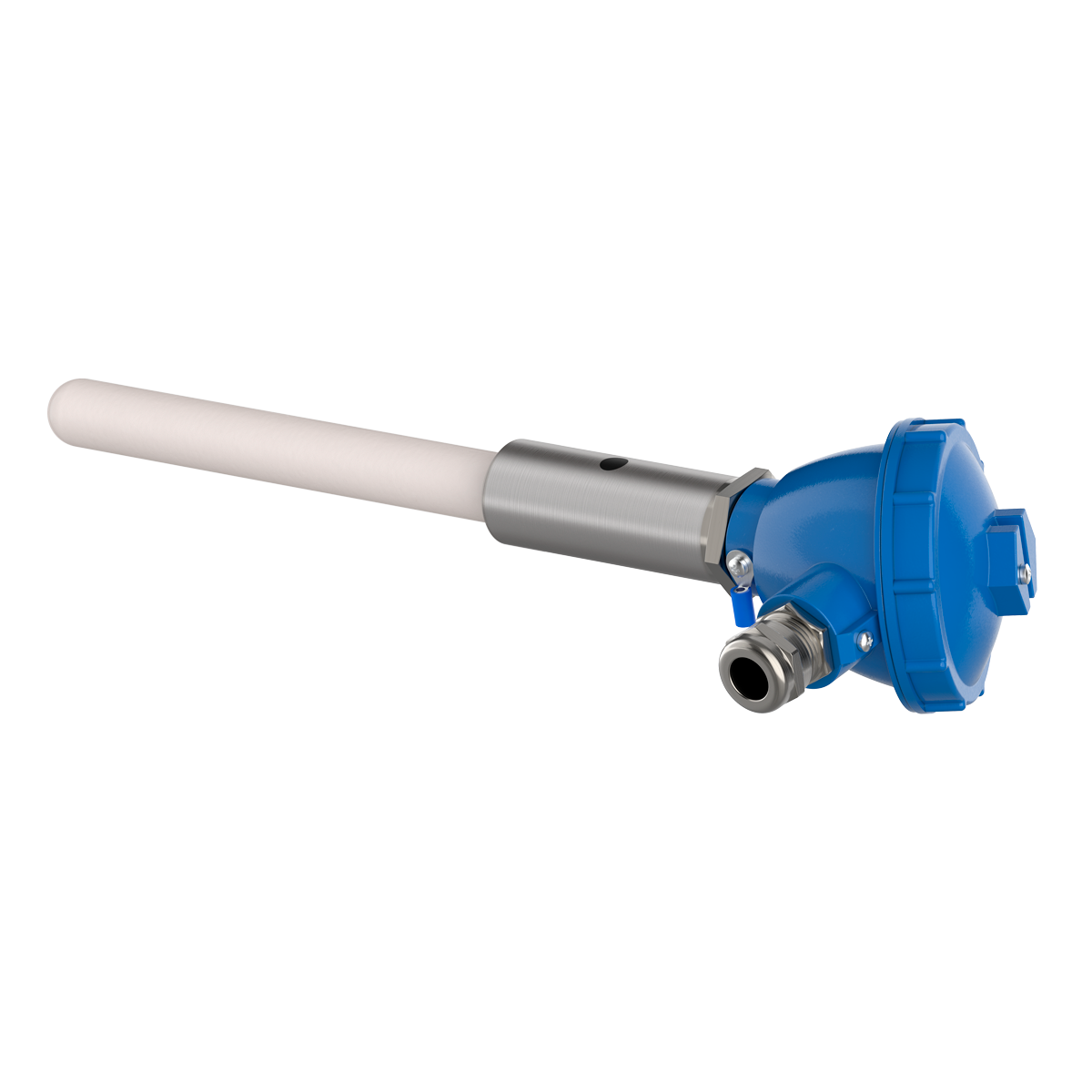

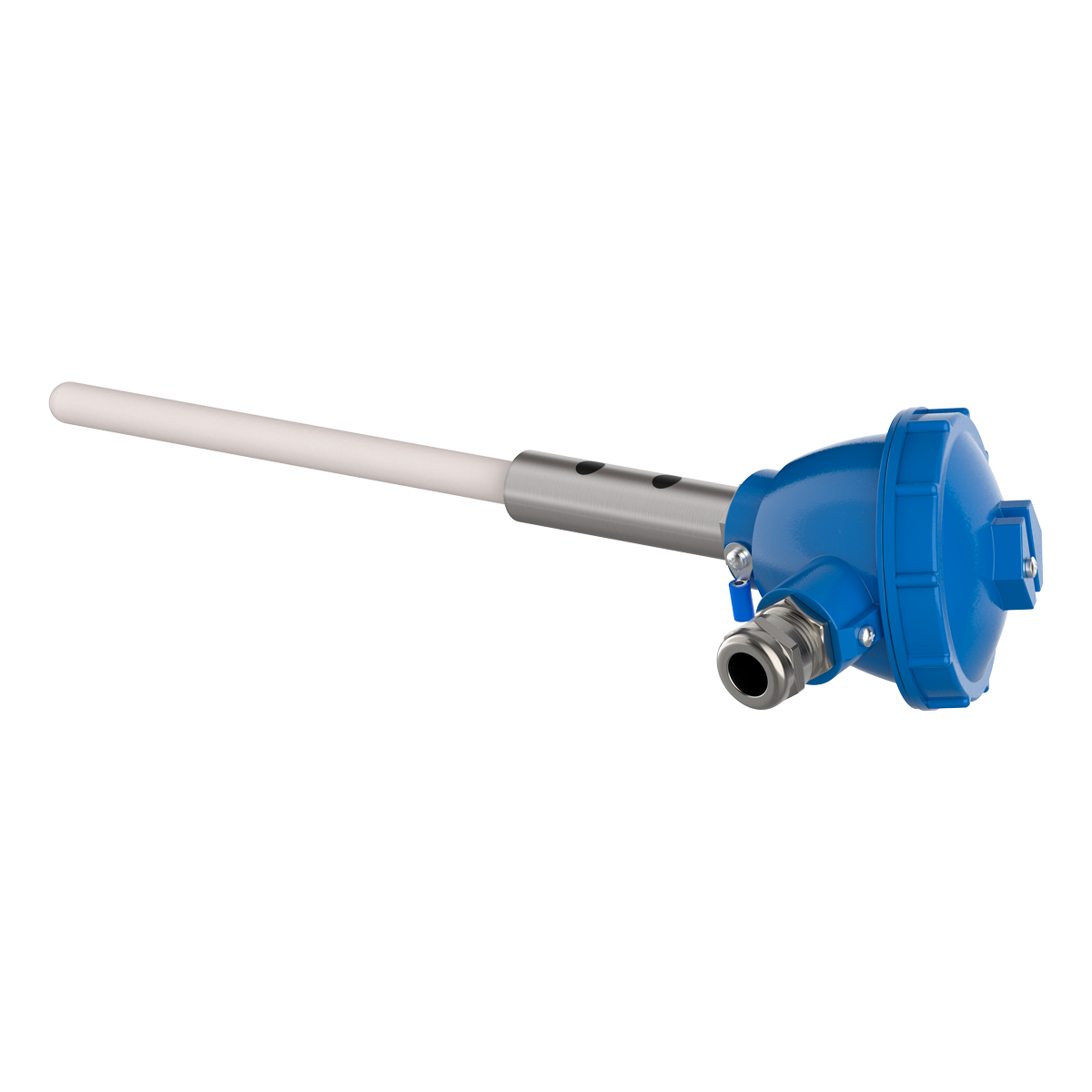

Модификации термопар в жаростойких защитных чехлах (мод.115-165, 225)
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru

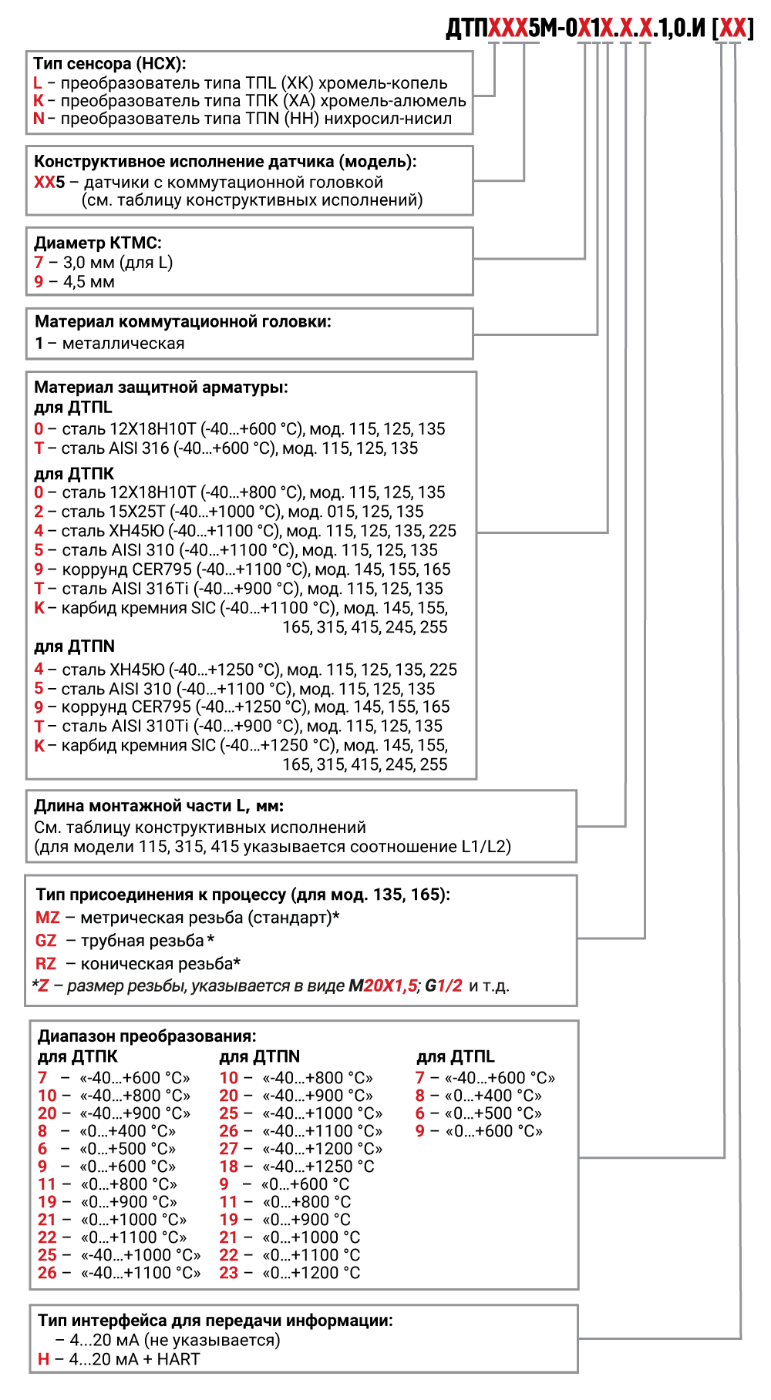

ДТПХХХ5М-0Х1Х.Х.1,0.И [ХХ]
Индивидуальный заказ
Тип сенсора (НСХ)
К
преобразователь типа ТПK (ХА) хромель-алюмель
L
преобразователь типа ТПL (ХК) хромель-копель
N
преобразователь типа ТПN (НН) нихросил-нисил
Конструктивное исполнение датчика
115
125
135
145
155
165
225
Диаметр КТМС
7
3,0 мм (для L)
9
4,5 мм
Материал защитной арматуры
0
для ДТПL - сталь 12Х18Н10Т (-40...+600 °С), мод 115, 125, 135
для ДТПK - сталь 12Х18Н10Т (-40...+800 °С), мод 115, 125, 135
для ДТПK - сталь 12Х18Н10Т (-40...+800 °С), мод 115, 125, 135
2
для ДТПK - сталь 15Х25Т (-40...+1000 °С), мод 115, 125, 135
4
для ДТПK - сталь ХН45Ю (-40...+1100 °С), мод 115, 125, 135, 225
для ДТПN - сталь ХН45Ю (-40...+1250 °С), мод 115, 125, 135, 225
для ДТПN - сталь ХН45Ю (-40...+1250 °С), мод 115, 125, 135, 225
5
для ДТПK - сталь ASI 310 (-40...+1100 °С), мод 115, 125, 135
для ДТПN - сталь ASI 310 (-40...+1100 °С), мод 115, 125, 135
для ДТПN - сталь ASI 310 (-40...+1100 °С), мод 115, 125, 135
9
для ДТПK - корунд CER795 (-40...+1100 °С), мод 145, 155, 165
для ДТПN - корунд CER795 (-40...+1250 °С), мод 145, 155, 165
для ДТПN - корунд CER795 (-40...+1250 °С), мод 145, 155, 165
T
для ДТПL - сталь AISI 316 (-40...+600 °С), мод 115, 125, 135
для ДТПK - сталь AISI 316Ti (-40...+900 °С), мод 115, 125, 135
для ДТПN - сталь AISI 316Ti (-40...+900 °С), мод 115, 125, 135
для ДТПK - сталь AISI 316Ti (-40...+900 °С), мод 115, 125, 135
для ДТПN - сталь AISI 316Ti (-40...+900 °С), мод 115, 125, 135
Длина монтажной части L, мм
60
160
250
320
400
500
630
800
1000
1250
1500
1600
2000
Диапазон преобразования
6
7
9
10
11
18
19
20
21
22
23
25
26
27
Тип интерфейса для передачи информации
4..20 мА (не указывается)
H
4..20 мА + HART
Пример обозначения при заказе: ДТПК125М-0914.500.1,0.И [22]
Это означает, что изготовлению и поставке подлежит термопара «хромель-алюмель», материал защитной арматуры – жаростойкий сплав ХН45Ю, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 500 мм, в корпусе 125, класс точности 1,0 %, со встроенным нормирующим преобразователем НПТ-3, диапазон преобразования температур: 0…1100 °С.

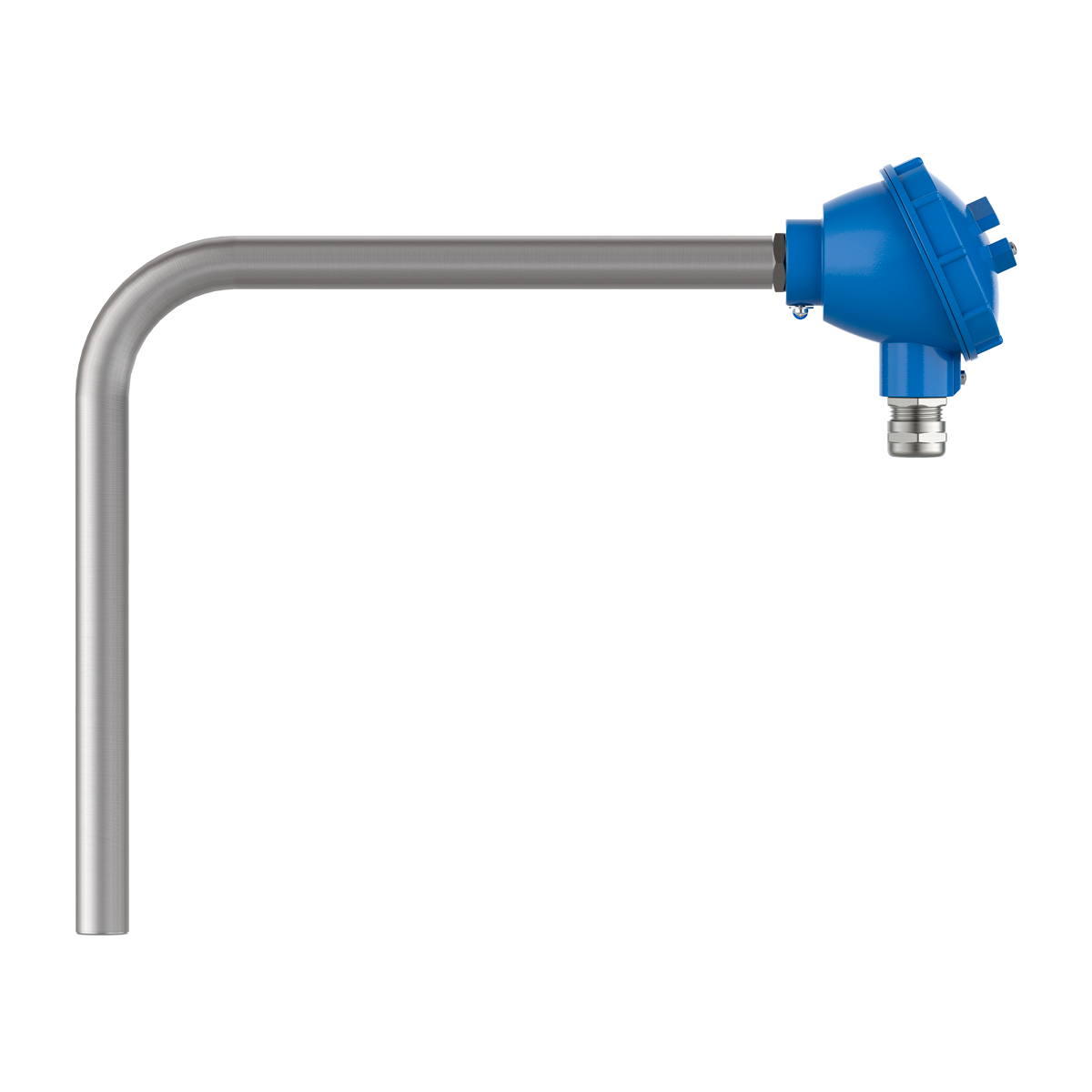

Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115
Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen.ru
ХДТПХ115-ХХ1Х.Х/ХХ
Индивидуальный заказ
Количество чувствительных элементов
один чувствительный элемент (стандарт), при заказе не указывается
2
два чувствительных элемента
Номинальная статическая характеристика (НСХ)
L
преобразователь типа ТПL (ХК) хромель-копель
К
преобразователь типа ТПK (ХА) хромель-алюмель
N
преобразователь типа ТПN (НН) нихросил-нисил
Исполнение рабочего спая относительно корпуса
0
изолированный
1
неизолированный
Диаметр КТМС
7
3,0 мм (только для НСХ типа L)
9
4,5 мм
Материал защитной арматуры
0
для ДТПL, ДТПK - сталь 12Х18Н10Т
2
для ДТПK - сталь 15Х25Т
4
для ДТПK, ДТПN - сталь ХН45Ю
5
для ДТПK, ДТПN - сталь ASI 310
T
для ДТПL, ДТПK, ДТПN - сталь AISI316Ti
Длина вертикальной части L1, мм
100
200
250
300
320
350
400
500
600
630
700
750
800
1000
1100
1800
Длина вертикальной части L2, мм
150
200
250
300
320
400
500
600
800
850
900
1000
1250
2000
Класс допуска
.1
первый класс (для НСХ типа K, N), от 0 °С для НСХ типа K и N
второй класс (для НСХ типа L), от -40 °С, при заказе не указывается
