Аксессуары
| Обозначение для заказа | Наименование | Назначение | Внешний вид | Заказать |

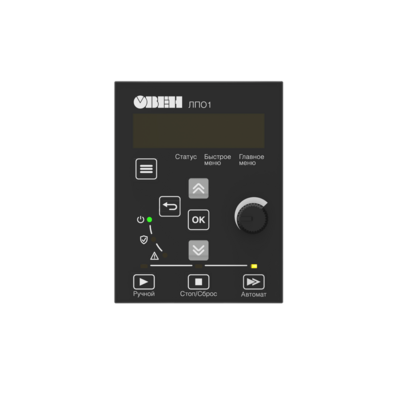

| ЛПО1 | Локальная панель оператора (с потенциометром) для ПЧВ1 и ПЧВ2 | Служит для программирования и оперативного управления ПЧВ. |  | |

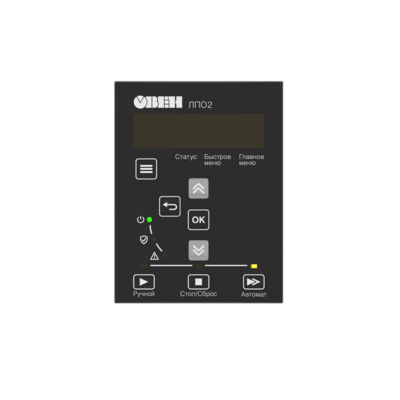

| ЛПО2 | Локальная панель оператора (без потенциометра) для ПЧВ1 и ПЧВ2 |  | ||

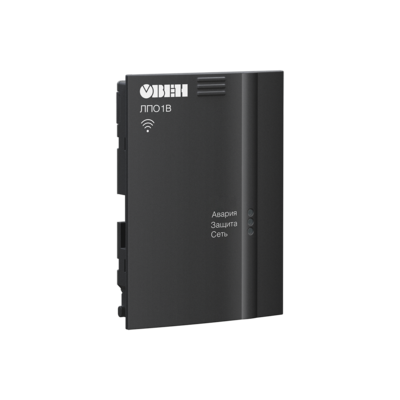

| ЛПО1В | Локальная панель оператора с точкой доступа Wi-Fi для ПЧВ1 и ПЧВ2 | Настройка и управление ПЧВ с мобильных устройств |  | |

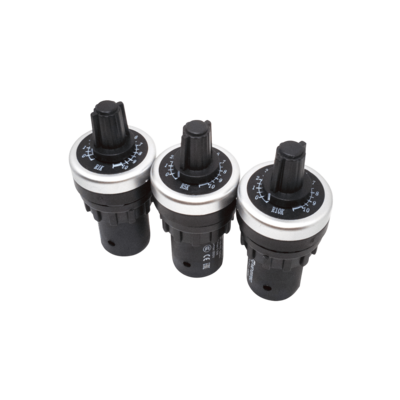

| Потенциометры MT22 | Служат для удаленного управление скоростью вращения электродвигателя через аналоговый вход преобразователя частоты. |  | перейти | |

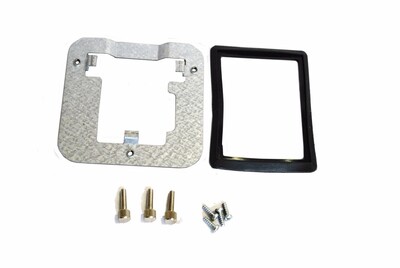

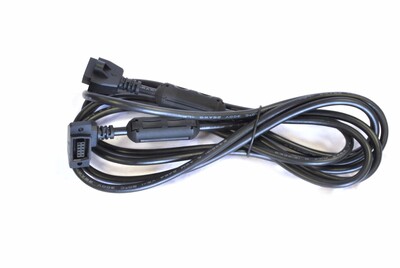

| Комплект KM1/2 | Комплект монтажный (кабель 3 м) для ПЧВ1 и ПЧВ2 | Служит для крепления ЛПО на удаленную панель. Содержит кабель (3 м) с разъемами, уплотнительную прокладку, фиксирующую рамку с винтами. |
| |

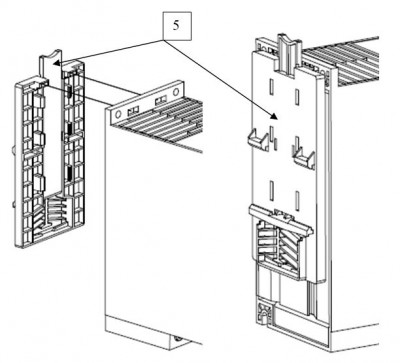

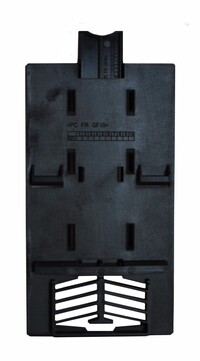

| Замок | Замок DIN-рейки для ПЧВ1 | Служит для крепления корпуса ПЧВ1 на DIN- рейку. |  | |

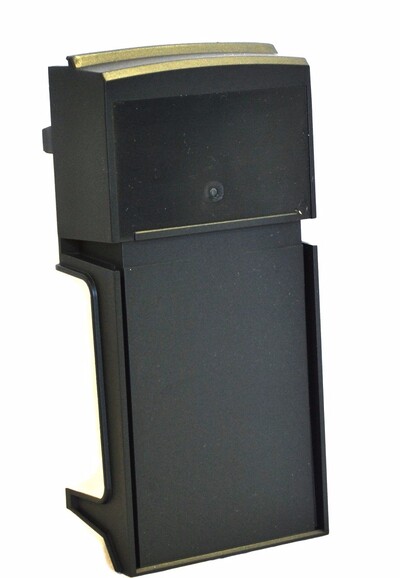

| Крышка КО1-1 | Крышка опции IP21 для ПЧВ1, корпус 01 | Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов. В состав опции входят:
|
|
|
| Крышка | Крышка опции IP21 для ПЧВ1, корпус 02 | |||
| Крышка | Крышка опции IP21 для ПЧВ1 и ПЧВ2, корпус 03 | |||

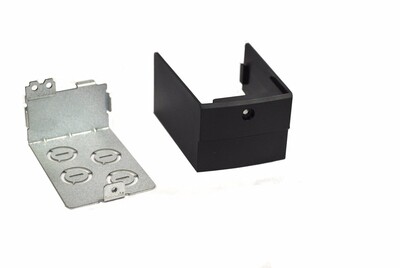

| Крышка КО2-4 | Крышка опции NEMA1 для ПЧВ2, корпус 04 | Служит для повышения защиты корпуса ПЧВ до степени NEMA1, надежного закрепления сетевых и моторных кабелей и защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов. В состав опции входят металлическая пластина и нижняя крышка с крепежом. |
| |
| Крышка КО2-5 | Крышка опции NEMA1 для ПЧВ2, корпус 05 | |||
| Панель ПК1-1/2 | Панель кабельная для ПЧВ1, корпус 01 и 02 | Служит для надежного закрепления сетевых и моторных кабелей, а также для гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов. |  | |

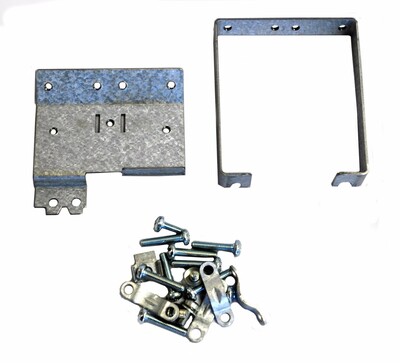

| Панель ПК1/2-3 | Панель кабельная для ПЧВ1 и ПЧВ2, корпуса 03 | |||
| Панель ПК2-4/5 | Панель кабельная для ПЧВ2, корпуса 04 и 05 |

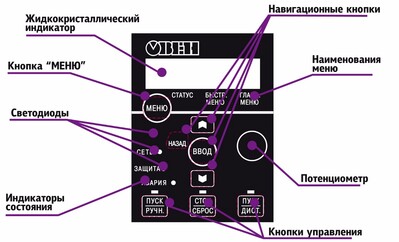

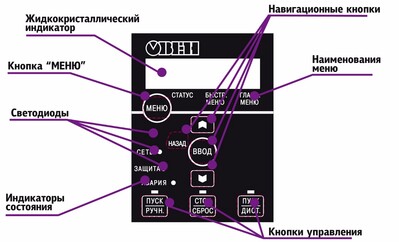

Локальная панель оператора

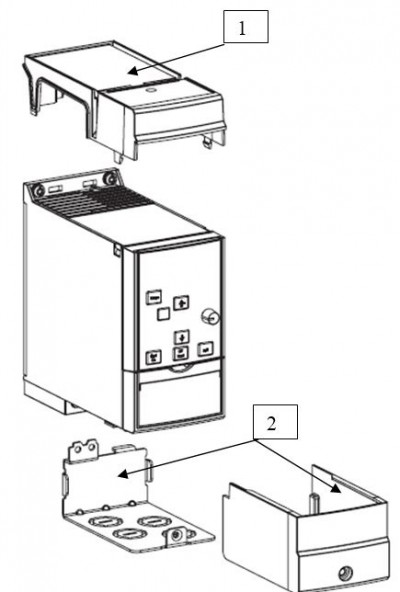

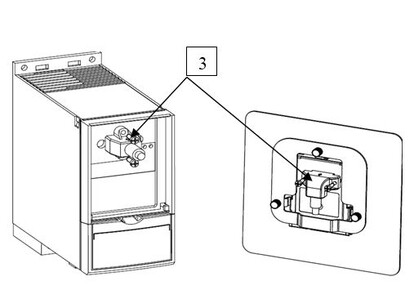

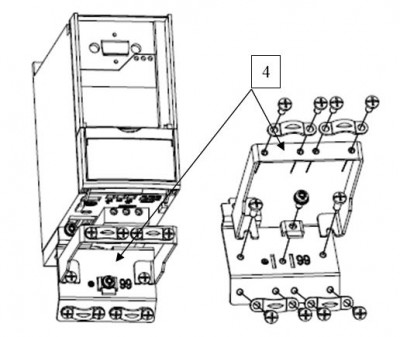

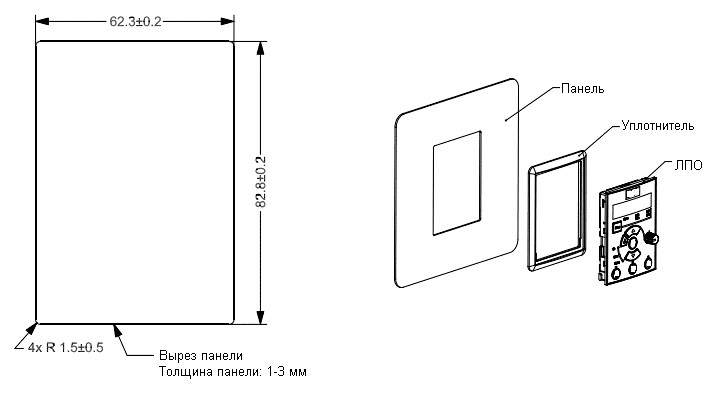

Монтаж аксессуаров
Таблица соответствия корпусов серии ПЧВ1/ПЧВ2
| Модификация ПЧВ1/ПЧВ2 | Крышка КО | Панель ПК |
| ПЧВ101-К18-А | KO1-1 | ПК1-1/2 |
| ПЧВ101-К37-А | ||
| ПЧВ101-К37-В | ||
| ПЧВ101-К75-А | ||
| ПЧВ101-К75-В | ||
| ПЧВ102-1К5-А | КО1-2 | |
| ПЧВ102-1К5-В | ||
| ПЧВ102-2К2-В | ||
| ПЧВ103-2К2-А | КО1/2-3 | ПК1/2-3 |
| ПЧВ103-3К0-В | ||
| ПЧВ103-4К0-В | ||
| ПЧВ203-5К5-В | ||
| ПЧВ203-7К5-В | ||
| ПЧВ204-11К-В | КО2-4 | ПК2-4/5 |
| ПЧВ204-15К-В | ||
| ПЧВ205-18К-В | КО2-5 | |
| ПЧВ205-22К-В |
