  • ДТСХХ5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА

    ДТСХХ5М.И термопреобразователи сопротивления с выходным сигналом 4…20 мА
    Сертификат средств измерений Россия
    Гарантийный срок 2 года
    Температура окружающего воздуха до -40 °С
    Измерение температуры
    4...20 мА
    Дискретные входы
    Степень защиты IP54 для датчиков с пластмассовой головкой
    Степень защиты IP65 для датчиков с металлической головкой
    Задать вопрос специалисту
    от 7 038,00

    ВЫБРАТЬ И ЗАКАЗАТЬ

    Датчики изготавливаются на базе термометров сопротивления ДТСхх5 (50М, 100М, 100П, PT100) и используются, когда расстояние от точки измерения до вторичного прибора более 100 метров, а также в тех случаях, когда вторичные приборы (например, контроллеры) работают только с унифицированными сигналами.

    Среда измерения

     Твердые, жидкие, газообразные и сыпучие среды.

    В состав термопреобразователей входят:

    • Первичный преобразователь (термозонд) – термопреобразователь сопротивления (ДТС).
    • Измерительный преобразователь НПТ-3, встроенный в головку датчика.
    • Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.

    Использование в составе изделия преобразователя аналоговых сигналов НПТ-3 позволяет получать данные об измеренной температуре по 4…20 мА в пределах всего диапазона измерения соответствующего сенсора (его НСХ) с указанной точностью.

    Стандартный срок производства – от 8 рабочих дней

    Конструктивное исполнение

     Модель

     Параметры

    Длина монтажной части L*, мм

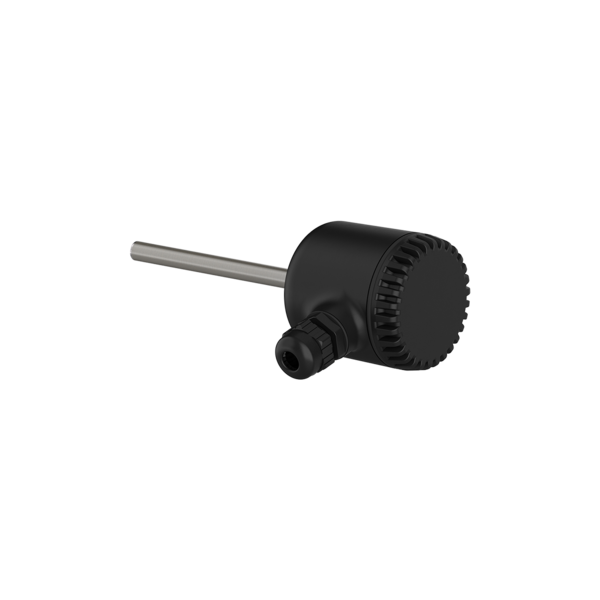

    ДТС015 термосопротивления с выходным сигналом 4…20 мА

    015

     D = 8 мм

    60, 80, 100, 120,

    160, 200, 250,

    320, 400, 500,
     630, 800, 1000,

    1250, 1600, 2000

    025

     D = 10 мм

    ДТС035 термосопротивления с выходным сигналом 4…20 мА

    Подвижный штуцер

    035

    D = 8 мм, M = 20х1,5 мм**, S = 22 мм

    60, 80, 100,

    120,160, 200,

    250, 320, 400,

    500, 630, 800,

    1000, 1250,

    1600, 2000

    045

    D = 10 мм, M = 20х1,5 мм**, S = 22 мм

    145

    D = 6 мм, M = 20х1,5 мм**, S = 22 мм

    ДТС335 термосопротивления с выходным сигналом 4…20 мА

    Подвижный штуцер

    335 D = 8 мм, M = 20х1,5 мм**, S = 22 мм

    ДТС055 термосопротивления с выходным сигналом 4…20 мА

    Подвижный штуцер

    055

    D = 10 мм, M = 20х1,5 мм**, S = 22 мм

    80, 100, 120,

    160, 200, 250,

    320, 400, 500,

    630, 800, 1000,

    1250, 1600, 2000



    ДТС065 термосопротивления с выходным сигналом 4…20 мА

    065

    D = 8 мм, M = 20х1,5 мм**, S = 27 мм

    60, 80,

    100, 120,

    160, 180, 200,

    250, 320,

    400, 500,

    630, 800,

    1000, 1250,

    1600, 2000

    075

    D = 10 мм, M = 20х1,5 мм**, S = 27 мм

    085

    D = 10 мм, M = 27х2 мм**, S = 32 мм

    ДТС095 термосопротивления с выходным сигналом 4…20 мА

    Подвижный штуцер

    095

    D = 10 мм, D1 = 18 мм, M = 20х1,5**, S = 22 мм

    ДТС105 термосопротивления с выходным сигналом 4…20 мА

    105

    D = 8 мм, M = 20х1,5 мм**, S = 27 мм

    ДТС325 термосопротивления с выходным сигналом 4…20 мА

    325

    Датчик может крепиться на трубопровод диаметром от 80 до 100 мм.

    См. ниже «Особенности монтажа ДТС325М»

    50, 80,

    100, 120

    ДТС105 термосопротивления с выходным сигналом 4…20 мА

    405

    D = 5 мм

    80, 100, 120,

    160, 200, 250,

    320

    ДТС105 термосопротивления с выходным сигналом 4…20 мА 305

    DN 25, DN 32,

    DN 40 (50,5 мм)

    DN 50 (64 мм)
    Давление измеряемой среды,

    не более 1,6 МПа

    60, 80, 100, 120,

    140, 160, 180, 200,

    220, 240, 260, 280,

    300, 320, 340, 360,

    380, 400, 420, 440,

    460, 480, 500, 520,

    540, 560, 580, 600,

    630

    ДТС125М.И конструктивное исполнение 125 D = 6 мм 60, 80, 100

    * Длина монтажной части выбирается при заказе.
    ** По спец. заказу возможно изготовление датчика с другой резьбой.

    Примечание.

    1. При выборе длины монтажной части в модели 405 необходимо учитывать толщину (12 мм) подвижного фланца.
    2. Модель ДТС405М с сенсором 100П не изготавливается.
    3. Для модели 325 нет диапазонов преобразования 4, 5 и 6.
    4. При измерении температуры выше 180 °С для моделей 015, 025, 105 рекомендуем использовать датчики с металлической головкой.
    5. ДТС305 изготавливается только с металлической коммутационной головкой с диапазонами преобразования 3, 5, 12, 73.

    Особенности монтажа ДТС325М

    Особенности монтажа накладных датчиков ДТС

    При монтаже ДТС325М на трубопровод необходимо соблюдать следующие условия:

    1. Плотно прижать пластину (1) к трубопроводу (4) с помощью хомута (5).
    2. Для обеспечения эффективного теплового контакта пластины (1) и трубопровода (4) применить термопасту (2).
    3. Арматуру датчика по всей длине укрыть теплоизоляционным материалом (3) для труб.

    Особенности монтажа ДТС305М

    Особенности монтажа ДТС305М

    Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом.

    Конструктивное исполнение коммутационной головки для ДТС-И

    Под НПТ-3

    Пластмассовая

    Металлическая

    Металлическая ДТС305М

    Конструктивное исполнение пластмассовой головки под НПТ-3 Конструктивное исполнение металлической головки под НПТ-3 Металлическая ДТС305М

    Кабельный ввод М16×1,5

    Кабельный ввод М20×1,5

    Кабельный ввод М20×1,5

    Диаметр подключаемого кабеля

    до 10 мм

    Диаметр подключаемого кабеля

    до 10 мм

    Диаметр подключаемого кабеля до 12 мм
