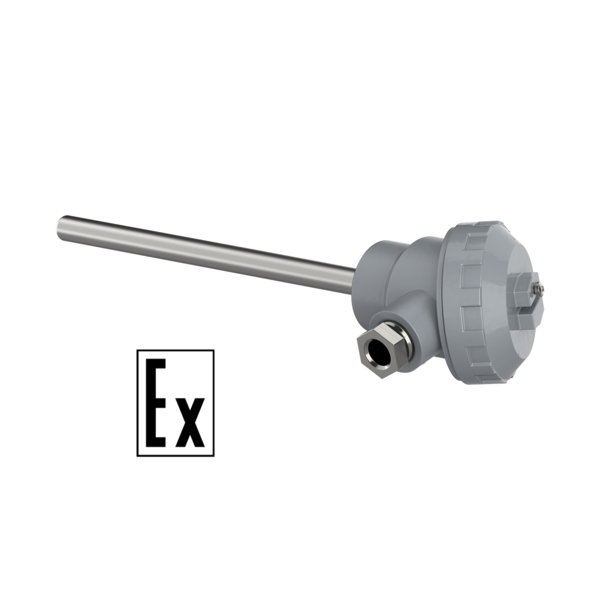

ДТПХхх5 термопары проволочные с коммутационной головкой EXIA
Конструктивные исполнения датчиков
Конструктивное исполнение коммутационной головки для ДТП
| Стандартное исполнение | Увеличенная |
| Металлическая | Металлическая |
|
|
|
| Кабельный ввод М16×1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 10 мм |
Важно: температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру 120 °С.
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L*, мм |
 | 015 | D=8 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D=10 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 035 | D=8 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
| 045 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
|
Подвижный штуцер | 055 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D=8 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 075 | D=10 мм, M=20×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
| 085 | D=10 мм, M=27×2 мм**, S=32 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С) | ||
 Подвижный штуцер | 095 | D=10 мм, M=20×1,5 мм**, S=22 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм | |
 | 105 | D=8 мм, M=20×1,5 мм**, S=2 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | |
 Подвижный штуцер | 185 | D=10 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) ДТПК сталь 10Х23Н18 (-40…+900 °С), диаметр 10 мм | 80, 100, 120, 160, 180,200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 195 | D=10 мм, M=27×2 мм**, S=32 мм | |||
|
Подвижный штуцер | 205 | D=10 мм, M=22×1,5 мм**, S=27 мм, R=9,5 мм | ||
| 215 | D=10 мм, M=27×2 мм**, S=32 мм, R=12 мм | |||
 Подвижный штуцер | 265 | D=6 мм, M=22×1,5 мм**, S=27 мм | ДТПL сталь 12Х18Н10Т (-40…+600 °С) ДТПК сталь 12Х18Н10Т (-40…+800 °С) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 |
* Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
