    ДТПХхх4 термопары с кабельным выводом
    Задать вопрос специалисту
    от 414,00

    ВЫБРАТЬ И ЗАКАЗАТЬ

    Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу термоэлектродов. Кабельный вывод обеспечивает удобство и быстроту монтажа, но ограничивает верхний предел измеряемых температур до 300-400 °С.

    Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

    • ТХА (К) – для ДТПК
    • ТХК (L) – для ДТПL

    Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

    • вероятность безотказной работы – не менее 0,95 за 16 000 час;
    • средний срок службы – не менее 4 лет;
    • гарантийный срок эксплуатации – 2 года.

    Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные – группе N2.

    Для монтажа датчиков ДТПХхх4 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

    Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

    Важно: максимальная температура узлов вывода, т.е. мест перехода «арматура-кабельный вывод», для ДТПХхх4 – 200 °С.

    Конструктивные исполнения датчиков

    Конструктивное исполнение

    Модель

    Параметры

    Материал

    Длина монтажной части L*, мм

    Конструктивное исполнение ДТП014

    014

    D = 5 мм

    ДТПК, ДТПL
    латунь

    (-40…+300 °C)

    25

    024

    D = 8 мм

    ДТПК, ДТПL
    сталь 12Х18Н10Т

    (-40…+400 °С)

    30

    Конструктивное исполнение ДТП034

    Накидная гайка

    034

    D = 5 мм

    М = 8×1 мм**

    ДТПК, ДТПL

    латунь

    (-40…+300 °С)

    25

    044

    D = 8 мм

    M = 12×1,5 мм**

    ДТПК, ДТПL

    сталь 12Х18Н10Т

    (-40…+400 °С)

    30

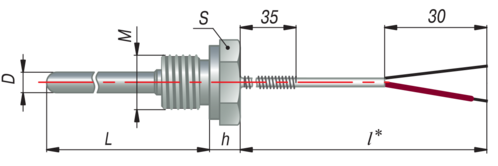

    Конструктивное исполнение ДТП054

    054

    D = 6 мм

    М = 16×1,5 мм**

    S = 22 мм, h = 9 мм

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000













    064

    D = 8 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

    074

    D = 10 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

    Конструктивное исполнение ДТП084

    084

    D = 10 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

    Конструктивное исполнение ДТП094

    094

    D = 6 мм, D1 = 13 мм

    104

    D = 8 мм, D1 = 18 мм

    114

    D = 10 мм, D1 = 18 мм

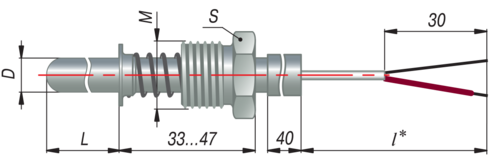

    Конструктивное исполнение ДТП124

    Подвижный штуцер

    124

    D = 6 мм

    M = 16×1,5 мм**

    S = 17 мм

    10, 32, 40,

    60, 80, 120,

    160, 200, 250,

    320, 400, 500







    134

    D = 8 мм

    M = 20×1,5 мм**

    S = 22 мм

    144

    D = 10 мм

    M = 20×1,5 мм**

    S = 22 мм

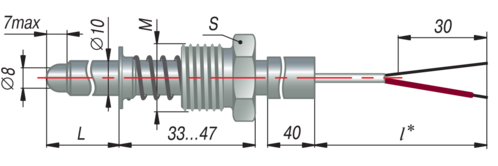

    Конструктивное исполнение ДТП154

    Подвижный штуцер

    154

    D = 10 мм

    M = 20×1,5 мм**

    S = 22 мм

    Конструктивное исполнение ДТП194

    194

    D = 5 мм, D1 = 10 мм

    60, 80, 100,

    120, 160, 200,

    250, 320

    Конструктивное исполнение ДТП204

    Накидная гайка

    204

    M = 10×1 мм**

    S = 14 мм

    ДТПК, ДТПL
    латунь

    (-40…+400 °С)

    40, 65

    Конструктивное исполнение ДТП 534 и 554

    534

    d = 4,5 мм

    Под М4

    ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+250 °C –
    c кабелем СФКЭ;

    -40…+300 °C –
    c кабелем ДКТ)





    39

    554

    d = 5,5 мм

    Под М5

    39

    Конструктивное исполнение ДТП 564...594

    564

    d = 6,4 мм

    Под М6

    D = 19 мм

    S = 0,5 мм

    58

    574

    d = 8,4 мм

    Под М8

    D =22 мм

    S=0,75 мм

    61

    584

    d = 10,5 мм

    Под М10

    D = 26 мм

    S = 0,75 мм

    63

    594

    d = 13 мм

    Под М12

    D = 30 мм

    S = 1,0 мм

    71

    Конструктивное исполнение ДТП 644

    644

    D = 4,5 мм

    М = 6×1 мм

    S = 10 мм

    ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+300 °C –
    c кабелем ДКТ)

    13, 20, 30

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.

    Примечания:

    1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144, 154.
    2. С кабельным выводом из СФКЭ изготавливаются:
      • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
      • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
    3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

    Термопарные провода, поставляемые в качестве кабельного ввода совместно с ДТПХхх4

    Кабель термопарный тип К (ХА), хромель-алюмель

    Конструктивное исполнение

    Наименование

    Описание

    Температурный

    диапазон

    Внешний диаметр

    (толщина/ширина)

    Одножильный кабель термопарный ОВЕН ДКТК

    1 – термоэлектродная проволока

    2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

    ДКТК011-0,5

    ДКТК011-0,7

    ДКТК011-1,2

    Одножильный

    Диаметр проводов:

    0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

    Изоляция нить К11С6

    Класс допуска 2

     -40…+300 °С

    1,8/2,0

    2,0/2,8

    2,8/4,0

    Многожильный кабель термопарный ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

    3 – обмотка фторопластовой запеченной пленкой

    6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

    7 – экран из медной луженной оловом проволоки

    Кабель СФКЭ ХА

    2×0,5

    Многожильный

    С – изоляция из стекловолокна

    Ф – изоляция из фторопластовой пленки

    К – комбинированная изоляция и оболочка



    Х – положительная жила, сплав хромель

    А – отрицательная жила, сплав алюмель



    2 – количество жил

    0, 5 – сечение жилы

    -60…+250 °С

     3,0/4,5

    Кабель термопарный тип L (ХK), хромель-копель

    Конструктивное исполнение

    Наименование

    Описание

    Температурный

    диапазон

    Внешний диаметр

    (толщина/ширина)

    Одножильный кабель термопарный ОВЕН ДКТL

    1 – термоэлектродная проволока

    2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

    ДКТL011-0,5

    ДКТL011-0,7

    ДКТL011-1,2

    Одножильный

    Диаметр проводов:

    0,5 мм/0,7 мм/1,2 мм (указывается при заказе)

    Изоляция – нить К11С6

    Класс допуска 2

     -40…+300 °С

    1,8/2,0

    2,0/2,8

    2,8/4,0

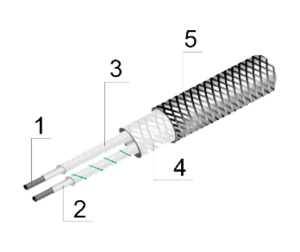

    Многожильный термопарный кабель ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком

    3 – обмотка фторопластовой запеченной пленкой

    6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком

    7 – экран из медной луженной оловом проволоки

    Кабель СФКЭ ХК

    2×0,5

    Многожильный

    С – изоляция из стекловолокна

    Ф – изоляция из фторопластовой пленки

    К – комбинированная изоляция и оболочка



    Х – положительная жила, сплав хромель

    К – отрицательная жила, сплав копель



    2 – количество жил

    0, 5 – сечение жилы

    -60…+250 °С

     3,0/4,5
