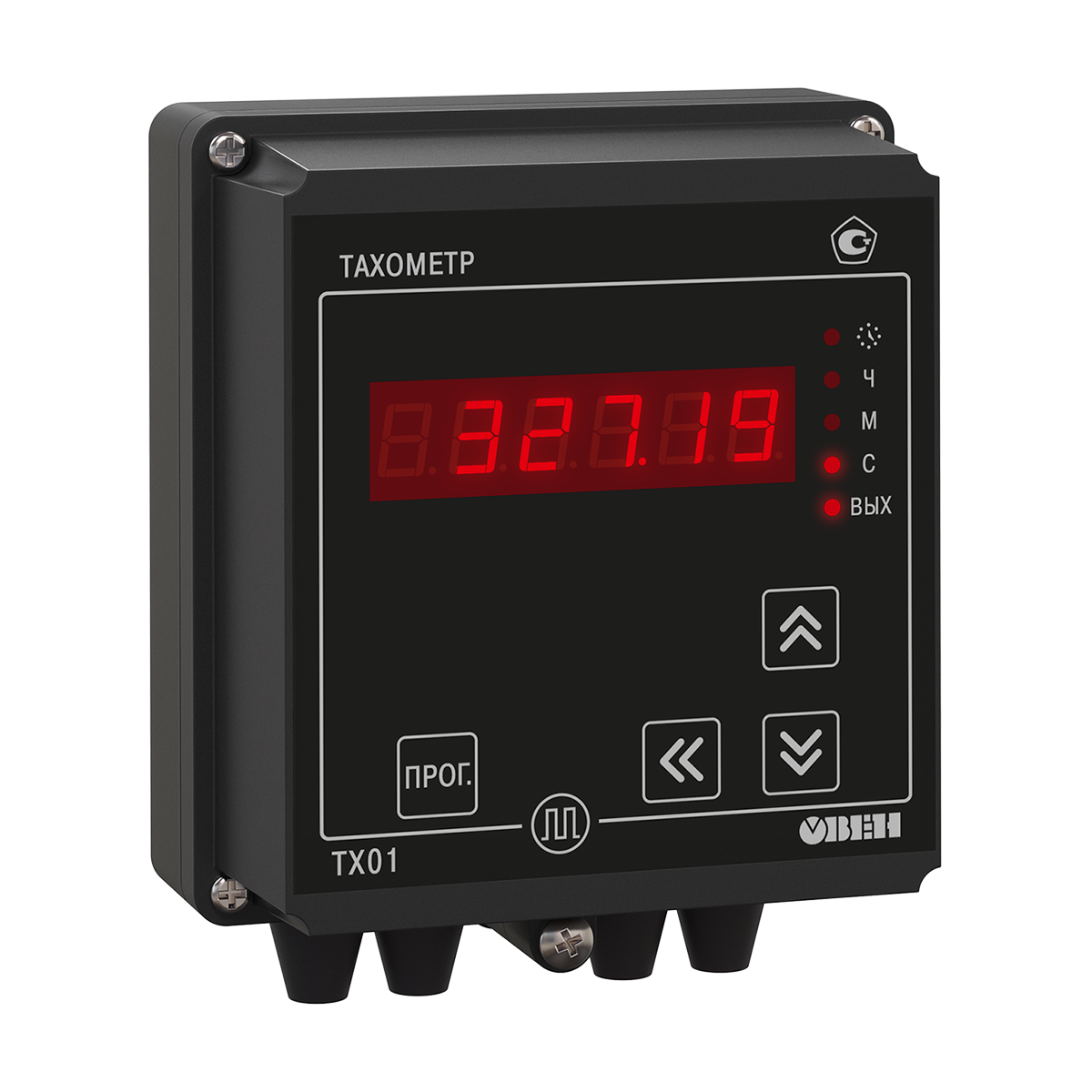

Назначение | Используется для суммарного подсчета количества продукции на транспортере, числа посетителей и т.д. | Адаптирован для управления системами дозирования жидкости и намоточными установками. | Адаптирован для работы с энкодерами. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля, экструзионной пленки, управления системами дозирования жидких сред и т.п. | Предназначен для подсчета импульсов, времени наработки, среднего или суммарного расхода жидкости (совместно с импульсными или частотными датчиками). | Предназначен для измерения скорости вращения вала, линейной скорости перемещения конвейера, времени наработки оборудования. |
Функциональная схема |  |  |  |  |  |
Напряжение питания | =10,5...34 В | Универсальный источник питания: ≈90...264 В или =20...34 В | Модификация 220: ≈90...250 В Модификация 24: =10,5...30 В | Универсальный источник питания: ≈90...264 В или =20...34 В | Модификация 224 (универсальный источник питания): ≈90...264 В или =20...34 В Модификация 24: =10,5...30 В |
Количество счетных каналов | 1 | 1 | 1 | 1 | 1 |
Разрядность индикации | 4 | 6 | 6 + 6 | 8 | 6 |
Входная частота | 200 Гц | 2,5 кГц | 10 кГц | 8 кГц | 2,5 кГц |
Перевод в реальные единицы измерения | - | + | + | + | + |
Тип счета | Прямой счет | Прямой счет | Прямой, обратный или реверсивный счет | Прямой счет |
Кнопка «Сброс» на передней панели | Да (блокируется перемычкой на клеммах) | Да (блокируется программно) | Нет |
Входы, количество | 2 | 4 | 4 | 3 | 2 |
Входы, тип | Сухой контакт, n-p-n | Сухой контакт, n-p-n/p-n-p | Сухой контакт, n-p-n/p-n-p, напряжение логических «0» и «1» (меандр) | Сухой контакт, n-p-n, напряжение логических «0» и «1» (меандр) | Сухой контакт, n-p-n |
Функции входов | Счет, сброс | Счет, старт/стоп, блокировка, сброс | Счет, сброс, блокировка | Счет оборотов, счетчик наработки |
Фильтрация сигнала | + | + | + | + | + |
Встроенный источник питания датчиков | - | =24 В, 50 мА | =24 В, 100 мА | =24 В, 50 мА |
Выходы, количество | - | 1 | 2 | 2 | 2 |
Выходы, тип | - | Р, К, С | И, У, Р, К, С |
Функции срабатывания выходов | - | 1. При значениях, меньших уставки (режим «Дозатор») - для управления системами дозирования жидкости и намоточными установками. 2. При значениях, больших уставки (режим «Сигнализатор») - сигнализирует о достижении уставки. | 1. При значениях, больших уставки. 2. При значениях, меньших уставки. 3. При достижении уставки включается на время t. 4. При значениях кратных уставке включается на время t. | 1. Включено при значениях, меньших уставки. 2. Включено при значениях, больших уставки. 3. Включено, если значение находится в заданном интервале. 4. Выключено, если значение находится в заданном интервале. 5. Включается на время t при достижении уставки. 6. Включается на время t при значении, кратном уставке. 7. ВУ изменяет состояние на противоположное при значении, кратном уставке. | Дискретное ВУ (Р, К, С ) - устройство сравнения (компаратор). 4 типа логики: - прямой гистерезис; - обратный гистерезис; - П-образная логика; - U-образная логика. Аналоговое ВУ (И, У) - П-регулятор и регистратор. |
Защита настроек паролем | Не программируется | + | + | + | + |
Сохранение настроек и результатов при отключении питания | + | + | + | + | + |
Интерфейсы (протоколы) | - | - | RS-485 (Modbus ASCII/RTU, ОВЕН), USB | RS-485 (ОВЕН) | RS-485 (Modbus ASCII/RTU) - март 2017 г. |
Конфигуратор для настройки с ПК | - | - | + | - | - |
Корпус | щитовой Щ3, 74×32×70 мм, IP54 со стороны передней панели | настенный Н, 130×105×65 мм, IP44 щитовой Щ1, 96×96×70 мм, IP54 со стороны передней панели щитовой Щ2, 96×48×100 мм, IP54 со стороны передней панели | настенный Н, 130×105×65 мм, IP44 щитовой Щ2, 96×48×100 мм, IP54 со стороны передней панели |
Температура эксплуатации | -20...+70 °С | +1...+50 °С | -20...+70 °С |
