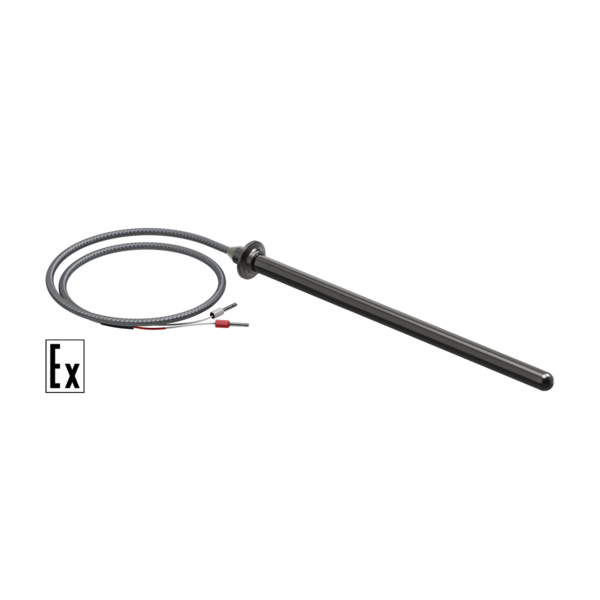

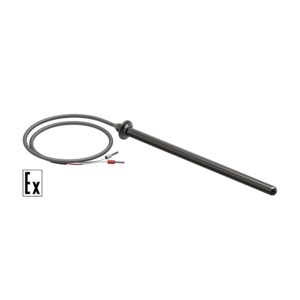

    ДТПХ094 термопары проволочные с кабельным выводом EXIA
    Сертификат средств измерений Россия
    Задать вопрос специалисту
    от 1 320,00
    Выбрать и заказать

    Датчики температуры имеют уровень искрозащиты Ex ia (особо взрывобезопасный), что сохраняет условия безопасности даже в случае одновременных и независимых повреждений.

    Среда измерения

    Взрывоопасные смеси газов, паров, а также легковоспламеняющихся и взрывчатых веществ.

    Искробезопасная цепь Ex ia. Датчики с маркировкой 0Ех ia IIC T1...Т6 Ga Х

    Искробезопасная электрическая цепь – это цепь, в которой разряды или термические воздействия, возникающие в нормальном или аварийном режиме работы электрооборудования, не вызывают воспламенения взрывоопасной смеси.

    Взрывозащищенность датчика обеспечивается следующими средствами

    • Выполнение конструкции датчика в соответствии с требованиями ГОСТ 31610.11-2014 (IEC 60079-11:2011).
    • Ограничение максимального тока Ii и максимального напряжения Ui в цепях датчика до искробезопасных значений.
    • Ограничение емкости Ci конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности Li.

    Ограничение тока и напряжения в цепях датчика до искробезопасных значений достигается за счет обязательного подключения датчика через барьер искрозащиты (рекомендуется ИСКРА-ТП.03), имеющий вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (маркировка [Ex ia] IIC).

    Показатели надежности термоэлектрических преобразователей ДТПхх4 при соблюдении условий эксплуатации в диапазоне температур от -40 до +400 °С (до +300 °С – для мод.014, 034):

    • вероятность безотказной работы – не менее 0,95 за 16 000 час;
    • средний срок службы – не менее 4 лет;
    • гарантийный срок эксплуатации – 2 года.

    Стандартный срок производства – от 7 рабочих дней.

    Расшифровка маркировки взрывозащиты датчиков температуры ОВЕН

    0Ех ia IIC T1...Т6 Ga Х

    0

    Датчики относятся к категории особо взрывобезопасного оборудования

    Ех

    Знак соответствия стандартам взрывозащиты

    ia

    Вид взрывозащиты – искробезопасная цепь, уровень «ia» (наивысший)

    IIC

    Группа позволяет использовать датчик в наиболее взрывоопасных нерудничных средах (например, водород, ацетилен)

    Т1…Т6

    Датчик может использоваться в температурных классах Т1…Т6, указанных в таблице

    Ga

    Уровень взрывозащиты датчика – «очень высокий», применены дополнительные средства взрывозащиты

    Х

    Особые условия эксплуатации датчиков

    Температурный класс в маркировке взрывозащиты

    Температурный класс

    Т1

    Т2

    Т3

    Т4

    Т5

    Т6

    Температура окружающей и контролируемой среды, не более

    425 °С

    275 °С

    195 °С

    130 °С

    95 °С

    80 °С

    Особые условия эксплуатации датчиков (знак Х в конце маркировки)

    • Подключение датчика к внешним цепям должно производиться через сертифицированные барьеры искробезопасности.
    • Установка, подключение, эксплуатация, тех. обслуживание и отключение датчика должно производиться в соответствии с технической документацией производителя.
    • Температурный класс в маркировке взрывозащиты термопреобразователей выбирается исходя из максимальной температуры окружающей среды и максимальной температуры контролируемой среды в соответствии с таблицей.

    Конструктивное исполнение

    Модель

    Параметры

    Материал

    Длина монтажной

    части L*, мм

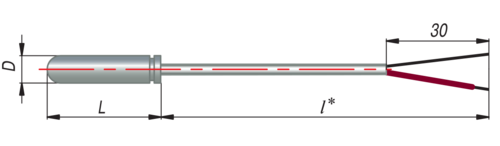

    Конструктивное исполнение ДТП014

    014

    D = 5 мм

    ДТПК, ДТПL
    латунь

    (-40…+300 °C)

    25

    024

    D = 8 мм

    ДТПК, ДТПL
    сталь 12Х18Н10Т

    (-40…+400 °С)

    30

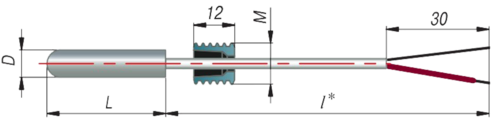

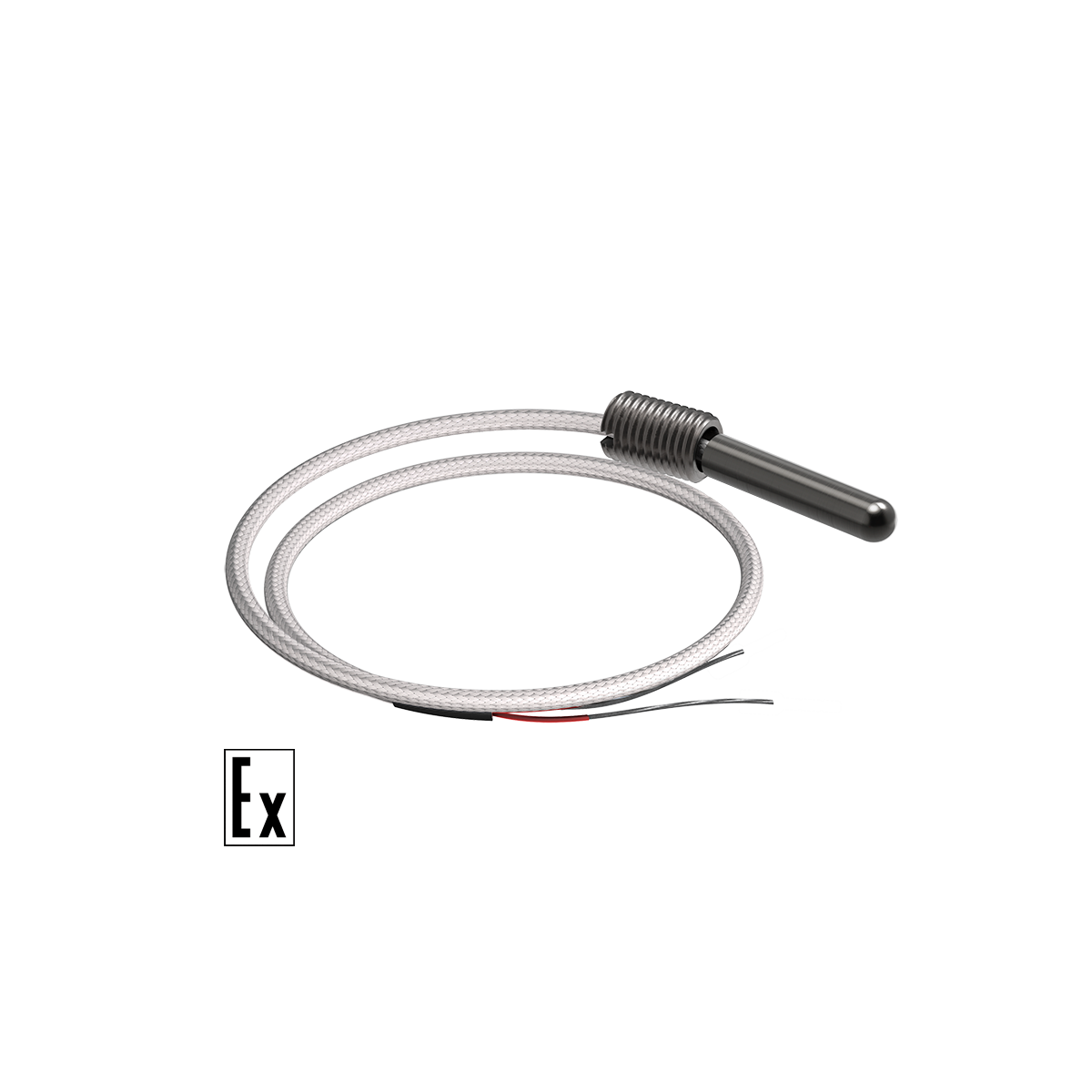

    Конструктивное исполнение ДТП034

    034

    D = 5 мм

    М = 8×1 мм**

    ДТПК, ДТПL

    латунь

    (-40…+300 °С)

    25

    044

    D = 8 мм

    M = 12×1,5 мм**

    ДТПК, ДТПL

    сталь 12Х18Н10Т

    (-40…+400 °С)

    30

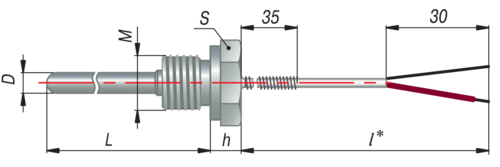

    Конструктивное исполнение ДТП054

    054

    D = 6 мм

    М = 16×1,5 мм**

    S = 22 мм, h = 9 мм

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000





    064

    D = 8 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

    074

    D = 10 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

    Конструктивное исполнение ДТП084

    084

    D = 10 мм

    M = 20×1,5 мм**

    S = 27 мм, h = 8 мм

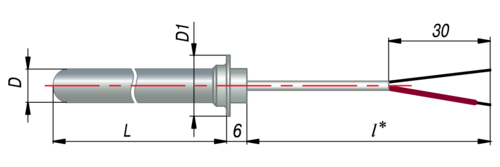

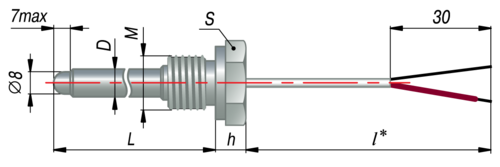

    Конструктивное исполнение ДТП094

    094

    D = 6 мм, D1 = 13 мм

    104

    D = 8 мм, D1 = 18 мм

    114

    D = 10 мм, D1 = 18 мм

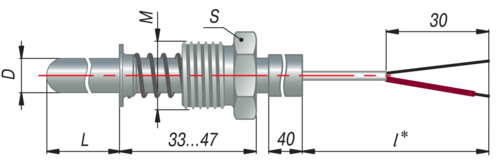

    Конструктивное исполнение ДТП124

    Подвижный штуцер

    124

    D = 6 мм

    M = 16×1,5 мм**

    S = 17 мм

    10, 32, 40,

    60, 80, 120,

    160, 200, 250,

    320, 400, 500

    134

    D = 8 мм

    M = 20×1,5 мм**

    S = 22 мм

    144

    D = 10 мм

    M = 20×1,5 мм**

    S = 22 мм

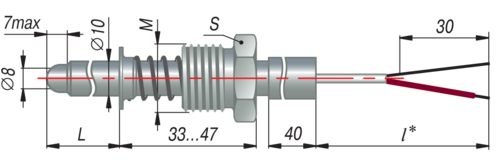

    Конструктивное исполнение ДТП154

    Подвижный штуцер

    154

    D = 10 мм

    M = 20×1,5 мм**

    S = 22 мм

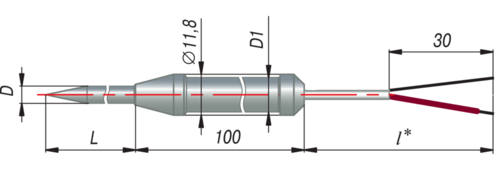

    Конструктивное исполнение ДТП194

    194

    D = 5 мм, D1 = 10 мм

    60, 80, 100,

    120, 160, 200,

    250, 320

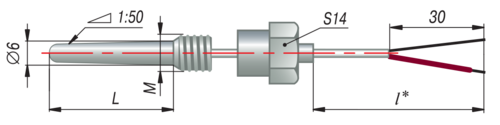

    Конструктивное исполнение ДТП204

    204

    M = 10×1 мм**

    S = 14 мм

    ДТПК, ДТПL
    латунь

    (-40…+400 °С)

    40, 65

    Конструктивное исполнение ДТП 534 и 554

    534

    d = 4,5 мм

    Под М4

    ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+250 °C –
    c кабелем СФКЭ;

    -40…+300 °C –
    c кабелем ДКТ;

    −40…+400 °C
    c кабелем КТППЭ)





    39

    554

    d = 5,5 мм

    Под М5

    39

    Конструктивное исполнение ДТП 564...594

    564

    d = 6,4 мм

    Под М6

    D = 19 мм

    S = 0,5 мм

    58

    574

    d = 8,4 мм

    Под М8

    D =22 мм

    S=0,75 мм

    61

    584

    d = 10,5 мм

    Под М10

    D = 26 мм

    S = 0,75 мм

    63

    594

    d = 13 мм

    Под М12

    D = 30 мм

    S = 1,0 мм

    71

    Конструктивное исполнение ДТП 644

    644

    D = 4,5 мм

    М = 6×1 мм

    S = 10 мм

    ДТПК, ДТПL
    сталь 12Х18Н10Т
    (-40…+300 °C –
    c кабелем ДКТ)

    13, 20, 30

    * Длина кабельного вывода l и длина монтажной части L выбираются при заказе.
    ** По спец. заказу возможно изготовление датчика с трубной резьбой.

    Примечания:

    1. С кабельным выводом из СФКЭ и диаметром термоэлектродов 0,7 мм изготавливаются только модели с диаметром арматуры 10 мм: 074, 114, 144,154.
    2. С кабельным выводом из СФКЭ изготавливаются:
      • Модели с диаметром арматуры 6 мм: ДТПХ124, ДТПХ094.
      • Модели с диаметром монтажной части 8 мм, кроме ДТПХ024 и ДТПХ044.
    3. С кабельным выводом из СФКЭ и диаметром арматуры 5 мм датчики не изготавливаются.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.

    Термопарные провода, поставляемые в качестве кабельного вывода совместно с ДТПХхх4

    Кабель термопарный тип К (ХА), хромель-алюмель

    Конструктивное исполнение

    Наименование

    Описание

    Температурный

    диапазон

    Внешний диаметр

    (толщина/ширина)

    Одножильный кабель термопарный ОВЕН ДКТК

    1 – термоэлектродная проволока

    2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

    ДКТК011-0,5

    ДКТК011-0,7

    Одножильный

    Диаметр проводов:

    0,5 мм/0,7 мм

    (указывается при заказе)

    Изоляция нить К11С6

    Красной термоусадочной трубкой помечен положительный электрод

     -40…+300 °С

    1,8/2,0

    2,0/2,8

    Многожильный кабель термопарный ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

    3 – обмотка фторопластовой запеченной пленкой

    7 – экран из медной луженной оловом проволоки

    Кабель

    СФКЭ ХА

    2×0,5

    Многожильный

    Х – положительная жила, сплав хромель

    А – отрицательная жила, сплав алюмель

    2 – количество жил

    0, 5 – сечение жилы

    Красный наконечник НШВИ установлен на положительный электрод.

    -60…+250 °С

     3,0/4,5

    Многожильный кабель термопарный ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2- стеклонить

    3 – слюда

    4 – стеклонить

    5 – экран из нержваеющей стали

    Кабель

    КТППЭ-ХА

    Одножильный

    Диаметр жил: 0,5 мм

    Красной термоусадочной трубкой помечен положительный электрод

    -50…+400 °С

     2,7/4,0

    Кабель термопарный тип L (ХK), хромель-копель

    Конструктивное исполнение

    Наименование

    Описание

    Температурный

    диапазон

    Внешний диаметр

    (толщина/ширина)

    Одножильный кабель термопарный ОВЕН ДКТL

    1 – термоэлектродная проволока

    2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком

    ДКТL011-0,5

    ДКТL011-0,7

    Одножильный

    Диаметр проводов:

    0,5 мм/0,7 мм

    (указывается при заказе)

    Изоляция – нить К11С6

    Красной термоусадочной трубкой помечен положительный электрод

     -40…+300 °С

    1,8/2,0

    2,0/2,8

    Многожильный термопарный кабель ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2, 4, 5, 6 – обмотка стеклонитью с пропиткой нагревостойким лаком

    3 – обмотка фторопластовой запеченной пленкой

    7 – экран из медной луженной оловом проволоки

    Кабель

    СФКЭ ХК

    2×0,5

    Многожильный

    Х – положительная жила, сплав хромель

    К – отрицательная жила, сплав копель

    2 – количество жил

    0, 5 – сечение жилы

    Красный наконечник НШВИ установлен на положительный электрод.

    -60…+250 °С

     3,0/4,5

    Многожильный кабель термопарный ОВЕН СФКЭ

    1 – термоэлектродная проволока

    2- стеклонить

    3 – слюда

    4 – стеклонить

    5 – экран из нержваеющей стали

    Кабель

    КТППЭ-ХК

    Одножильный

    Диаметр жил: 0,5 мм

    Красной термоусадочной трубкой помечен положительный электрод

    -50…+400 °С

    2,7/4,0

    Технические характеристики

    Модификации

    Видео

    Конфигуратор (тестовый режим)

    Документация

    Сопутвующие товары

    Статьи

    Новости

    Задать вопрос специалисту

    Опросный лист для выбора датчика температуры
