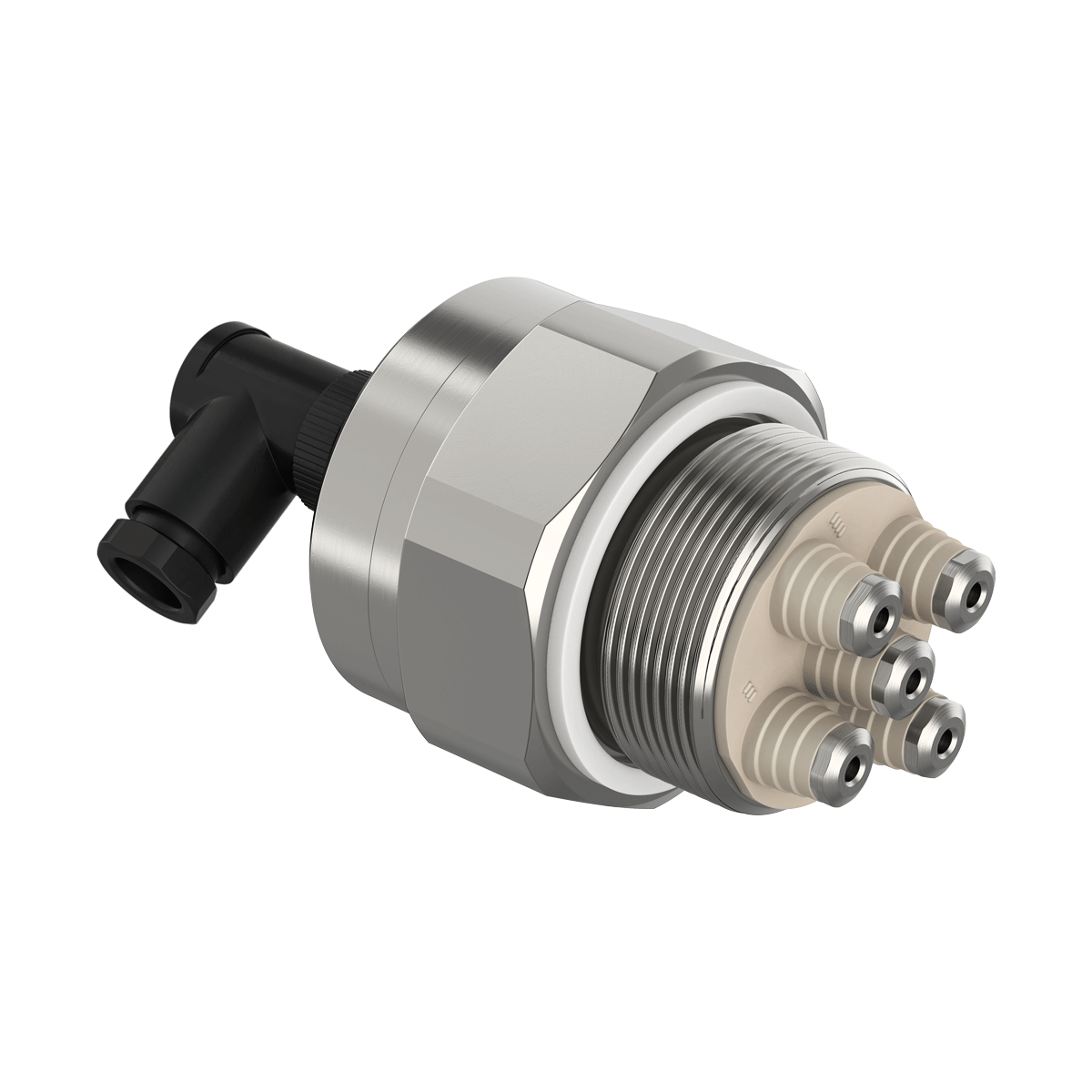

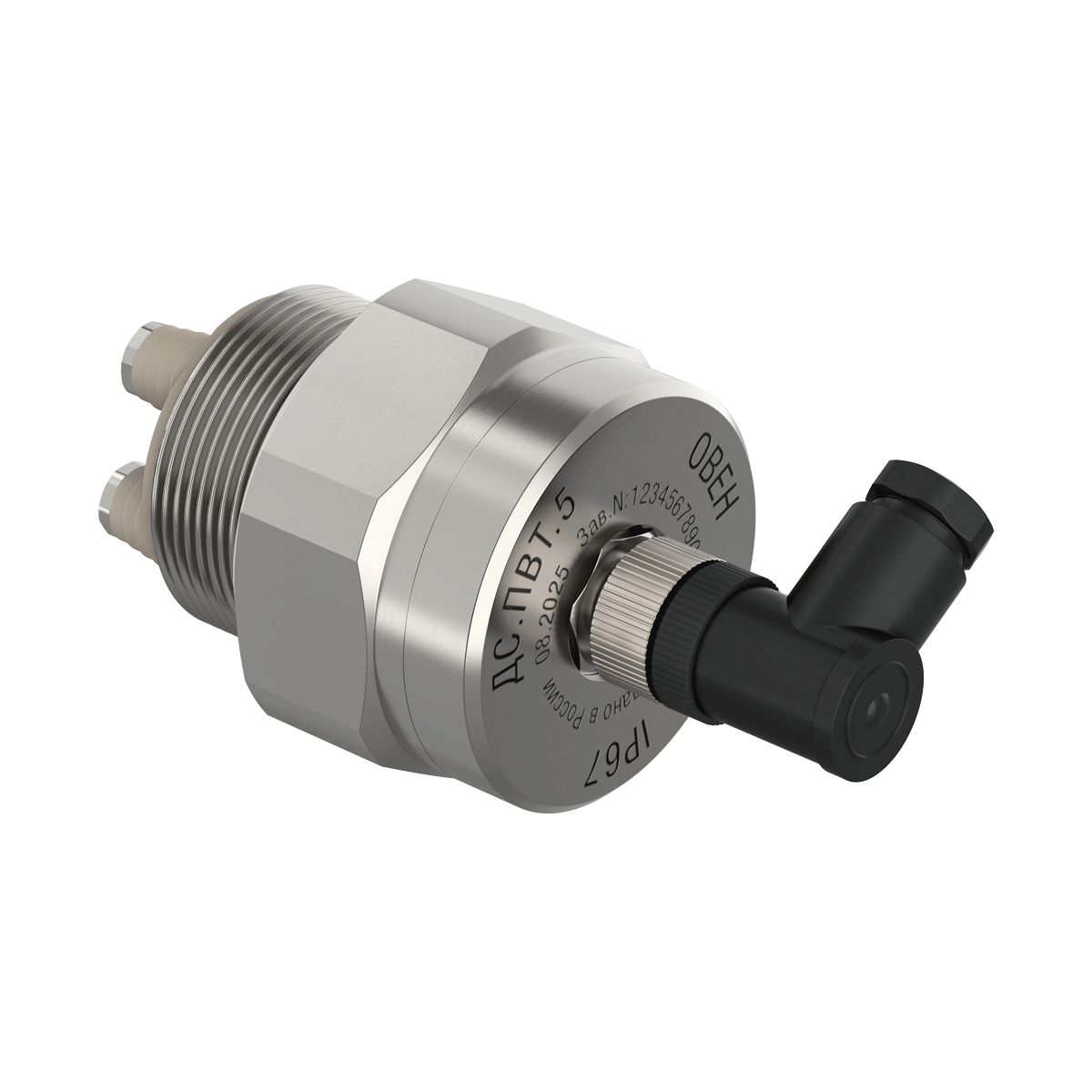

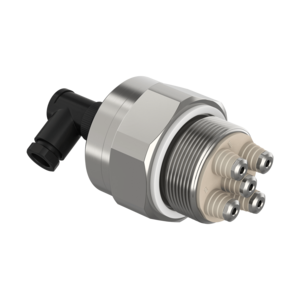

ДС.ПВТ.5 датчик уровня кондуктометрический 5-стержневой
Датчик уровня кондуктометрический ДС.ПВТ.5 предназначен для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.), неагрессивных к материалу датчика.
Отличительные особенности
- 5-электродное исполнение позволяет экономично реализовать многоуровневый контроль.
- Подходят для контроля уровня жидкости, находящейся под давлением до 2.5 МПа.
- Широкий диапазон температуры рабочей среды: от -40 до +130 °С.
- Совместимость со стержнями М3 и М4*.
- Материал стержней* датчика: нержавеющая сталь 12Х18Н10Т или AISI 304.
- Удобное электрическое подключение посредством компактного разъёма М12.
- Гигиенический (пищевой) сертификат.
*Электроды (стержни) М3, M4 для датчика в комплект поставки не входят и приобретаются по отдельному заказу.

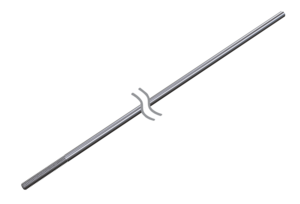

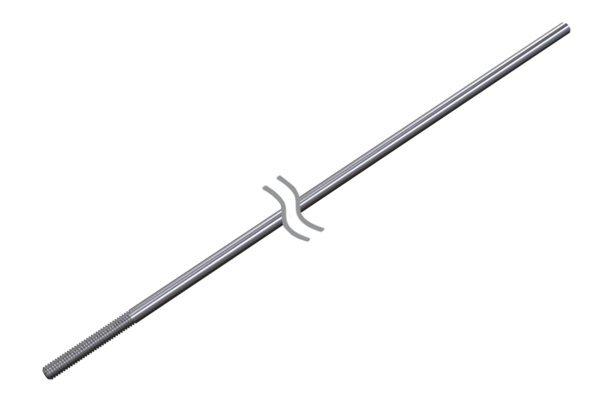

Стержни (электроды) для кондуктометрических датчиков уровня
Стержни М3 выпускаются в исполнениях: 0,15 / 0,25 / 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.
Стержни М4 выпускаются в исполнениях: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 1 / 1,5 / 1,95 с адаптером / 2 / 2,5 / 3 м.

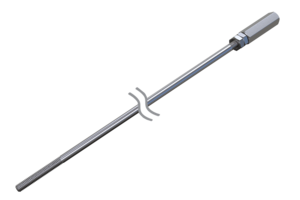

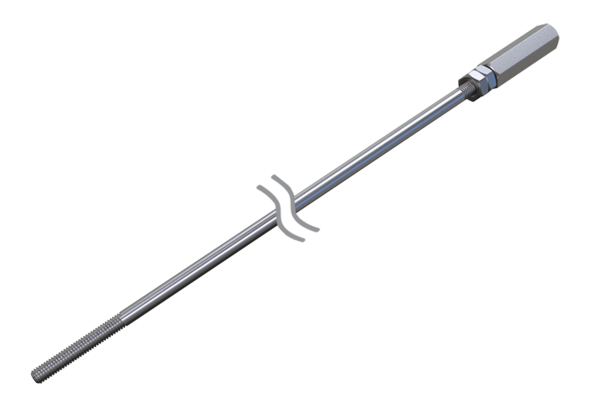

Стержень с адаптером позволяет увеличивать длину электродов. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.
Материал электродов – сталь нержавеющая 12Х18Н10Т или AISI 304.
Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется между сигнальными электродами, установленными на необходимом уровне, и общим, расположенным в центре датчика. При достижении жидкостью в емкости определенного уровня, рабочая жидкость замыкает сигнальный электрод датчика на общий электрод, вызывая в цепи датчика электрический ток.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов, соответственно и число измеряемых уровней, можно увеличить до пяти, при условии, что общим электродом будет служить стенка резервуара.
Элементы конструкции датчика:
1 – корпус;
2 – угловой разъем М12;
3 – электрод сигнальный (4 шт.);
4 – электрод общий;
5 – держатель электродов.

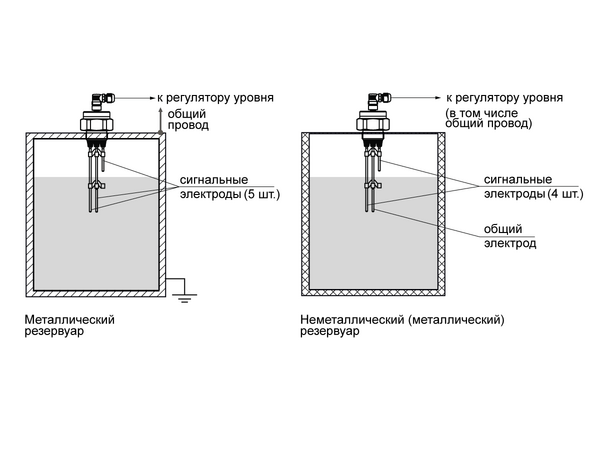

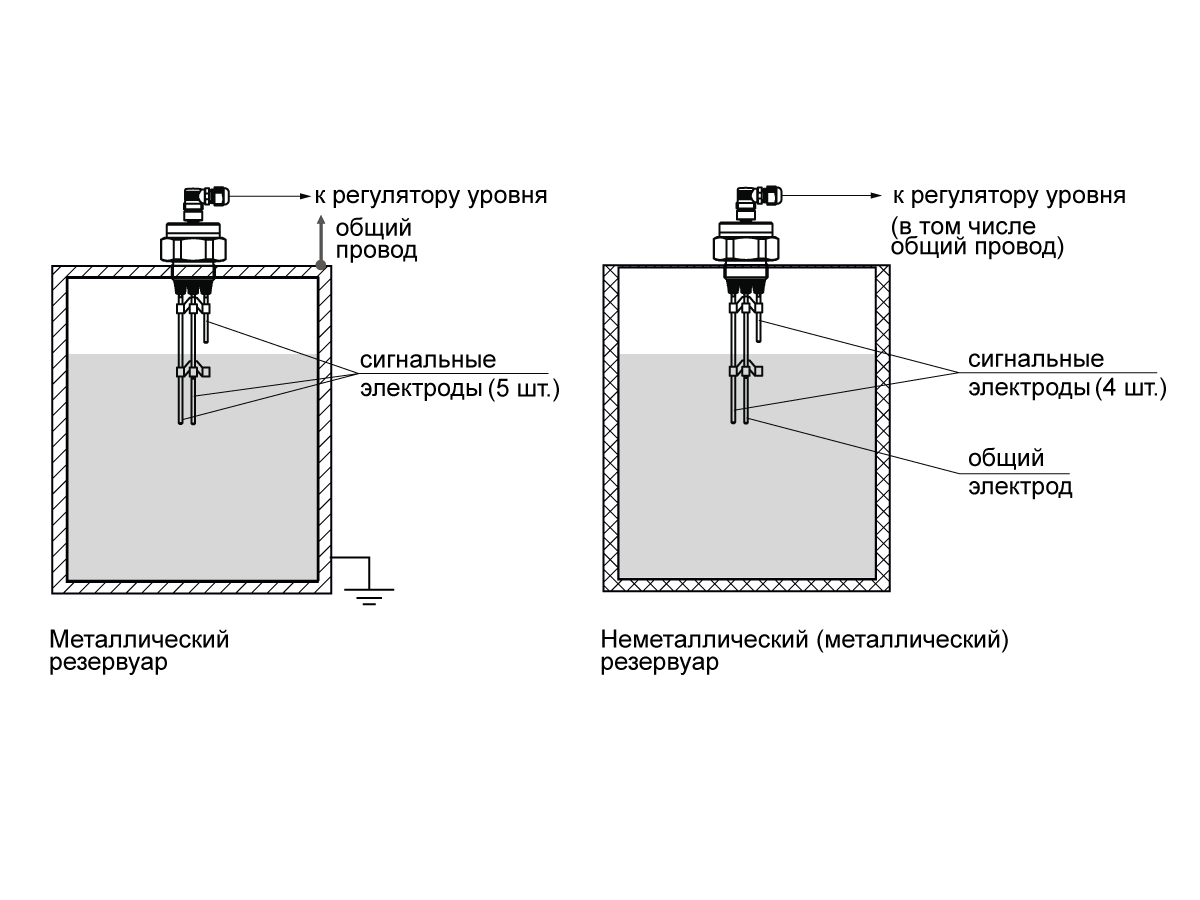

Пример монтажа датчика
