Датчики температуры для пищевой, косметической и фармацевтической промышленности
Технические характеристики
Конструктивные исполнения датчиков
Конструктивное исполнение разъема и коммутационной головки
| ДТС205 | ДТС305М | ДТС315М | ДТС415М |
 |  |  |  |
| Кабельный ввод, Разъем М12 ¾ pin | Кабельный ввод М20×1,5 | Кабельный ввод М16х1,5 | Кабельный ввод М20×1,5 |
| Диаметр подключаемого кабеля до 7 мм | Диаметр подключаемого кабеля до 12 мм | Диаметр подключаемого кабеля до 8 мм | Диаметр подключаемого кабеля до 12 мм |
Конструктивные исполнения датчиков
| Конструктивное исполнение | Модель | Параметры | Материал | Длина монтажной части L, мм |
 | ДТС294 | D=3 мм | сталь12Х18Н10Т | От 60 до 320 |
|
| ДТС164 | D=4 мм, D1=10 мм | ||
| ДТС174 | D=5 мм, D1=10 мм | |||
| ДТС184 | D=6 мм, D1=10 мм | |||
| ДТП194 | D=5 мм, D1=10 мм | |||
 DIN 32676 | ДТС205 | D=6 мм Диаметр CLAMP А = 50,5 мм (для DN 25; 32; 40) А = 64 мм (для DN 50) | AISI 316 | От 40 до 630 |
 DIN 32676 | ДТС305М | |||
 | ДТС315М | |||
 | ДТС415М |
Примечание:
- Длина кабельного вывода l и длина монтажной части L выбираются при заказе. Длина монтажной части L указывается с шагом 20 мм.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части и длине кабельного вывода – суммарная длина монтажной части (L) и кабельного вывода (l) должна быть:
- для 50М, 50П – не производим;
- для 100П, 100М, РТ100 – не более 320 мм;
- для РТ500 – не более 1600 мм;
- для РТ1000 – не более 3200 мм.
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
- Датчики модели ДТС294 и ДТС164 изготавливаются только с сенсорами РТ100.
- Датчики модели ДТС294 изготавливаются только по 2-проводной или 3-проводной схеме внутренних соединений проводников.
- Датчики модели ДТС205 изготавливаются только с сенсорами РТ100, РТ1000 и только по 3-проводной или 4-проводной схеме внутренних соединений проводников.
- ДТС305М, ДТС315М, ДТС415М изготавливается только с сенсором РТ100 с металлической коммутационной головкой и диапазонами преобразования 3, 5, 12, 73.
Особенности монтажа датчиков температуры с CLAMP: ДТС205, ДТС305М
Особенности монтажа ДТС205
Особенности монтажа ДТС305М
Особенности монтажа ДТС315М
Совместите механическое присоединение датчика и ответную часть, обязательно установив между ними уплотнительное кольцо. Прижмите датчик хомутом. Комплект CLAMP для установки датчиков температуры.

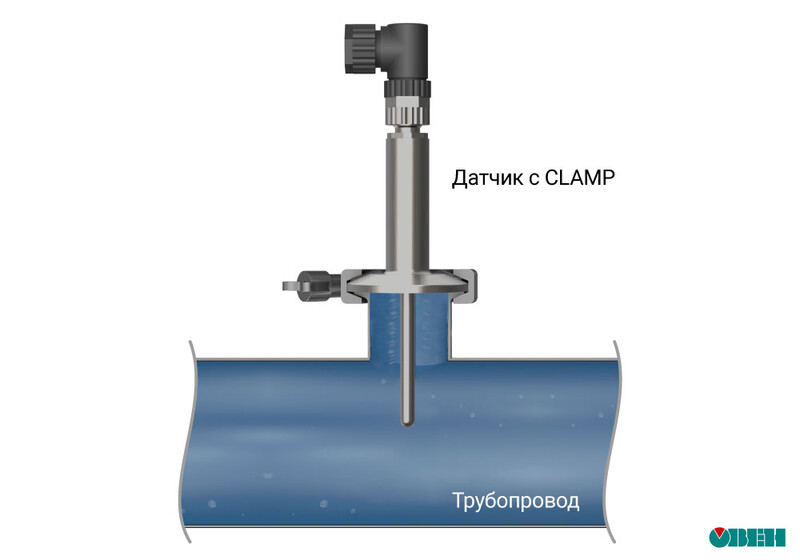

Датчик температуры с CLAMP ДТС205 в техпроцессе
