CODESYS V3.5. Визуализация

[Евгений Кислов]

А есть ли пример или описание?

Напишите, пожалуйста, мне в телеграм (см. в подписи) - обсудим вашу задачу более предметно.

[GoodLuck]

Здравствуйте.

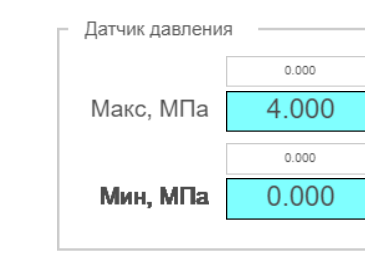

Есть проект для ПЛК210. Визуализация в Codesys онлайн и на подключенном устройстве (панели) отображается, к сожалению? по разному. Видно на скринах.

Как-то можно это починить?


Проект для SP17 https://disk.yandex.ru/d/IUHMzlMMzXgbmg

[Евгений Кислов]

Здравствуйте.

Есть проект для ПЛК210. Визуализация в Codesys онлайн и на подключенном устройстве (панели) отображается, к сожалению? по разному. Видно на скринах.

Как-то можно это починить?


Проект для SP17 https://disk.yandex.ru/d/IUHMzlMMzXgbmg

Добрый день.
Похоже на баг CODESYS.
Как обходное решение - можно собирать значение в виде единой WSTRING переменной, используя для дробной части subscript цифры, доступные в Unicode (U+208x).
https://en.wikipedia.org/wiki/Unicod...bscripts_block


[GoodLuck]

Добрый день.
Похоже на баг CODESYS.
Как обходное решение - можно собирать значение в виде единой WSTRING переменной, используя для дробной части subscript цифры, доступные в Unicode (U+208x).
https://en.wikipedia.org/wiki/Unicod...bscripts_block


Спасибо за подсказку.

Опытным путем выяснила, что текст корректно отображается, если свойства Горизонтальное и Вертикальное выравнивание имеют значение По центру.
Если поставить Вверх, Вниз, Вправо, Влево поведение элемента непредсказуемо.

[МихаилГл]

Это на том же ПК, с которого программируете ПЛК? Было чтото такое, когда на другом ПК шрифтов не хватало. Решилось перетаскиванием папки fonts с одного на другой (меню установить шрифты...).

PS А да, у вас на том же ПК...

[Sergey361]

Разрешение у экрана в визуализации и у панели совпадают?

[GoodLuck]

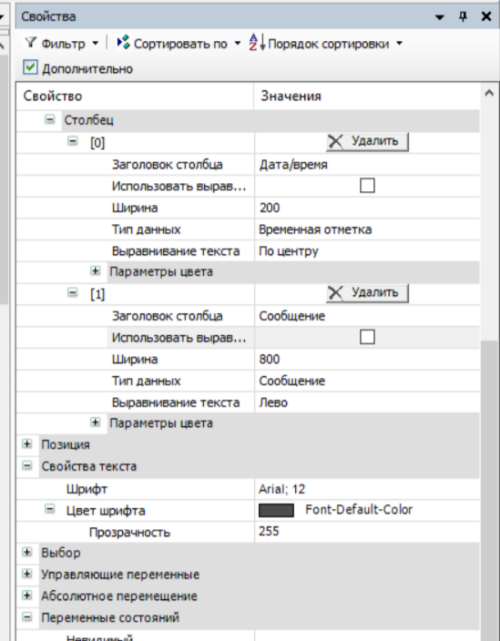

В Таблице Тревог в режиме онлайн и на веб-визуализации по-разному отображается текст в столбце Сообщение.

В первом случае, текст спозиционирован правильно, по вертикали по центру.
А во втором случае, текст выровнен вверх по вертикали.

Понятно, что вероятнее всего это баг CODESYS, но возможно ли это поправить?

[Евгений Кислов]

В Таблице Тревог в режиме онлайн и на веб-визуализации по-разному отображается текст в столбце Сообщение.

В первом случае, текст спозиционирован правильно, по вертикали по центру.
А во втором случае, текст выровнен вверх по вертикали.

Понятно, что вероятнее всего это баг CODESYS, но возможно ли это поправить?

Выложите простой проект для воспроизведения, пожалуйста.

[GoodLuck]

Выложите простой проект для воспроизведения, пожалуйста.

https://disk.yandex.ru/d/_KYWuvYBG8YuyQ

[Евгений Кислов]

https://disk.yandex.ru/d/_KYWuvYBG8YuyQ

У вас практически во всех текстах тревог есть переход на новую строку - поэтому вы его и наблюдаете.
Вам нужно его убрать.
