Устройство охладительное УО радиатор для пассивного охлаждения рабочей среды перед измерительным прибором
Габаритные размеры и особенности конструкции
Расчётные модели охлаждения
ВАЖНО! Расчёты охлаждения представлены путём программного метода, эксперименты с охлаждением на практике не проводились.
При расчете нужно учитывать, что в связке отборного устройства при монтаже датчиков давления и манометров обязательно используются клапаны или вентильные блоки, которые, в свою очередь, дают дополнительную площадь пассивного охлаждения, и температура на выходе к измерительному устройству будет ниже, чем показаны на рисунках. При моделировании мы этого не учитывали, так как клапаны и вентильные блоки могут использоваться разных вариантов. Мы показали только работу охлаждения отдельно взятого УО.

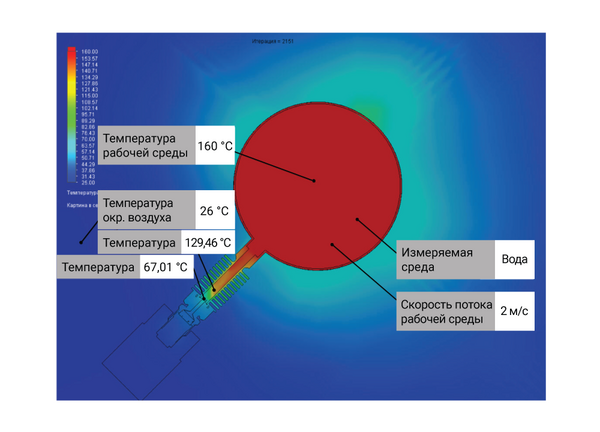

| Пример моделирования №1. Охлаждение воды | |
|  |

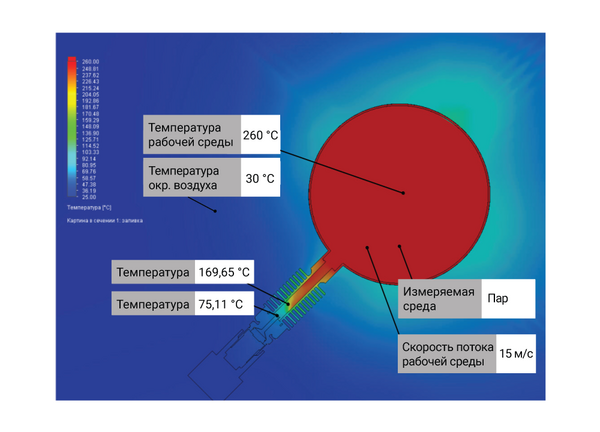

| Пример моделирования №2. Охлаждение пара | |
|  |

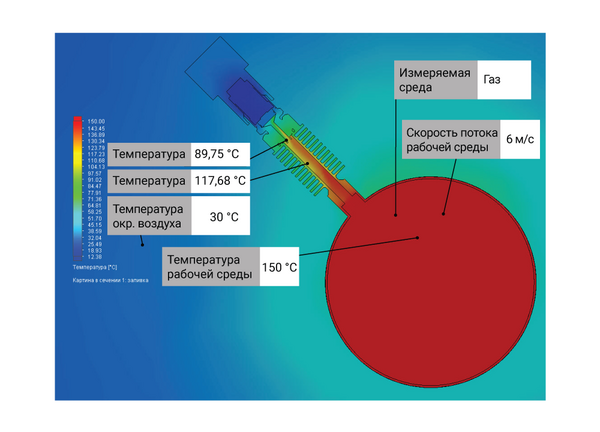

| Пример моделирования №3. Охлаждение газа | |
|  |
Модификации
Варианты исполнений охладителя
| Модификация | Резьба к процессу | Резьба к преобразователю |
| УО-100.40 | Наружная М20×1,5 | Внутренняя М20×1,5 |
| УО-100.40.2 | Наружная G1/2" | Внутренняя G1/2" |
| УО-100.40.1.2 | Наружная М20×1,5 | Внутренняя G1/2" |
| УО-100.40.2.1 | Наружная G1/2" | Внутренняя М20×1,5 |
| УО-100.40.3 | Наружная К1/2" (NPT 1/2") | Внутренняя К1/2" (NPT 1/2") |
| УО-100.40.3.1 | Наружная К1/2" (NPT 1/2") | Внутренняя М20×1,5 |
| УО-100.40.3.2 | Наружная К1/2" (NPT 1/2") | Внутренняя G1/2" |
