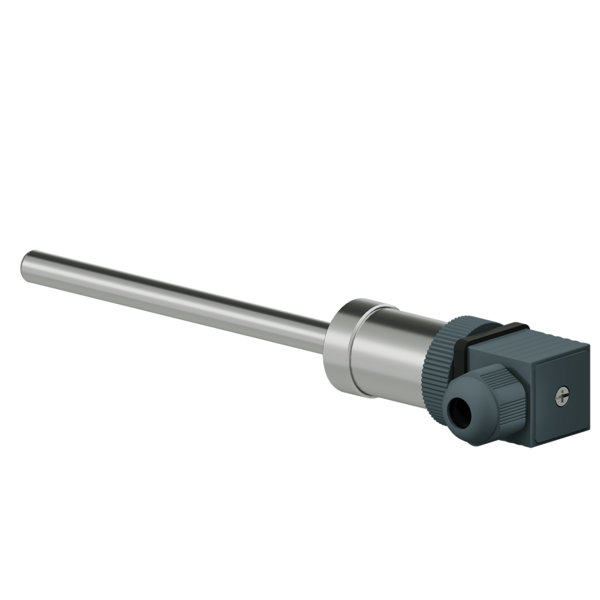

ДТСхх2 термосопротивления с коммутационным разъемом DIN
Технические характеристики
Конструктивные исполнения датчиков
Конструктивное исполнение | Модель | Материал защитной арматуры | Диаметр монтажной части, D, мм | Длина монтажной части, L, мм | Длина вспомогательного размера, L1, мм (при наличии) | Тип и размер резьбы М*, мм |
012 | Сталь 12Х18Н10Т | 6, 8, 10
| От 60 до 2000 | - | - | |
032 | 5 | F - фланец | ||||
6, 8, 10 | От 40 до 280 | Выбирается при заказе | ||||
Приварной штуцер | 042 | От 30 до 280 0 - не указывается | ||||
732 | 10 | От 80 до 2000 | От 40 до 280 | |||
752 | От 60 до 2000 | |||||
222 | Медь | - | От 50 до 120 | - | - |
*По заказу возможно изготовление датчика с другой резьбой.
Примечания:
- Датчики с двумя чувствительными элементами изготавливаются:
- только по 2-проводной схеме;
- только для моделей с диаметром защитной арматуры 8 и 10 мм;
- с диаметром монтажной части 8 мм выпускаются с длиной монтажной части в диапазоне 100 мм ≤ L < 1500 мм.
- модель ДТС222 с 2 ЧЭ не производится.
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по суммарной длине монтажной части L и вспомогательного размера L1:
- 50П – не производим;
- для 50М – не более 200 мм;
- для 100М, 100П, РТ100 – не более 630 мм.
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).
-
Модель ДТС032 с фланцем:
-
с сенсорами 50П, 100П не изготавливается;
-
по 4-проводной схеме не изготавливается;
-
при выборе длины монтажной части необходимо учитывать толщину (12 мм) подвижного фланца.
-
Конструктивное исполнение DIN-разъема типа 43650*
- Разъем DIN 43650
- Кабельный ввод М16х1,5
- Диаметр подключаемого кабеля: от 3 до 7 мм
Схемы внутренних соединений проводов
Количество ЧЭ | Двухпроводная схема соединений | Трехпроводная схема соединений | Четырехпроводная схема соединений |
Один ЧЭ | |||
Два ЧЭ | - | - |
