  • ДТПХхх5 термопары проволочные с коммутационной головкой

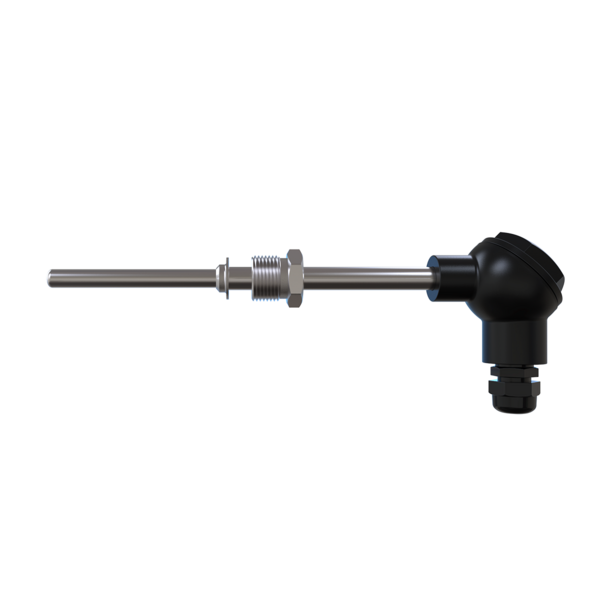

    ДТПХхх5 термопары проволочные с коммутационной головкой
    Сертификат средств измерений Россия
    Задать вопрос специалисту
    от 1 284,00
    Выбрать и заказать

    Предназначены для температурных измерений твердых, жидких и газообразных сред. Позволяют проводить измерения достаточно высоких температур – до 900 °С. Присоединение термопар хх5 к измерительной линии производится термопарным кабелем (кабель в комплекте не поставляется, заказывается отдельно).

    Номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001:

    • ТХА (К) – для ДТПК
    • ТХК (L) – для ДТПL

    Показатели надежности термоэлектрических преобразователей ДТПХхх5 при соблюдении условий эксплуатации в диапазоне температур от -40 до +600 °С для ДТПL (ХК) и от -40 до +800 °С для ДТПК (ХА) (до +900 °С в зависимости от материала арматуры):

    • вероятность безотказной работы – не менее 0,95 за 16 000 час;
    • средний срок службы – не менее 4 лет;
    • гарантийный срок эксплуатации – 2 года.

    Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:

    • 200 °С – для клеммных головок из алюминиевого сплава;
    • 120 °С – для головок из полиамида.

    Для монтажа датчиков ДТПХхх5 со штуцером на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1 и Б.У.1.

    Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: ДТПК (L) без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

    Конструктивное исполнение коммутационной головки для ДТП

    Стандартное исполнение

    Увеличенная

    Пластмассовая Металлическая Пластмассовая

    Металлическая

    Модели с коммутационной головкой ОВЕН ДТП

     Модели с коммутационной головкой ОВЕН ДТСП

    Модели с коммутационной головкой ОВЕН ДТП

     Модели с коммутационной головкой ОВЕН ДТП

    М16×1,5

    Кабельный ввод М16×1,5

    Кабельный ввод М16×1,5

    Кабельный ввод М20×1,5

    Диаметр подключаемого кабеля до 8 мм

    Диаметр подключаемого кабеля до 8 мм

    Диаметр подключаемого кабеля до 8 мм

    Диаметр подключаемого кабеля до 10 мм

    Конструктивные исполнения датчиков

    Конструктивное исполнение

    Модель

    Параметры

    Материал

    Длина монтажной части L, мм

    Конструктивное исполнение ДТП015

    015

    D=8 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000

    025

    D=10 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    ДТПК сталь 10Х23Н18

    (-40…+900 °С)

    Конструктивное исполнение ДТП035

    Подвижный штуцер

    035

    D=8 мм,

    M=20×1,5 мм**, S=22 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    045

    D=10 мм,

    M=20×1,5 мм**, S=22 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 С)

    ДТПК сталь 10Х23Н18

    (-40…+900 °С)

    Конструктивное исполнение ДТП055

    Подвижный штуцер

    055

    D=10 мм,

    M=20×1,5 мм**, S=22 мм

    ДТПL сталь 12Х18Н10Т

     (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    80, 100, 120,

    160, 180, 200,

    250, 320, 400,

    500, 630, 800,

    1000, 1250, 1600,

    2000

    Конструктивное исполнение ДТП065

    065

    D=8 мм,

    M=20×1,5 мм**, S=27 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    60, 80, 100,

    120, 160, 180,

    200, 250, 320,

    400, 500, 630,

    800, 1000, 1250,

    1600, 2000

    075

    D=10 мм,

    M=20×1,5 мм**, S=27 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    ДТПК сталь 10Х23Н18

    (-40…+900 °С)

    085

    D=10 мм,

    M=27×2 мм**, S=32 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    ДТПК сталь 10Х23Н18

    (-40…+900 °С)

    Конструктивное исполнение ДТП095

    Подвижный штуцер

    095

    D=10 мм,

    M=20×1,5 мм**, S=22 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    Конструктивное исполнение ДТП105

    105

    D=8 мм,

    M=20×1,5 мм**, S=27 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    Конструктивное исполнение ДТП185

    Подвижный штуцер

    185

    D=10 мм, M=22×1,5 мм**,

    S=27 мм

    ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    ДТПК сталь 10Х23Н18

    (-40…+900 °С), диаметр 10 мм

    60, 80, 100, 120,

    160, 180 ,200,

    250, 320, 400,

    500, 630, 800,

    1000, 1250,

    1600, 2000

    195

    D=10 мм, M=27×2 мм**,

    S=32 мм

    Конструктивное исполнение ДТП205

    Подвижный штуцер

    205

    D=10 мм, M=22×1,5 мм**,

    S=27 мм, R=9,5 мм

    215

    D=10 мм, M=27×2 мм**,

    S=32 мм, R=12 мм

    Конструктивное исполнение ДТП265

    Подвижный штуцер

    265

    D=6 мм, M=22×1,5 мм**,

    S=27 мм

     ДТПL сталь 12Х18Н10Т

    (-40…+600 °С)

    ДТПК сталь 12Х18Н10Т

    (-40…+800 °С)

    60, 80, 100, 120,

    160, 180, 200,

    250, 320, 400,

    500, 630, 800,

    1000

    ** По спецзаказу возможно изготовление датчика с другой резьбой.

    Примечания:

    1. Исполнение с двумя чувствительными элементами возможно для моделей:
    • с диаметром защитной арматуры 8 мм, пластмассовой коммутационной головкой и длиной монтажной части от 60 до 200 мм;

    • с диаметром защитной арматуры 8 мм и металлической коммутационной головкой;

    • с диаметром защитной арматуры 10 мм.

    1. Исполнение с термоэлектродами диаметром 1,2 мм и металлической коммутационной головкой возможно только для моделей с диаметром монтажной части 10 мм: 025, 045, 075, 185, 195, 205 и 215.
      С пластиковой головкой и термоэлектродами 1,2 мм изготавливаются модели с диаметром арматуры 8 мм и 10 мм.

    Для присоединения датчика к вторичным устройствам вы можете подобрать кабели для термопар.
