СИ20 счетчик импульсов с преобразованием физической величины

Не получается задать режим работы «Дозатор» в счетчике импульсов СИ20, прибор не дает изменить значение параметр OUT.

1. Эта блокировка была сделана специально, чтобы защитить пользователя от неправильной настройки счетчика в данном режиме. Для начала нужно зайти в режим программирования и выбрать параметр rSt (тип работы по сигналу сброс) и выставить его значение в состояние rSt=StoP.Далее вы должны определиться как прибор будет вести себя по достижению уставки:
   - продолжал счет и отображал, количество посчитанное счетчиком
   - сбрасывался в ноль и ждал нового запуска
   Если вы выбираете первый вариант то параметр SPM=Cnt, если второй, тогда SPM=rStStP
2. Далее выбираем параметр oUt и выставляем его oUt=2
3. Теперь пользователю остается только выставить необходимую уставку.

Каким образом СИ20 может считать количество жидкости?

1. Для этого необходимо приобрести импульсный датчик расхода жидкости.
2. Установить датчик на трубопровод.
3. В документации на датчик посмотреть информацию сколько миллилитров, литров или м³ протекает через датчик за один импульс, допустим это значение будет равно 0,25 литра.
4. Далее заходим в режим программирования и выбираем разрядность дробной части множителя FdP=2,
5. В параметре F выбираем F=0,25.

Теперь при каждом новом пришедшем импульсе значение на индикаторе будет увеличиваться на 0,25 литра.

Может ли СИ20 работать с энкодером?

СИ20 не поддерживает работу с энкодером, в качестве датчика к СИ20 можно подключить датчик типа «сухой контакт» или бесконтактный датчик NPN / PNP типа

Приобрели у вас счетчик СИ20 и бесконтактный датчик ВБ, подскажите как правильно подключить датчик?

Поскольку у СИ20 универсальный вход NPN / PNP приведу схемы для обоих вариантов:

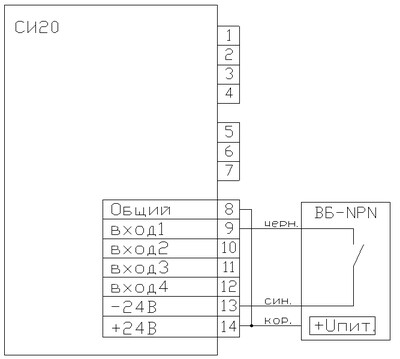

Подключение датчиков ВБ с NPN переходом

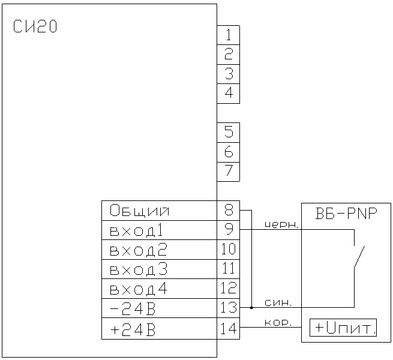

Подключение датчиков ВБ с PNP переходом

Подключил датчик к СИ20 строго по схеме, но счет не идет, в чем может быть проблема?

Если вы в очередной раз проверили схему и убедились, что подключение произведено правильно, то нужно определить в каком состоянии находится счетчик: «СТАРТ» или «СТОП». Для этого на передней панели есть светодиод старт/стоп, если он горит то прибор находится в состоянии «СТОП» и игнорирует входные импульсы. Чтобы перевести счетчик в режим «СТАРТ» нужно подать единичный импульс на вход 2, в этом режиме счетчик считает импульсы.
