Термопарные разъёмы для подключения термопар типа ХА(К), НН(N), ЖК(J), ПП(S) к линии связи
Термопарные разъемы применяются для быстрого подключения/отключения термопары к линии связи до измерительного прибора. Контакты разъемов производятся из соответствующих термопарных или компенсационных сплавов, что позволяет избежать дополнительных температурных погрешностей из-за образования ложного рабочего спая. Контакты разъёмов сделаны специально разных размеров и нанесена их полярность, благодаря чему обеспечивается правильное подключение.
Разъёмы поставляются как отдельно, так и в составе термопар ДТПХхх4 на основе КТМС.
Технические характеристики
| Наименование | Значение | |
| OSTW (стандарт) | SMPW (мини) | |
| Диапазон рабочих температур: | ||
| - Длительно | -29…+180 °С | |
| - Кратковременно | -50…+220 °С | |
| Степень защиты | IP40 | |
| Максимальный диаметр наружной оболочки подводимого кабеля | 5,5 мм | 5,0 мм |
| Максимальное сечение подключаемых проводов | 2,075 мм² | 0,5189 мм² |
Конструктивное исполнение вилок и розеток в стандартном размере
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение | Маркировка для заказа (модель «стандарт») | ||
| (+) | (-) | Вилка | Розетка | ||

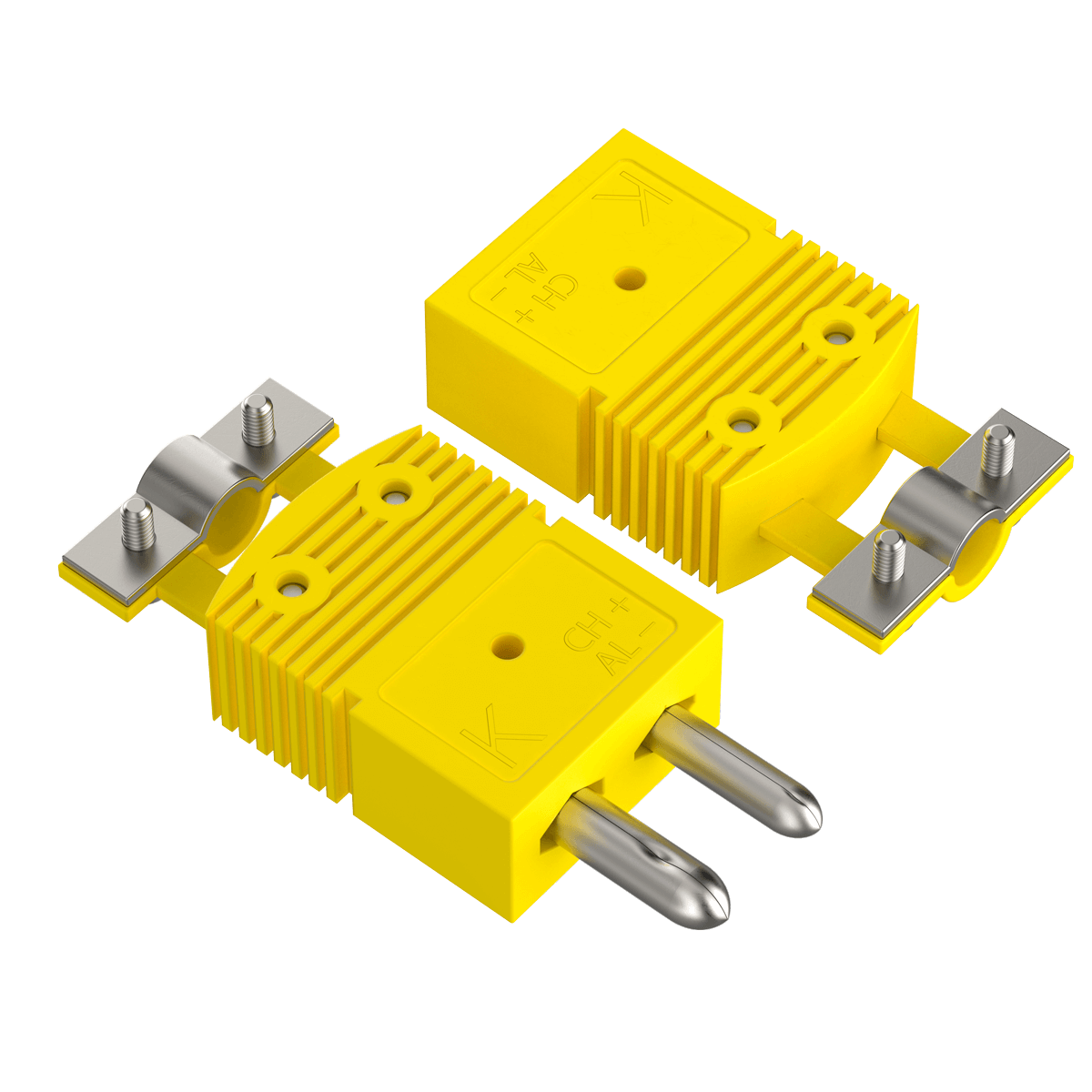

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый | OSTW-CC-K-M
| OSTW-CC-K-F |
| N (НН) | Nicrosil | Nisil | Оранжевый | OSTW-CC-N-M | OSTW-CC-N-F |

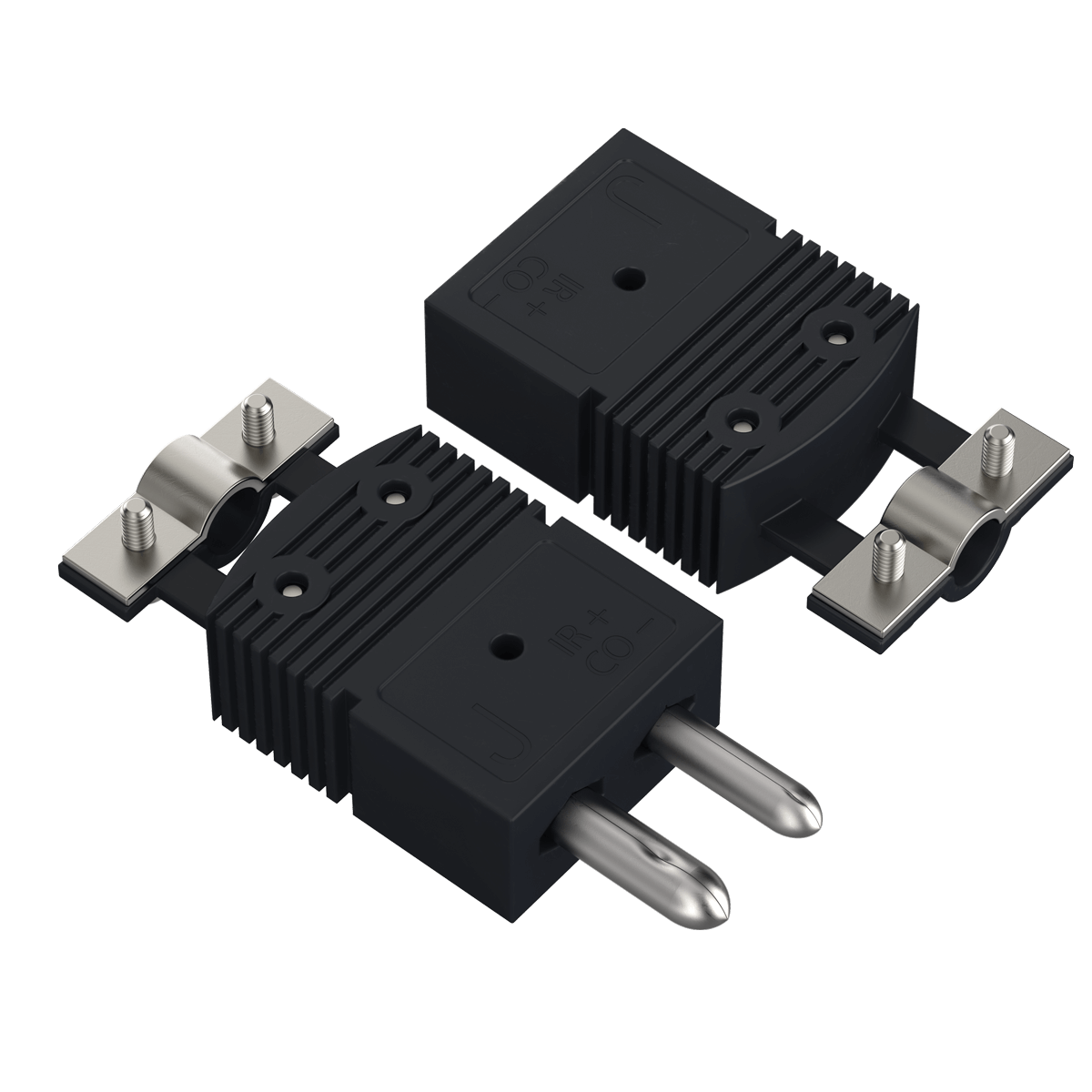

| J (ЖК) | Fe | Cu-Ni | Чёрный | OSTW-CC-J-M | OSTW-CC-J-F |
| S (ПП) | Cu | Cu-Ni | Зелёный | OSTW-CC-S-M | OSTW-CC-S-F |
Конструктивное исполнение вилок и розеток в размере «мини»
| Тип НСХ | Термопарные (компенсационные) сплавы и полярность | Цветовое обозначение | Маркировка для заказа (модель «мини») | ||
| (+) | (-) | Вилка | Розетка | ||

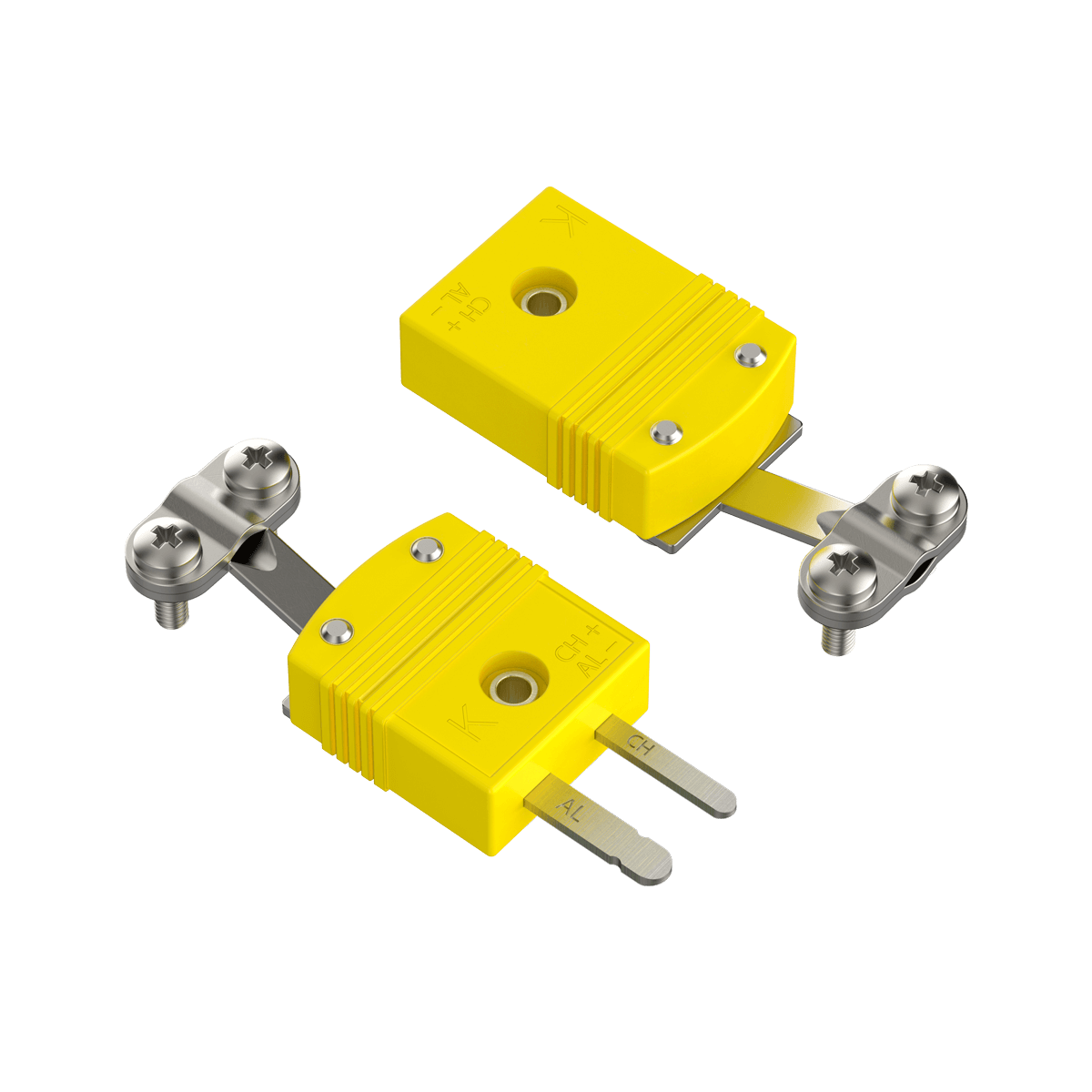

| K (ХА) | Ni-Cr | Ni-Al | Жёлтый | SMPW-K-M | SMPW-K-F |

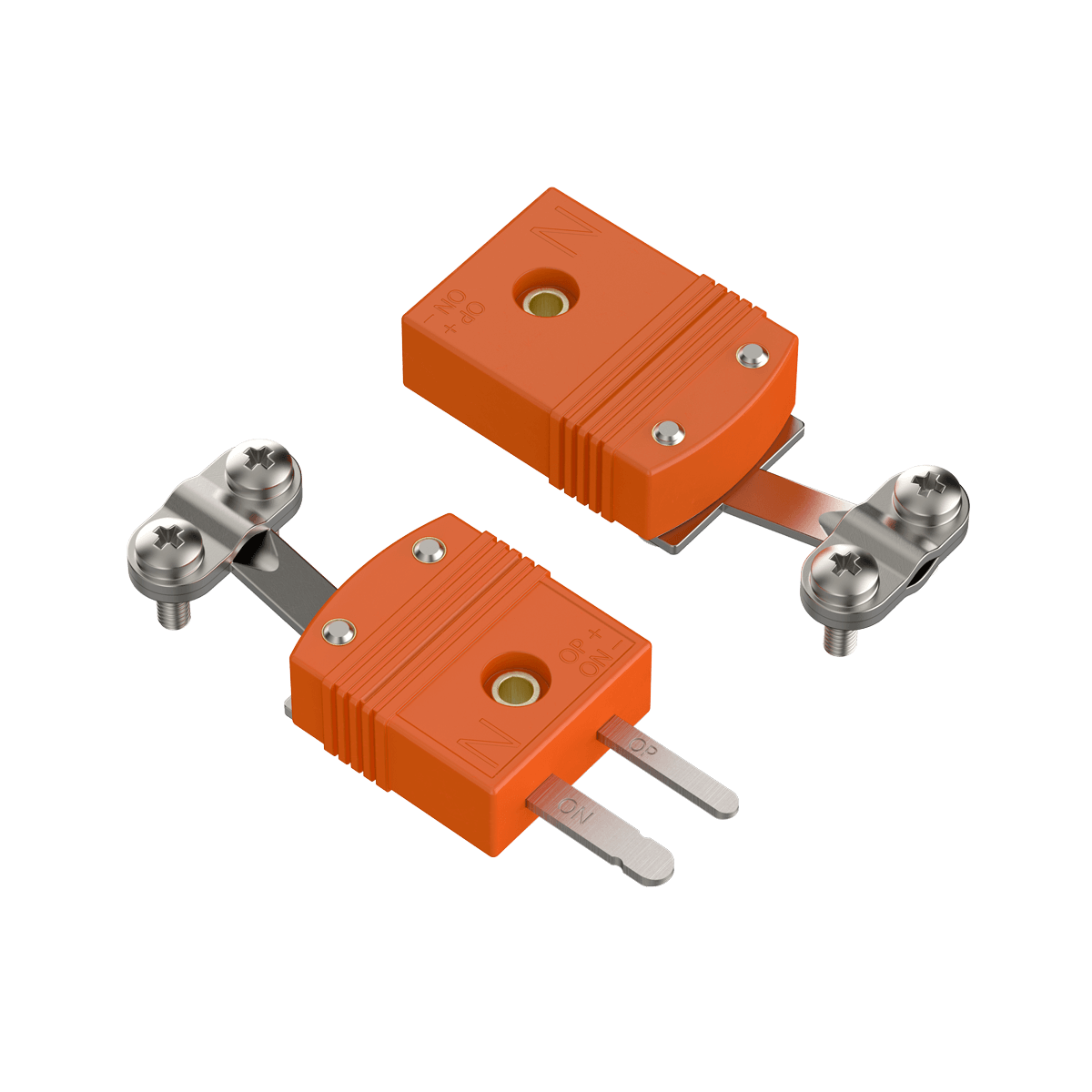

| N (НН) | Nicrosil | Nisil | Оранжевый | SMPW-N-M | SMPW-N-F |

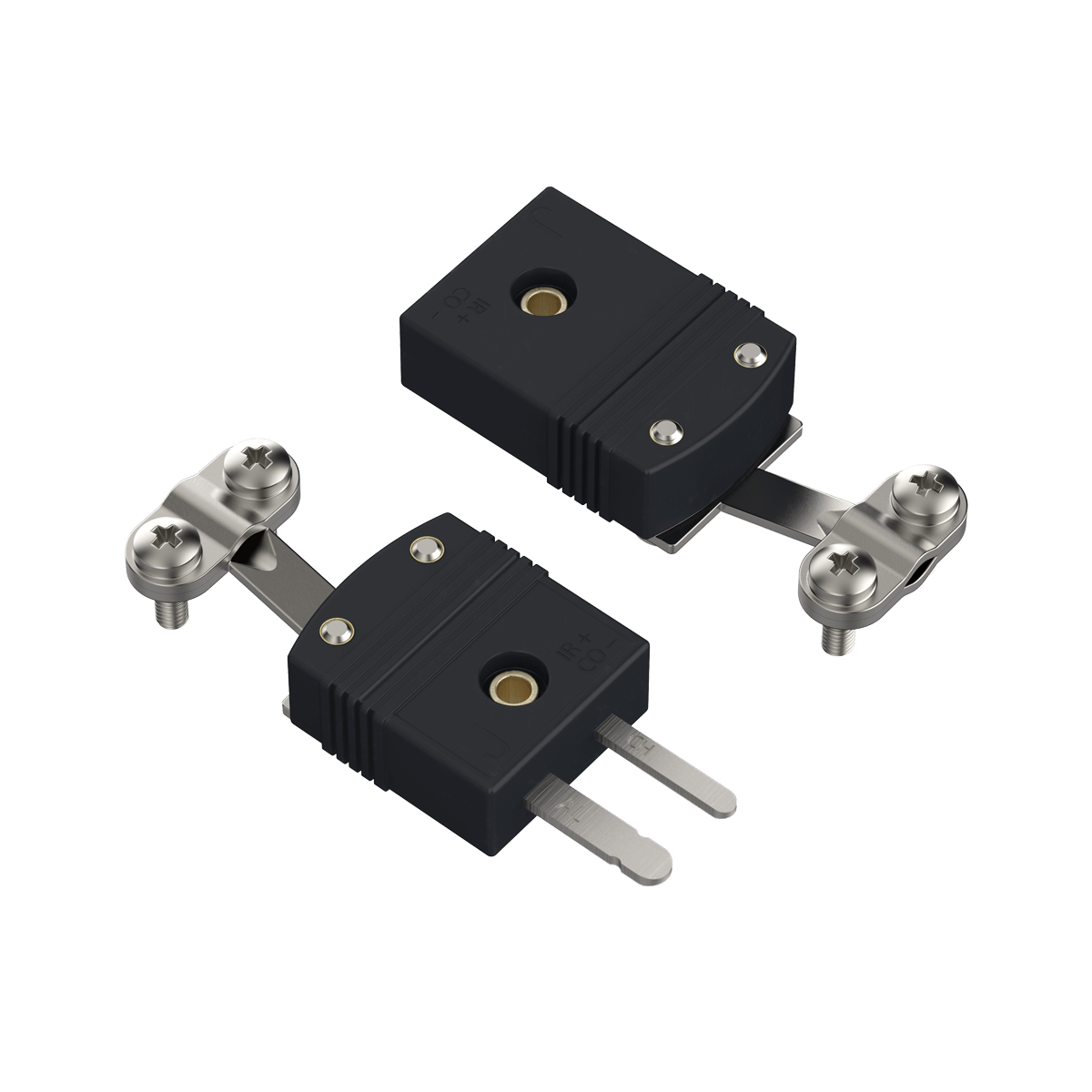

| J (ЖК) | Fe | Cu-Ni | Чёрный | SMPW-J-M | SMPW-J-F |

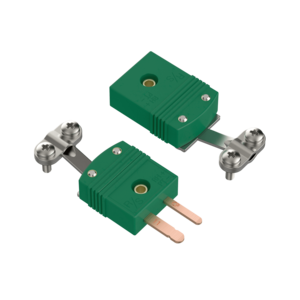

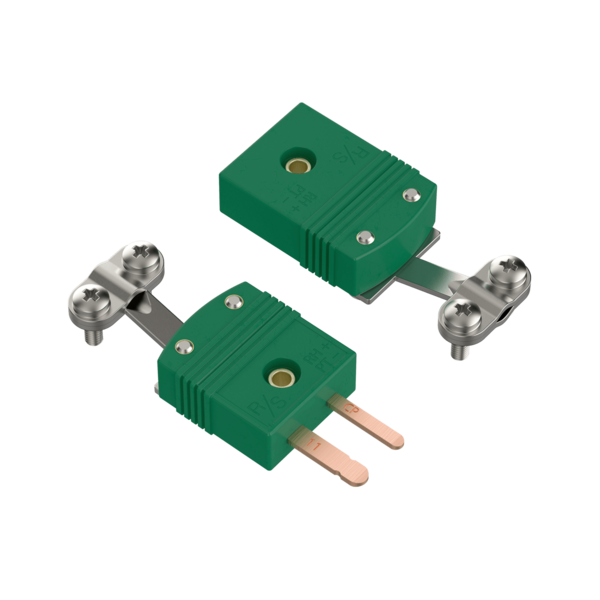

| S (ПП) | Cu | Cu-Ni | Зелёный | SMPW-S-M | SMPW-S-F |
