КК-05 коробка клеммная для датчиков уровня ДУ

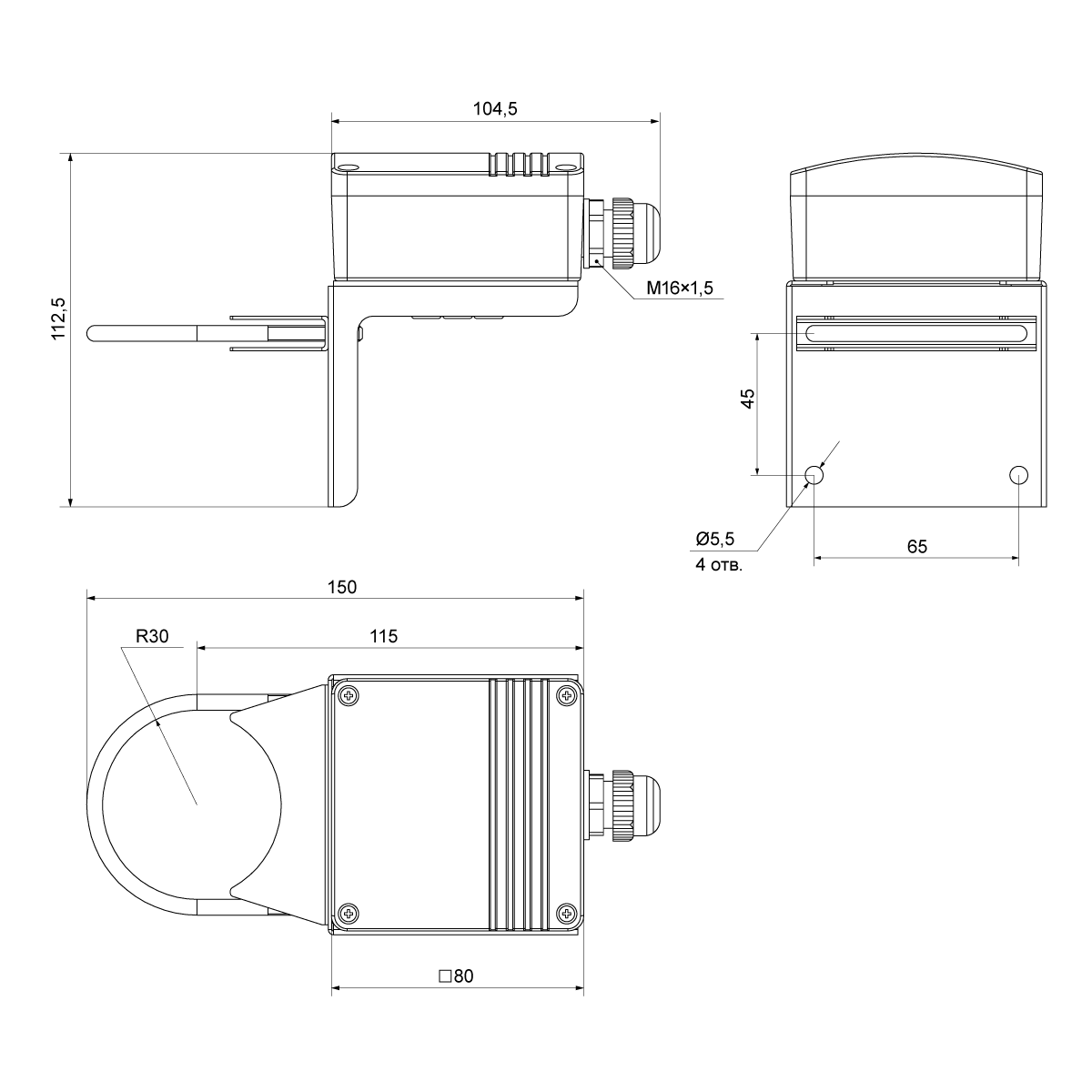

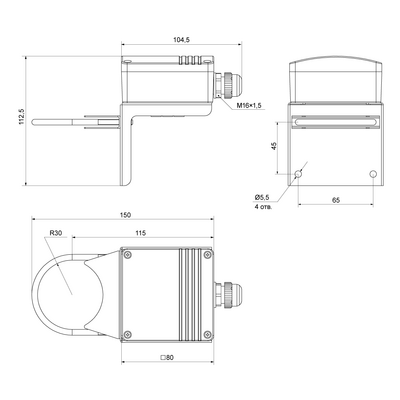

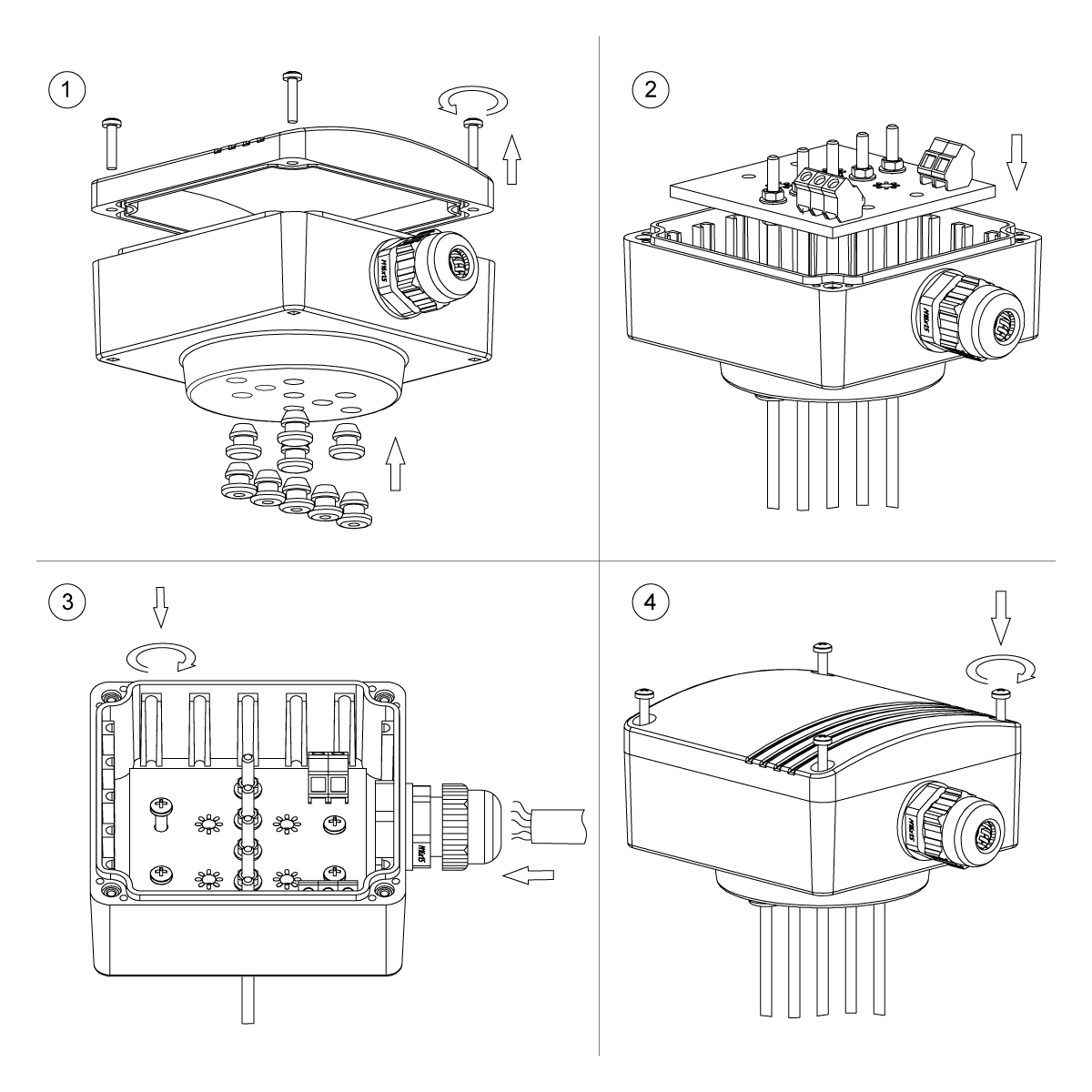

Установка стержней ДУ в изделие

1. Выкрутить крепежные винты и снять крышку изделия. Извлечь zip-пакет с силиконовыми заглушками и втулками, плату с крепежными элементами. В места установки стержней ДУ установить соответствующее количество (от трех до пяти) силиконовых втулок белого цвета, в свободные отверстия установить силиконовые заглушки черного цвета.
2. У стержней кондуктометрического датчика уровня ДУ демонтировать гайки и шайбы, резьбовой частью стержни продеть через силиконовые заглушки. Установить на стержни гайки и закрутить до упора, надеть шайбы. Установить плату до упора шайбы каждого из стержней в нижнюю часть платы. Надеть на стержни шайбы, затянуть второй гайкой с моментом от 1,5 до 2 Н·м.
3. Закрепить плату на дне коробки с саморезами из комплекта поставки. Продеть сигнальный кабель через кабельный ввод и закрепить провода в винтовых разъёмах ХР1 и ХР2.
4. Установить крышку изделия и зафиксировать крепежными винтами.

Примеры монтажа

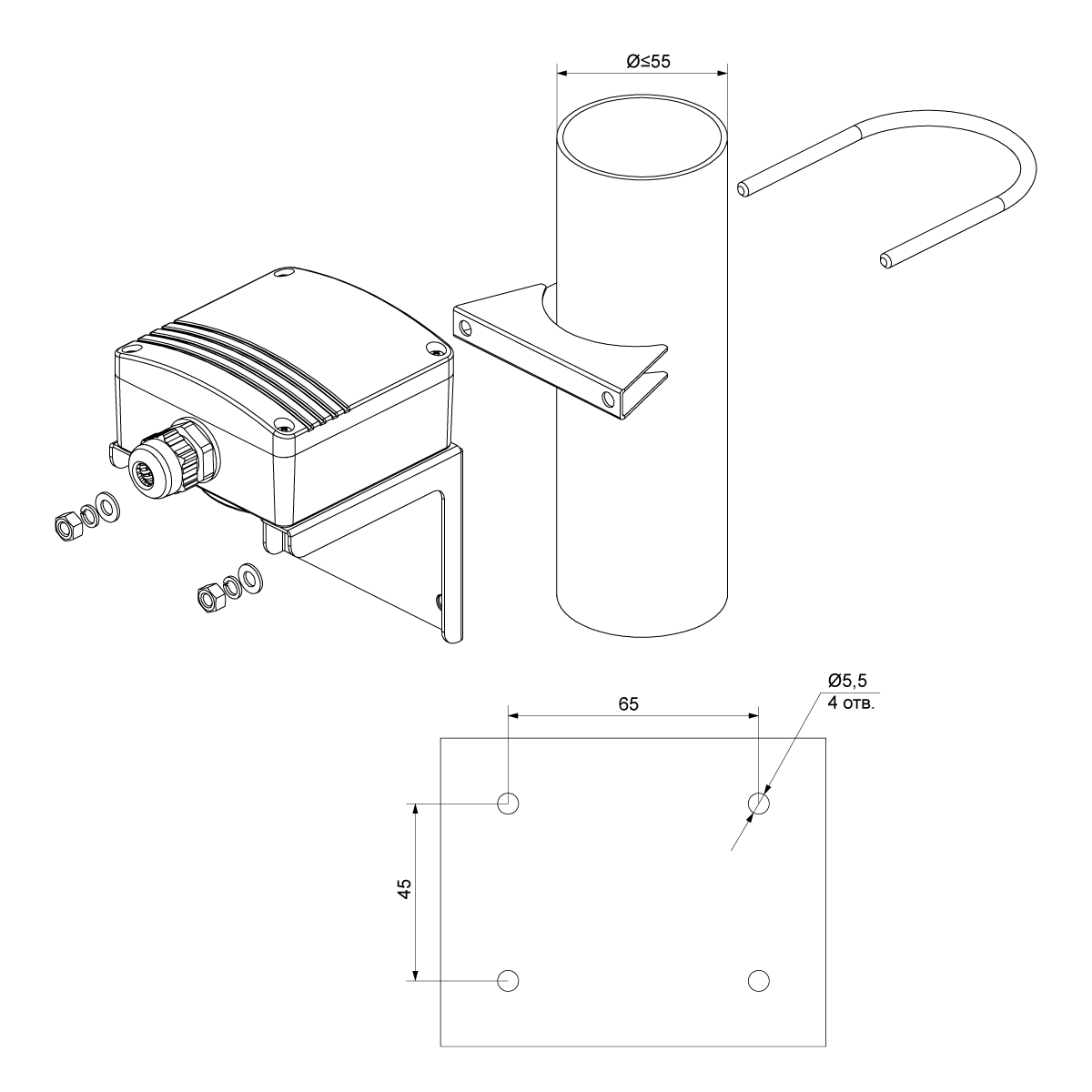

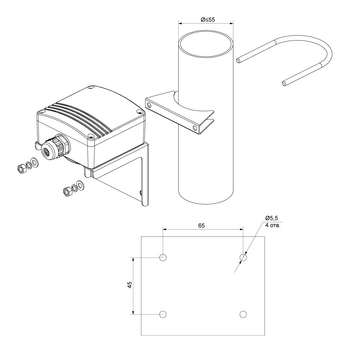

Монтаж изделия на кронштейн

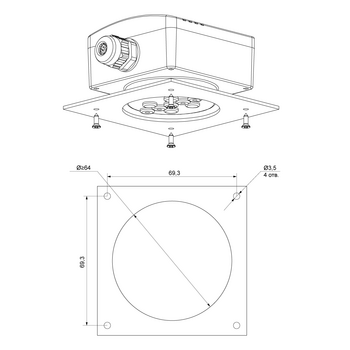

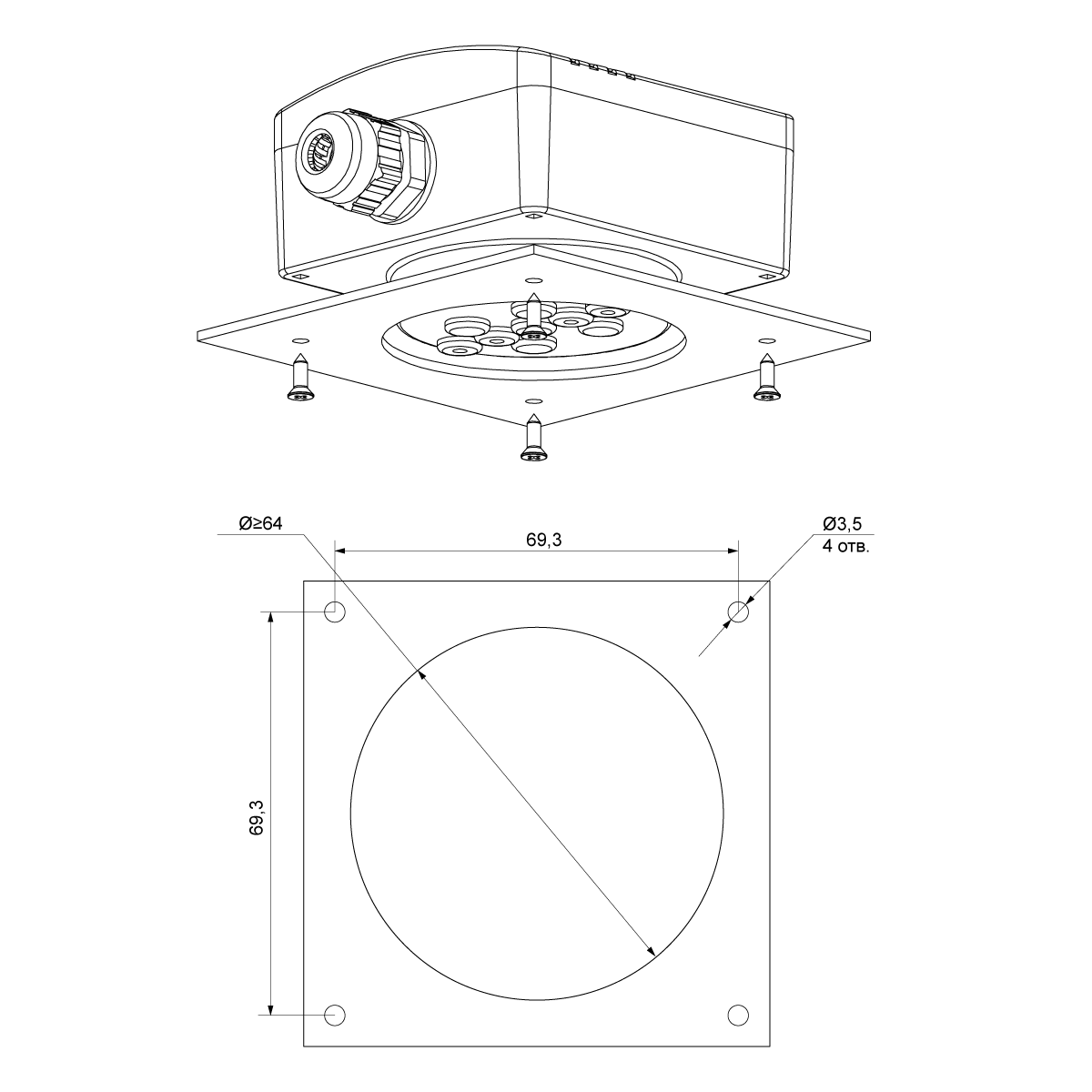

Монтаж изделия на крышку резервуара
