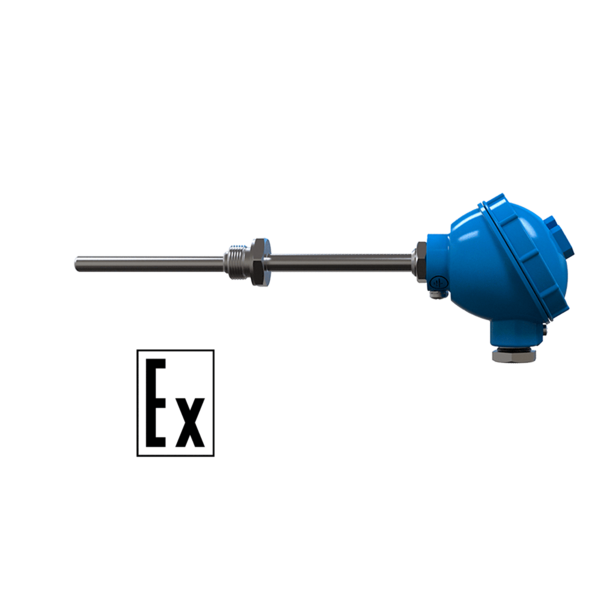

ДТСхх5Е.И термосопротивления с выходным сигналом 4…20 мА EXIA
Термометры сопротивления с выходным сигналом 4…20 мА ДТСхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термосопротивлений с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –50…+500 °С
- НСХ: Pt100
- Выходной сигнал: 4…20 мА, HART
- Класс точности: ±0,25 %; ±0,5 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Конструктивные исполнения
* – Длина монтажной части L выбирается при заказе.
** По спец. заказу возможно изготовление датчика с другой резьбой.
Конструктивное исполнение коммутационной головки ДТСхх5Е.И
Кабельный ввод М20×1,5 |
Диаметр подключаемого кабеля до 10 мм |
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ТР ТС 012/2011;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 100 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика, и суммарной величины индуктивности (Ci = 25 нФ, Li = 0,15 мГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.03), имеющие вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ 31610.11-2014 (IEC 60079-11:2011).
Температурный класс датчика зависит от максимальной температуры окружающей среды в соответствии с таблицей:
Обозначение температурного класса | Максимальная температура поверхности, °С | Максимальная температура среды измерения, ˚С | Температура окружающей среды, ˚С | |
50М, 100М | 100П, Pt100 | |||
Т1 | ≤ 450 | +180 | +500 | -40... +80 |
Т2 | ≤ 300 | |||
Т3 | ≤ 200 | |||
Т4 | ≤ 135 | |||
Т5 | ≤ 100 | -40... +60 | ||
Т6 | ≤ 85 | -40... +55 |
