Для сложных задач автоматизации все чаще возникает необходимость применения свободно программируемых контроллеров. При этом освоение программирования ПЛК связано с изучением большого количества информации. Для того чтобы помочь вам сократить время и усилия, затрачиваемые на изучение основ программирования ПЛК, мы разработали базовый учебный курс.

На базовом курсе мы даем минимально необходимую теорию и практические задания, позволяющие быстро начать программировать в CODESYS V2.3. Осуществляется разбор наиболее часто возникающих вопросов и сложностей.

Продолжительность курса – 5 дней. В дальнейшем можно пройти продвинутый курс ОВЕН ПЛК. Занятия проводятся на специализированных стендах с реальным оборудованием.

Семинар предназначен для специалистов в области КИПиА, планирующих или уже реализующих проекты с использованием ОВЕН ПЛК110/ПЛК160, модулей Мх110, операторских панелей ИП320 или СП3хх.

Опыт программирования не обязателен. Обучение проводится исходя из предположения, что это ваш первый опыт работы с ПЛК. Но курс полезен и тем, кто уже прошел первые шаги обучения самостоятельно и желает закрепить свои знания, уяснить тонкости работы с оборудованием и программной средой.

Программа курса

1 день

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.

2 день

• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов и выходов.
• Операторы преобразования типов данных.

3 день

• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

4 день

• Возможности сетевого обмена ПЛК110.
• Принципы взаимодействия с промышленным оборудованием ОВЕН.
• Обзор интерфейсов RS-232, RS-485.
• Настройка сетевой конфигурации устройств ОВЕН (ТРМ, панели СП3хх) для совместной работы с ПЛК.
• Настройка работы ПЛК в режиме Master и Slave.

5 день

• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Работа с часами реального времени ПЛК.
• Знакомство с языком ST.
• Знакомство с визуализациями в CODESYS.

Курс посвящен созданию алгоритмов для ПЛК110 в новой версии среды MasterSCADA. Разбираются принципы работы со средой программирования, стандартные функции и функциональные блоки, загрузка проекта в ПЛК, настройка связи с модулями ввода-вывода Мх110. Большое внимание уделено созданию и настройке визуализации проекта. Базовый курс адресован широкой аудитории специалистов.

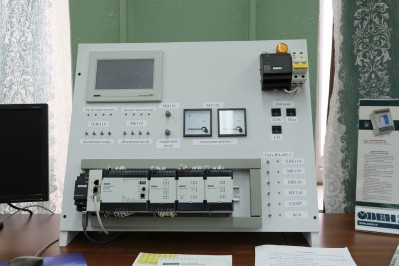

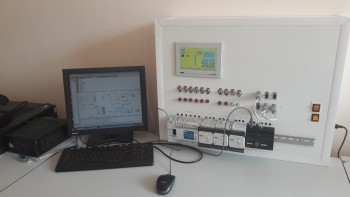

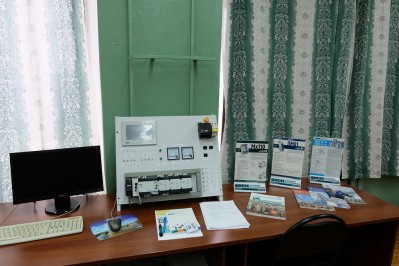

Семинар проходит в течение пяти дней. Занятия проводятся на специализированных стендах с реальным оборудованием. Для участия не обязателен опыт программирования. Обучение проводится исходя из предположения, что это ваш первый опыт работы с ПЛК и MasterSCADA. Но курс полезен и тем, кто уже прошел первые шаги обучения самостоятельно и желает закрепить свои знания, уяснить тонкости работы с оборудованием и программной средой.

Программа курса

1 день

• Краткий обзор линейки ОВЕН ПЛК.
• Презентация среды MasterSCADA 4D.
• Знакомство со средой, создание первого проекта.
• Язык FBD, работа со входами и выходами контроллера.
• Стандартные операторы: логика.
• Цикл работы контроллера.
• Стандартные операторы: арифметика, сравнение.

2 день

• Библиотека Standard.lib в MasterSCADA 4D.
• Детекторы фронтов и триггеры.
• Счетчики импульсов.
• Таймеры.
• Создание визуализации, обращение к ней через браузер.

3 день

• Создание на визуализации активных элементов: лампы, кнопки.
• Создание на визуализации элементов отображения измерения.
• Задание и вывод чисел.
• Создание объекта в MasterSCADA 4D.
• Добавление программы в объект.
• Добавление окна в объект.
• Использование объектов в основной программе.
• Привязка событий к элементам окна, всплывающие окна.

4 день

• Основы информационного обмена по протоколу Modbus.
• Конфигурирование модулей ввода-вывода Мх110.
• Настройка обмена по протоколу Modbus в MasterSCADA.
• Подключение модулей ввода-вывода Мх110 к ПЛК.

5 день

• Визуализации с несколькими окнами, переходы между экранами.
• Вывод графиков, использование трассировки.
• Использование OPC-серверов.
• Использование часов реального времени контроллера.

День 1

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.

День 2

• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.
• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.

День 3

• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов/выходов.
• Операторы преобразования типов данных.

День 4

• Библиотека Util.lib: двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

День 5

• Реализация одноконтурной системы регулирования.
• Выполнение итогового задания.

День 1

• Основы языка ST.
• Типы данных. Объявления переменных.
• Оператор присвоения.
• Оператор ветвления (IF).

День 2

• Работа с программными компонентами (функции, функциональные блоки, программы).
• Работа в ST со стандартными библиотеками.
• Таймеры на языке ST.

День 3

• Оператор выбора CASE.
• Создание массивов. Строки.
• Обращение к элементам массива.

День 4

• Цикл FOR.
• Создание пользовательских программных компонентов.
• Экспорт и импорт POU, пользовательские библиотеки.

День 5

• Взаимодействие с УСО.
• Выполнение итогового задания.

Курс предназначен для специалистов, планирующих связывать оборудование АСУ ТП в информационную сеть для отображения информации на операторских панелях. Данный курс также будет полезен с точки зрения новых расширенных возможностей СП3хх, которые не были реализованы в предыдущих версиях оборудования ОВЕН.

Цели курса

Изучение вопросов по работе с системой визуализации на базе операторских панелей СПЗхх.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Обзор панелей оператора ОВЕН.
• Настройка программы-конфигуратора СП300.
• Ввод и вывод численных значений, дискретных состояний на экран панели.
• Использование стандартных изображений СП3хх.
• Добавление пользовательских изображений.
• Настройка динамических изображений, смена изображений по времени.
• Создание нескольких экранов и настройка перехода между ними.
• Создание всплывающих окон. Вызов по кнопке и вызов по событию.
• Пароли, уровни доступа.
• Использование таблиц
• Основы информационного обмена по протоколу Modbus.
• Подключение к СП3хх модулей ввода-вывода Мх110.
• Подключение к СП3хх контроллера ПЛК110.
• Добавление временного графика.
• Добавление тренда, настройка его масштабирования.
• Добавление графика XY.
• Архивация во внутренние регистры панели.
• Архивация на сменный USB-носитель.
• Функциональная кнопка.
• Математические операции.
• Операции копирования регистров.
• Открытие и закрытие окон
• Описание работы макросов, примеры работы с ними.

Курс предназначен для специалистов, часто использующих модули ввода-вывода Мх110, операторские панели и вывод информации в SCADA-системы, архивацию значительного числа параметров.

Цели курса

Рассмотрение вопросов по настройке коммуникации между различным оборудованием по протоколу Modbus.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Основные принципы организации связи по протоколу Modbus.
• Конфигурирование модулей ввода-вывода Мх110.
• Настройка ПЛК1хх для подключения модулей Мх110.
• Шаблоны быстрой настройки.
• Обзор подключения операторских панелей к контроллерам ПЛК1хх.
• Основы конфигурирования СП3хх.
• Настройка взаимодействия СП3хх и ПЛК1хх.
• Совместная работа ПЛК, модулей и операторской панели в одной системе.
• Настройка Lectus OPC.
• Передача данных от модулей ввода-вывода на Lectus OPC.
• Передача данных от ПЛК на Lectus OPC.
• Настройка приема информации от OPC-сервера в MasterSCADA.
• Настройка СПК для подключения модулей Мх110.
• Шаблоны быстрой настройки.
• Настройка обмена между ПЛК1хх и СПК.
• Modbus TCP – передача данных по интерфейсу Ethernet.
• Настройка связи ПЛК с использованием Modbus TCP.
• Организация обмена между несколькими ПЛК.
• Передача данных от ПЛК на OPC Lectus с использованием Modbus TCP.

Курс предназначен для специалистов в области КИПиА, планирующих или уже реализующих проекты с использованием контроллеров ОВЕН ПЛК110/ПЛК160, модулей Мх110, операторских панелей ИП320 или СП3хх. Курс полезен специалистам, которые уже прошли первые шаги обучения самостоятельно и желают закрепить свои знания, уяснить тонкости работы с оборудованием и программной средой.

Предпосылки

Умение работать с ПК на уровне обычного пользователя.

Высшее или среднее электротехническое образование (желательно).

Цели курса

Изучение вопросов по программированию и обслуживанию систем автоматизации на базе
ПЛК110/ПЛК160 с использованием модулей распределённой периферии Мх110 и операторских панелей.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.
• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов и выходов.
• Операторы преобразования типов данных.
• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.
• Обзор операторских панелей.
• Принципы связи ПЛК и панели оператора.
• Обзор интерфейса RS-232, RS-485.
• Конфигурирование панели СП3хх.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.
• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Работа с часами реального времени ПЛК.
• Знакомство с языком ST.
• Знакомство с визуализациями в CODESYS.

Курс предназначен для специалистов в области КИПиА, планирующих или уже реализующих проекты с использованием ОВЕН ПЛК110/ПЛК160, модулей Мх110, операторских панелей ИП320 или СП3хх. Курс дает возможность более глубоко изучить возможности ПЛК и CODESYS, освоить новое оборудование, практически целиком посвящен вопросам программирования. Полноценно разбираются основные языки, работа с пользовательскими библиотеками.

Предпосылки

Рекомендуется прохождение курса ПЛК1хх – базовый курс.

Цели курса

Изучение вопросов, связанных с работой ПЛК 110/ПЛК160, модулей Мх110 и операторских панелей.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Основные принципы построения алгоритмов на языке ST.
• Объявления переменных.
• Присвоения.
• Условный оператор IF.
• Сложные условия.
• Вызов программных компонентов.
• Использование в ST элементов стандартных библиотек.
• Особенности работы с таймерами на языке ST.
• Вызов программных компонентов при описании условий.
• Оператор выбора CASE.
• Задание режимов работы с использованием CASE.
• Создание массивов.
• Обращение к элементам массива.
• Использование цикла FOR.
• Типы программных компонентов и особенности их использования.
• Создание нового программного компонента.
• Взаимодействие POU внутри проекта, объединение компонентов в единый алгоритм.
• Экспорт и импорт POU, пользовательские библиотеки.
• Использование аппаратных часов ПЛК1хх.
• Готовые шаблоны обмена с Мх110.
• CODESYS OPC и связь ПЛК1хх с MasterSCADA.
• Краткий обзор CODESYS V3.5.

Курс предназначен для специалистов, желающих реализовывать проекты АСУ на базе программируемых реле ОВЕН ПР200.

Предпосылки

Умение работать с ПК на уровне пользователя.

Иметь общие представления о структуре АСУ.

Цели курса

«ПР200: базовый курс» освещает вопросы, связанные с настройкой и первым опытом создания пользовательских алгоритмов для программируемых реле ОВЕН ПР200 и ПР1хх. Цель курса – освоение основных приемов создания алгоритмов, настройки экрана и подключения внешних модулей ввода-вывода.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Обзор программируемых реле ОВЕН.
• Знакомство со средой Owen Logic и языком функциональных блоков.
• Настройка входов и выходов ПР200.
• Логические операторы.
• Создание и использование локальных переменных.
• Арифметические операции и операции сравнения и выбора.
• Создание пользовательских функциональных блоков (макросов).
• Перенос макросов в другие проекты Owen Logic.
• Детекторы фронтов, счетчики, триггеры.
• Таймеры.
• Использование часов реального времени.
• Принципы передачи данных по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110.
• Подключение модулей Mx110 к ПР200.
• Особенности работы ПР200 в режиме Slave и Master.
• Менеджер экранов в Owen Logic.
• Вывод/ввод булевых числовых значений на экране ПР200.
• Использование элементов Динамический текст и Комбо-бокс.
• Переходы между экранами, создание пользовательского меню.
• Принципы и подходы к созданию сложных алгоритмов.
• Использование ПИД-алгоритма при программировании в Owen Logic.
• Ответы на вопросы участников.

Курс предназначен для специалистов, желающих изучить вопросы по работе с панельными ПЛК, совмещающие в себе контроллер и систему визуализации.

Предпосылки

Умение работать с ПК на уровне обычного пользователя.

Высшее или среднее электротехническое образование (желательно).

Базовые знания по работе с ПЛК110/ПЛК160.

Цели курса

«СПК1хх: базовый курс» освещает вопросы, связанные с настройкой и первым опытом программирования устройств СПК1хх. Цель курса – освоение основных приемов создания алгоритмов, настройки визуализаций и подключения внешних модулей ввода-вывода.

Продолжительность курса – 5 дней (40 академических часов).

Содержание

• Обзор линейки СПК и устройств под управлением CODESYS V3.5.
• Знакомство с системой программирования CODESYS V3.5.
• Создание нового проекта.
• Знакомство с языком CFC.
• Переменные и типы данных CODESYS.
• Стандартные операторы: логика, арифметика, сравнение.
• Цикл работы СПК.
• Подключение СПК к компьютеру, загрузка алгоритма.
• Параметры настройки устройства в конфигураторе СПК.
• Создание визуализации.
• Отображение дискретных сигналов.
• Ввод и вывод цифровых значений.
• Вывод текстовых сообщений.
• Использование пользовательских изображений.
• Основы информационного обмена по протоколу Modbus.
• Подключение модулей ввода-вывода Мх110.
• Подключение внешнего контроллера ПЛК1хх.
• Создание шаблонов подключения внешних устройств.
• Библиотеки и их версии, менеджер библиотек.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• Знакомство с ПИД-алгоритмом в СПК.
• Библиотека Standard64.lib: операции работы со строками.
• Визуализации с несколькими окнами.
• Вывод графиков, использование трассировки.
• Экспорт и импорт компонентов проекта.
• Подключение flash-накопителей и SD-карт.
• Создание архивов.
• Использование часов реального времени.

Курс посвящен взаимодействию устройств в системах c ПЛК1хх, построенных на передаче информации по проводным интерфейсам (RS-485, RS-232, Ethernet).

Курс необходим специалистам, которые в своих задачах часто используют модули ввода-вывода Мх110, операторские панели и вывод информации в SCADA-системы, архивацию значительного числа параметров.

Курс Modbus доступен для участников, прошедших базовый курс.

Программа курса

1 день

• Основные принципы организации связи по протоколу Modbus.
• Конфигурирование модулей ввода-вывода Мх110.
• Настройка ПЛК1хх для подключения модулей Мх110.
• Шаблоны быстрой настройки.

2 день

• Обзор подключения операторских панелей к контроллерам ПЛК1хх.
• Основы конфигурирования СП3хх.
• Настройка взаимодействия СП3хх и ПЛК1хх.
• Совместная работа ПЛК, модулей и операторской панели в одной системе.

3 день

• Настройка Lectus OPC.
• Передача данных от модулей ввода-вывода на Lectus OPC.
• Передача данных от ПЛК на Lectus OPC.
• Настройка приема информации от OPC-сервера в MasterSCADA.

4 день

• Настройка СПК для подключения модулей Мх110.
• Шаблоны быстрой настройки.
• Настройка обмена между ПЛК1хх и СПК

5 день

• Modbus TCP – передача данных по интерфейсу Ethernet.
• Настройка связи ПЛК с использованием Modbus TCP.
• Организация обмена между несколькими ПЛК.
• Передача данных от ПЛК на OPC Lectus с использованием Modbus TCP.

Сложные задачи автоматизации трудно решать обычными приборами. Все чаще возникает необходимость использовать свободно программируемые контроллеры. При этом освоение программирования ПЛК связано с изучением большого количества информации. Это не просто, особенно если специалист никогда прежде не сталкивался с такой задачей. Для того чтобы помочь вам значительно сократить время и усилия, затрачиваемые на изучение основ программирования ПЛК, мы разработали базовый учебный курс.

На базовом курсе мы даем информацию, необходимую для успешного и быстрого старта: минимально необходимую теорию и практические задания, позволяющие быстро начать программировать в CODESYS V2.3. Осуществляется разбор наиболее часто возникающих вопросов.

Программа курса

1 день

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.

2 день

• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов и выходов.
• Операторы преобразования типов данных.

3 день

• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Принципы информационного обмена в сети RS-485 по протоколу ModBus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

4 день

• Обзор операторских панелей.
• Принципы связи ПЛК и панели оператора.
• Обзор интерфейса RS-232, RS-485.
• Конфигурирование панели СП3хх.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.

5 день

• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Работа с часами реального времени ПЛК.
• Знакомство с языком ST.
• Знакомство с визуализациями в CODESYS.

Продвинутый курс – это следующая ступень в освоении CODESYS V2.3. Для решения более сложных, комплексных задач АСУ ТП с использованием контроллеров ПЛК110/ПЛК160. Он практически целиком посвящен вопросам программирования. Полноценно разбираются основные языки, работа с пользовательскими библиотеками, визуализацией.

Продвинутый курс предназначен для повышения квалификации специалистов с опытом работы с ПЛК, прошедших базовый курс. Продвинутый курс призван помочь быстро и эффективно разобраться в этих технологиях. Занятия проводятся на специализированных стендах с реальным оборудованием.

Программа курса

1 день

• Основные принципы построения алгоритмов на языке ST.
• Объявления переменных.
• Присвоения.
• Условный оператор IF.
• Сложные условия.

2 день

• Вызов программных компонентов.
• Использование в ST элементов стандартных библиотек.
• Особенности работы с таймерами на языке ST.
• Вызов программных компонентов при описании условий.

3 день

• Оператор выбора CASE.
• Задание режимов работы с использованием CASE.
• Создание массивов.
• Обращение к элементам массива.
• Использование цикла FOR.

4 день. Программные компоненты (POU)

• Типы программных компонентов и особенности их использования.
• Создание нового программного компонента.
• Взаимодействие POU внутри проекта, объединение компонентов в единый алгоритм.
• Экспорт и импорт POU, пользовательские библиотеки.

5 день.

• Использование аппаратных часов ПЛК1хх.
• Готовые шаблоны обмена с Мх110.
• CODESYS OPC и связь ПЛК1хх с MasterSCADA.
• Краткий обзор CODESYS V3.5.

Данный курс посвящен вопросам, связанным с настройкой и первым опытом создания пользовательских алгоритмов для программируемых реле ОВЕН ПР200.

Задача курса – помочь освоить основные приемы создания алгоритмов, настройки экрана и подключения внешних модулей ввода-вывода. В процессе обучения даются необходимые базовые навыки работы со средой программирования OWEN Logic.

Семинар проходит в течение пяти дней. Занятия проводятся на специализированных стендах с реальным оборудованием. Для участия не обязателен опыт программирования. Обучение проводится исходя из предположения, что это ваш первый опыт работы с ПР200. Однако курс полезен и тем, кто уже прошел первые шаги обучения самостоятельно и желает закрепить свои знания, уяснить тонкости работы с оборудованием и программной средой.

Программа курса

День 1

• Обзор программируемых реле ОВЕН.
• Знакомство со средой Owen Logic и языком функциональных блоков.
• Настройка входов и выходов ПР200.
• Логические операторы.
• Создание и использование локальных переменных.
• Арифметические операции и операции сравнения и выбора.

День 2

• Создание пользовательских функциональных блоков (макросов).
• Перенос макросов в другие проекты Owen Logic.
• Детекторы фронтов, счетчики, триггеры.
• Таймеры.

День 3

• Использование часов реального времени.
• Принципы передачи данных по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110.
• Подключение модулей Mx110 к ПР200.
• Особенности работы ПР200 в режиме Slave и Master.

День 4

• Менеджер экранов в Owen Logic.
• Вывод/ввод булевых числовых значений на экране ПР200.
• Использование элементов Динамический текст и Комбо-бокс.
• Переходы между экранами, создание пользовательского меню.

День 5

• Принципы и подходы к созданию сложных алгоритмов.
• Использование ПИД алгоритма при программировании в Owen Logic.
• Ответы на вопросы участников.

Базовый курс знакомит с минимально необходимой теорией, наиболее часто возникающими вопросами и практическими заданиями, позволяющими быстро научиться программировать ПЛК в среде CODESYS V2.3.

Курс позволяет закрепить знания и навыки по использованию контроллеров ОВЕН ПЛК110 и ПЛК160, модулей Мх110, операторских панелей ИП320 или СП3хх и будет полезен как начинающим специалистам, так и тем, кто уже работает с оборудованием ОВЕН и занимается программированием ПЛК.

Программа курса

1 день

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.

2 день

• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов и выходов.
• Операторы преобразования типов данных.

3 день

• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

4 день

• Обзор операторских панелей.
• Принципы связи ПЛК и панели оператора.
• Обзор интерфейсов RS-232, RS-485.
• Конфигурирование панели СП3хх.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.

5 день

• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Работа с часами реального времени ПЛК.
• Знакомство с языком ST.
• Знакомство с визуализациями в CODESYS.

«ПР200: базовый курс» освещает вопросы, связанные с настройкой и первым опытом создания пользовательских алгоритмов для программируемых реле ОВЕН ПР200 и ПР1хх. Задача курса – помочь освоить основные приемы создания алгоритмов, настройки экрана и подключения внешних модулей ввода-вывода. В процессе обучения даются необходимые базовые навыки работы со средой программирования Owen Logic.

Семинар проходит в течение пяти дней. Занятия проводятся на специализированных стендах с реальным оборудованием. Для участия не обязателен опыт программирования. Но курс полезен и тем, кто уже прошел первые шаги обучения самостоятельно и желает закрепить свои знания, уяснить тонкости работы с оборудованием и программной средой.

Программа курса

День 1

• Обзор программируемых реле ОВЕН.
• Знакомство со средой Owen Logic и языком функциональных блоков.
• Настройка входов и выходов ПР200.
• Логические операторы.
• Создание и использование локальных переменных.
• Арифметические операции и операции сравнения и выбора.

День 2

• Создание пользовательских функциональных блоков (макросов).
• Перенос макросов в другие проекты Owen Logic.
• Детекторы фронтов, счетчики, триггеры.
• Таймеры.

День 3

• Использование часов реального времени.
• Принципы передачи данных по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110.
• Подключение модулей Mx110 к ПР200.
• Особенности работы ПР200 в режиме Slave и Master.

День 4

• Менеджер экранов в Owen Logic.
• Вывод/ввод булевых числовых значений на экране ПР200.
• Использование элементов Динамический текст и Комбо-бокс.
• Переходы между экранами, создание пользовательского меню.

День 5

• Принципы и подходы к созданию сложных алгоритмов.
• Использование ПИД алгоритма при программировании в Owen Logic.
• Ответы на вопросы участников.

В современных условиях все чаще возникает необходимость применения свободно программируемых контроллеров (ПЛК) для решения сложных задач автоматизации. Базовый учебный курс разработан для того, чтобы помочь сократить время и усилия, затрачиваемые на изучение основ программирования ПЛК.

Курс включает в себя первоначальные необходимые теоретические знания, а также практические задания, позволяющие быстро начать программировать в CODESYS V2.3. Также в рамках курса осуществляется разбор наиболее часто возникающих вопросов и сложностей.

Занятия проводятся на специализированных стендах с оборудованием ОВЕН.

Процесс обучения разработан доступным как для слушателей, у которых этот опыт работы с ПЛК – первый, так и для специалистов, которые уже знакомы со средой и желают закрепить свои знания.

Семинар предназначен для специалистов в области КИПиА, планирующих или уже реализующих проекты с использованием ОВЕН ПЛК110/ПЛК160, ОВЕН ПЛК210 модулей Мх110 и Мх210, операторских панелей ИП320 или СП3хх.

Продолжительность курса –1 месяц (17:00–19:30) по будням дням и (11:00–15:00) по субботам без отрыва от работы.

Программа курса:

Модуль 1

Обзор контроллеров ОВЕН ПЛК.

Знакомство с системой программирования CODESYS 2.3.

Создание нового проекта.

Работа со входами и выходами ПЛК150.

Знакомство с языком CFC.

Стандартные операторы CODESYS: логика, арифметика, сравнение.

Принципы работы ПЛК. Цикл ПЛК.

Создание загрузочного проекта.

Переменные и типы данных CODESYS.

Работа с компилятором.

Практическое занятие №1. Подключение ПЛК ОВЕН к среде CoDeSys (ч.1).

Модуль 2

Методы отладки программы.

Установка target-файлов в среду CODESYS.

Настройка связи между ПЛК и CODESYS через Ethernet и RS-232 Debug.

Настройка сетевых параметров, времени и даты внутри ПЛК.

Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.

Знакомство с визуализацией в CODESYS.

Практическое занятие №1. Подключение ПЛК ОВЕН к среде CoDeSys (ч.2).

Модуль 3

Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.

Пользовательские программные компоненты: функциональные блоки, программы, функции.

Создание пользовательской библиотеки.

Экспорт и импорт компонентов проекта.

Практическое занятие №2. Изучение работы аналоговых входов ОВЕН ПЛК в среде CoDeSys

Практическое занятие №3. Управление шаговым двигателем при помощи дискретных выходов ПЛК ОВЕН в среде CoDeSys

Практическое занятие №4. Программирование системы доступа в помещение на языках IL, LD, ST в среде CoDeSys

Практическое занятие №5. Использование средств визуализации, программирование на языках FBD и CFC в среде CoDeSys.

Практическое занятие №6. Программирование при помощи SFC диаграмм в среде CoDeSys.

Практическое занятие №7. Создание функциональных блоков и работа с библиотеками в среде CoDeSys

Практическое занятие №8. Работа с файлами, использование задач в среде CoDeSys

Модуль 4

Обзор модулей ввода-вывода Mx110

Основы информационного обмена в сети RS-485 по протоколу ModBus.

Региональный учебный центр ОВЕН в Санкт-Петербурге создан на базе Санкт-Петербургского государственного технологического института (технического университета), кафедра «Автоматизация процессов химической промышленности».

СПбГТИ(ТУ) является одним из крупнейших технических вузов Санкт-Петербурга, он имеет более чем 190-летнюю историю и подготавливает высококвалифицированных специалистов для различных отраслей промышленности.

Компания ОВЕН сотрудничает с кафедрой «Автоматизации процессов химической промышленности» с 2018 года. Целью сотрудничества является создание условий для подготовки квалифицированных кадров и повышению профессионального уровня специалистов. Обучение проводится в специализированной лаборатории на стендах, разработанных на кафедре на базе высокотехнологического оборудования, предоставленного компанией ОВЕН.

Длительность обучения – 40 часов.

По результатам обучения выдается свидетельство о повышении квалификации государственного образца с указанием наименования программы и объема курса.

Программа курсов

Расписание и регистрация на курсы

Региональный учебный центр ОВЕН в г. Санкт-Петербурге создан на базе Автономной некоммерческой образовательной организации «Академия дополнительного профессионального образования» (АНОО «АДПО»).

Академия дополнительного профессионального образования - одна из ведущих организаций в области дополнительного профессионального образования руководителей высшего и среднего звена российских организаций, а также квалифицированных специалистов для работы со сложным технологическим оборудованием на промышленных предприятиях. Эффективность обучения и экономия времени слушателей является приоритетной задачей.

Сотрудники Академии имеют научные звания и ученые степени, следят за тенденциями развития рынка образования — все новое и прогрессивное находит своё отражение в дополнительных образовательных программах.

Академия дополнительного профессионального образования имеет статусы:

• сертифицированного регионального учебного центра ОВЕН;
• стратегического партнера ведущих Санкт-Петербургских технических вузов и организаций оборонно-промышленного комплекса;
• центратестирования Pearson Test of English General and Young Learners №83128;
• центра подготовки к международным экзаменам Cambridge English;
• члена Санкт-Петербургской Торгово-Промышленной Палаты;
• официального представителя Центра тестирования и развития «Гуманитарные технологии» при МГУ им. М.В. Ломоносова.

Контакты РУЦ АДПО в Санкт-Петербурге:

Автономная некоммерческая образовательная организация «Академия дополнительного профессионального образования»

Адрес: 195267, г. Санкт-Петербург, ул. Ушинского, 5, к.1

Тел.: +7 (812) 935-11-22, +7 (812) 532-12-12

E-mail: info@kvalifik.ru

Программа курсов

Расписание и регистрация на курсы

Данный курс разрабатывался для тех, кто делает свои первые шаги в программировании промышленных контролеров.

Обучение проводится на основе договоров с вузом о дополнительном образовании (для преподавателей вузов может быть оформлена стажировка). Предоставляются методические пособия и справочные материалы. Обучение ведется в специализированной лаборатории. У каждого из слушателей отдельное рабочее место. Программы и длительность проведения курсов сторонами могут согласовываться и меняться (по желанию слушателей могут быть внесены вопросы по работе с программируемыми реле и панельными контроллерами).

Срок обучения – 5 дней (9:00–17:00) с отрывом от работы.

Выдается свидетельство о повышении квалификации государственного образца.

При необходимости слушатели размещаются в общежитии университета (комната с удобствами на двоих – 250 руб./сутки/чел.).

Группы для обучения формируются регулярно, заявку на участие можно подать в любое время.

Регистрация слушателей осуществляется на сайте ОВЕН или по электронной почте Olegshishov@yandex.ru у руководителя учебного центра Шишова Олега Викторовича.

Программа курса

1 день

• Принципы работы ПЛК. Архитектура ПЛК. Цикл ПЛК.
• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3. Файлы целевой конфигурации.
• Создание нового проекта. Конфигурирование контролера. Работа с дискретными входами и выходами ПЛК110/160.
• Стандарт МЭК61131. Переменные и типы данных CODESYS.
• Знакомство с языком CFC. Стандартные операторы CODESYS: логика, арифметика, сравнение.

2 день

• Визуализации в CODESYS.
• Определение функции и функционального блока – понятие POU (программного организационного блока).
• Триггеры, таймеры, счетчики, детекторы фронтов.

3 день

• Работа с аналоговыми входами-выходами.
• Операторы преобразования типов данных.
• Библиотеки. Знакомство с распространенными библиотеками.
• Создание собственных программных блоков и библиотек.

4 день

• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110. Конфигурирование модулей Мх110.
• Особенности совместной работы ПЛК и модулей ввода-вывода.
• Обзор операторских панелей. Принципы связи ПЛК и панели оператора.
• Конфигурирование панели ИП320.

5 день

• Настройка работы панели СП307 в режиме Master/Slave.
• Регистры панели СП307.
• Обзор языков программирования ПЛК. Язык ST.
• Работа с часами реального времени.
• Многозадачное программирование.

Данный курс разрабатывался для тех, кто уже владеет навыками программирования промышленных контролеров и хочет познакомиться с этой техникой ближе.

Обучение проводится на основе договоров с вузом о дополнительном образовании (для преподавателей вузов может быть оформлена стажировка). Предоставляются методические пособия и справочные материалы. Обучение ведется в специализированной лаборатории. У каждого из слушателей отдельное рабочее место. Программы и длительность проведения курсов сторонами могут согласовываться и меняться (по желанию слушателей могут быть внесены вопросы по работе с программируемыми реле и панельными контроллерами).

Срок обучения – 5 дней (9:00–17:00) с отрывом от работы.

Выдается свидетельство о повышении квалификации государственного образца.

При необходимости слушатели размещаются в общежитии университета (комната с удобствами на двоих – 250 руб./сутки/чел.).

Группы для обучения формируются регулярно, заявку на участие можно подать в любое время.

Регистрация слушателей осуществляется на сайте ОВЕН или по электронной почте Olegshishov@yandex.ru у руководителя учебного центра Шишова Олега Викторовича.

Программа курса

1 день

• Визуализации в CODESYS.
• Работа с аналоговыми входами выходами.
• Определение функции и функционального блока – понятие POU (программного организационного блока).
• Триггеры, таймеры, счетчики, детекторы фронтов.

2 день

• Операторы преобразования типов данных.
• Библиотеки. Создание собственных программных блоков и библиотек.
• Работа с часами реального времени.
• Многозадачное программирование.

3 день

• Пользовательские типы данных – перечисления, массивы, структуры.
• Обзор языков программирования ПЛК.
• Язык ST. Вызов функций и функциональных блоков.
• Язык ST. Операторы IF, FOR, CASE.
• Язык SFC. Шаги, переходы, неявные переменные.

4 день

• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110. Конфигурирование модулей Мх110.
• Особенности совместной работы ПЛК и модулей ввода-вывода.
• Обзор операторских панелей. Принципы связи ПЛК и панели оператора.
• Конфигурирование панели ИП320.

5 день

• Настройка работы панели СП307 в режиме Master/Slave.
• Регистры панели СП307.
• Переходы с экрана на экран, работа с окнами.
• Таблицы, графики.
• Функциональная кнопка и область.
• Архивирование.

Данный курс в первую очередь разрабатывался для тех, кто уже владеет навыками программирования промышленных контролеров и хочет познакомиться с этой техникой ближе. Однако этот курс может быть освоен и теми, кто ранее с ней не работал.

Обучение проводится на основе договоров с вузом о дополнительном образовании (для преподавателей вузов может быть оформлена стажировка). Предоставляются методические пособия и справочные материалы. Обучение ведется в специализированной лаборатории. У каждого из слушателей отдельное рабочее место. Программы и длительность проведения курсов сторонами могут согласовываться и меняться (по желанию слушателей могут быть внесены вопросы по работе с программируемыми реле и панельными контроллерами).

Срок обучения – 5 дней (9:00–17:00) с отрывом от работы.

Выдается свидетельство о повышении квалификации государственного образца.

При необходимости слушатели размещаются в общежитии университета (комната с удобствами на двоих – 250 руб./сутки/чел.).

Группы для обучения формируются регулярно, заявку на участие можно подать в любое время.

Регистрация слушателей осуществляется на сайте ОВЕН или по электронной почте Olegshishov@yandex.ru у руководителя учебного центра Шишова Олега Викторовича.

Программа курса

1 день

• Установка CODESYS V3.5 и библиотек для работы с ОВЕН СПК.
• Настройки связи ПК (CODESYS) и СПК.
• Создание проекта. Отладка и запуск проекта.
• Объявление переменных.
• Создание проектов на языке CFC.
• Визуализации. Настройки визуализации.
• Элементы «Индикаторы», «Кнопки».

2 день

• Input_Configuration Отображение цифр и строк. Круговые индикаторы.
• Пулы изображений. Динамические изображения.
• Переключение визуализаций (экранов) c экрана и из программы.
• Переходы и ветвления в языке CFC.
• Триггеры, таймеры, счетчики, детекторы фронтов.
• Операторы преобразования типов данных.

3 день

• Библиотеки. Создание собственных программных блоков и библиотек.
• Работа с часами реального времени.
• Многозадачное программирование.
• Пользовательские типы данных – перечисления, массивы, структуры.
• Язык ST. Вызов функций и функциональных блоков. Операторы IF, FOR, CASE.

4 день

• Архивирование в СПК.
• Язык SFC. Шаги, переходы, неявные переменные.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Обзор модулей ввода-вывода Мх110. Конфигурирование модулей Мх110.
• Особенности совместной работы СПК и модулей ввода-вывода.

5 день

• Обзор операторских панелей. Принципы связи ПЛК и панели оператора.
• Настройка работы панели СП307 в режиме Master/Slave.
• Регистры панели СП307.
• Переходы с экрана на экран, работа с окнами.
• Таблицы, графики.
• Функциональная кнопка и область.
• Архивирование на панели.

Данный курс разрабатывался для тех, кто уже владеет навыками работы с программно-техническими комплексами на базе промышленных контролеров и хочет познакомиться с этой техникой наиболее широко, закрепить свои навыки работы, в том числе с новым оборудованием.

Обучение проводится на основе договоров с вузом о дополнительном образовании (для преподавателей вузов может быть оформлена стажировка). Предоставляются методические пособия и справочные материалы. Обучение ведется в специализированной лаборатории. У каждого из слушателей отдельное рабочее место. Программы и длительность проведения курсов сторонами могут согласовываться и меняться (по желанию слушателей могут быть внесены вопросы по работе с программируемыми реле и панельными контроллерами).

Срок обучения – 5 дней (9:00–17:00) с отрывом от работы.

Выдается свидетельство о повышении квалификации государственного образца.

При необходимости слушатели размещаются в общежитии университета (комната с удобствами на двоих – 250 руб./сутки/чел.).

Группы для обучения формируются регулярно, заявку на участие можно подать в любое время.

Регистрация слушателей осуществляется на сайте ОВЕН или по электронной почте Olegshishov@yandex.ru у руководителя учебного центра Шишова Олега Викторовича.

Программа курса

1 день. Работаем в CODESYS V2.3

• Работа с аналоговыми входами выходами контроллеров ПЛК1хх.
• Определение POU. Триггеры, таймеры, счетчики, детекторы фронтов.
• Операторы преобразования типов данных.
• Работа с часами реального времени.
• Пользовательские типы данных – перечисления, массивы, структуры.

2 день. Работаем и создаем проекты на разных языках

• Язык ST. Вызов функций и функциональных блоков.
• Язык ST. Операторы IF, FOR, CASE.
• Язык SFC. Шаги, переходы, неявные переменные.
• Библиотеки. Создание собственных программных блоков и библиотек.
• Многозадачное программирование.

3 день. Работаем в сети

• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Конфигурирование модулей Мх110. Организация совместной работы ПЛК и модулей ввода-вывода.
• Принципы связи ПЛК и панели оператора. Настройка работы панели СП307 в режиме Master/Slave.
• Регистры панели СП307.
• Переходы с экрана на экран, работа с окнами.
• Таблицы, графики, функциональная кнопка и область.
• Архивирование в панели.

4 день. Работаем с СПК в CODESYS V3.5.

• Установка CODESYS V3.5 и библиотек для работы с ОВЕН СПК.
• Отладка и запуск проекта Создание проектов на языке CFC.
• Настройки визуализации. Элементы «Индикаторы», «Кнопки». Input_Configuration. Отображение цифр и строк. Круговые индикаторы.
• Пулы изображений. Динамические изображения.
• Переключение визуализаций (экранов) c экрана и из программы.
• Переходы и ветвления в языке CFC в CODESYS V3.5.
• Архивирование в СПК.
• Работа с часами реального времени.
• Многозадачное программирование.
• Организация совместной работы СПК и модулей ввода-вывода.

5 день. Используем новые технологии.

• Знакомство с облачными технологиями OwenCloud.
• Связь ПЛК с ПК через ОРС-сервер, начала работы в SCADA-пакетах.
• Программирование ОВЕН ПЛК в MasterSCADA.

Формат проведения курса

Курс состоит из 20-ти видеоуроков в формате МР4, включающих в себя видеолекции, слайды-иллюстрации и примеры работы в пакете CODESYS, сформированные в режиме видеозахвата с экрана ПК, с подробными комментариями преподавателя.

Каждому слушателю назначается тьютор (консультант), который проводит консультации в форме, согласованной с каждым слушателем индивидуально (по электронной почте, Skype и др.).

После успешного завершения курса выдается сертификат государственного образца. Студенты, получившие сертификат, могут претендовать на перезачет соответствующей дисциплины в своих учебных планах (объем 108 часов – 4 зет).

Курсы проводятся по мере набора группы (не менее 5 человек).

Срок прохождения курса – 1 месяц. Запись на курс производится до 30 числа каждого месяца.

Программа курса

1. Введение.
2. Специализированные и универсальные контролеры.
3. Архитектура свободно-программируемых промышленных контролеров.
4. Стандарт МЭК 61131 Промышленные контроллеры.
5. Контроллеры компании ОВЕН.
6. Среда для программирования контроллеров CODESYS. Начало работы.
7. Конфигурирование контроллера.
8. Основные приемы работы в CODESYS.
9. Первая программа.
10. Простой пример для самостоятельной работы «Система управления котлом».
11. Основные действия над числовыми переменными.
12. Объявление локальных переменных.
13. Пример с арифметическими операциями «Управление клапаном».
14. POU-функции, функциональные блоки, программы.
15. Стандартные функциональные блоки.
16. Работа с аналоговыми входными и выходными сигналами.
17. Операторы преобразования типов данных.
18. Библиотеки.
19. Создание собственных функций, функциональных блоков и библиотек.
20. Многозадачное программирование.
21. Итоговая отчетная работа

Практические примеры курса разработаны на основе контроллеров ПЛК1хх, панелей ИП320, СП3хх, модулей ввода/вывода Мх110 и Мх210 – технических и программных средств ОВЕН.

Курс проводится Саранским РУЦ на базе Мордовского государственного университета им. Н.П. Огарева на основе договоров на оказание образовательных услуг. Доступен слушателям всех регионов РФ и стран СНГ.

Формат проведения курса

Курс состоит из 14 лекций. Первые 9 – это видео-лекции с подробными иллюстрациями и примерами работы в пакете программирования контроллеров (CODESYS V2.3) и в конфигураторах сетевых устройств (операторных панелей и модулей ввода/вывода) в формате видеозахвата с экрана ПК. А также все темы продублированы в текстовом формате и сопровождаются ссылками на дополнительную литературу.

После успешного завершения курса выдается удостоверение о повышении квалификации государственного образца (от организации, имеющей государственную аккредитацию на осуществление образовательной деятельности https://www.mrsu.ru/ru/docs/licenses.php ).Для этого на срок обучения университет принимает обучающихся на этих курсах в состав слушателей вуза и курсы реализуются на основе договоров на оказание образовательных услуг Мордовским государственным университетом. Договор может быть заключен как с физическим, так и с юридическим лицом.

Для самостоятельной работы с видео курсом слушателю предоставляется допуск на портал дистанционного образования вуза. Одновременно в электронной форме слушателю высылаются необходимые справочные материалы. Каждому слушателю назначается тьютер (консультант), который проводит консультации, реализуемые в форме, согласованной с каждым слушателем индивидуально (по электронной почте, скайпу, zoom и пр.). Итоговой тест проходится на портале дистанционного образования вуза.

Программа курса

1. Роль и место сетевых технологий в промышленной автоматизации.
2. Требования к промышленным сетям. Базовые подходы к их реализации.
3. Протокол Modbus.
4. Особенности организации работы различных устройств при использовании протокола Modbus.
5. Организация работы в протоколе Modbus контроллера (slave) и операторной панели (master).
6. Выравнивание адресов переменных в поле памяти протокола.
7. Работа контроллера (master) в сети с модулями ввода/вывода (slave).
8. Работа в сети по протоколу Modbus RTU с различными устройствами.
9. Работа в сети по протоколу Modbus TCP.
10. Типовые промышленные проводные и кабельные сетевые протоколы.
11. Беспроводные локальные сети для промышленного применения.
12. Специализированные сетевые интерфейсы для умного дома.
13. Преобразователи интерфейсов.
14. Современные тенденции развития сетевых технологий в АСУ ТП – web-серверы и облачные решения.

Региональный учебный центр ОВЕН в г. Тюмени создан на базе частного учреждения дополнительного профессионального образования «Учебный центр «Дельфа».

Обучение проводится на основе высокотехнологического оборудования компании ОВЕН в соответствии с программой курса «ПЛК1хх базовый курс (программирование в среде CODESYS V2.3)». Каждому слушателю выделяется отдельное рабочее место с персональным компьютером и соответствующим стендом. Все необходимые методические пособия и справочные материалы предоставляются при прохождении курса.

Срок обучения – 5 дней (9:00–17:00) с отрывом от работы.

По результатам обучения выдается свидетельство о повышении квалификации государственного образца с указанием наименования программы и объема курса.

Контакты РУЦ в Тюмени:

Частное учреждение дополнительного профессионального образования «Учебный центр «Дельфа» (ЧУДПО «УЦ «Дельфа»)

Адрес: 625000, г. Тюмень, ул. Республики, 61

Тел.: 8 (800) 250-11-10

Корякина Елена Андреевна, заместитель директора по учебной части

Тел.: +7 (950) 491-11-11

E-mail: koryakinaea@delfa72.ru

Программы курсов

Расписание и регистрация на курсы

Региональный учебный центр ОВЕН в г. Тюмени создан на базе группы компаний «Тюмбит» – ООО «Тюмень-Софт», официального партнера фирмы «1С».

«Тюмень-Софт» успешно работает в сфере информационных технологий Тюменской области. Наличие аттестованных фирмой «1С» специалистов гарантирует высокое качество оказываемых услуг.

Обучение в «Тюмень-Софт» – это повышение профессионального уровня специалистов путем квалифицированного теоретического и практического обучения работе на узкоспециализированном оборудовании, а также гибкой системе настроек по информационным технологиям, автоматизированным системам управления и автоматике.

РУЦ проводит обучение на базе оборудования ОВЕН для специалистов в области АСУ ТП, КИПиА (инженеров, мастеров участка, слесарей КИПиА 5, 6 разрядов), планирующих или уже реализующих проекты с использованием ОВЕН ПЛК110/160, модулей Мх110, операторских панелей ИП320 или СП3хх.

От участника требуется умение работать с ПК на уровне обычного пользователя, знание и представление о базовых принципах АСУ ТП. Приветствуется: знание основ синтеза логических схем, основ электротехники, основ электроники, базовых основ программирования.

Срок обучения – 5 дней (40 часов) с отрывом от работы.

РУЦ проводит также выездное обучение без отрыва от производства.

Контакты РУЦ в Тюмени:

ООО «Тюмень – Софт»

Адрес: 625048, г. Тюмень, ул. Салтыкова-Щедрина, 44

Тел.:+7 (3452) 680-974

E-mail: info@tyumen-soft.ru

Лепунова Елена, руководитель отдела

Тел.: +7 (3452) 680-974

E-mail:lepe@tyumen-soft.ru

Путилов Дмитрий, инженер АСУ ТП, КИПиА, электрификация и автоматизация

Тел.: +7 (952) 344-61-21

E-mail:berenergy@yandex.ru

Матвеев Сергей Демьянович, к.т.н., инженер по профилю монтажа электрооборудования и средства автоматизации

Тел.: +7 (908) 873-30-51

E-mail:sdmatveev@mail.ru

Программы курсов

Расписание и регистрация на курсы

1 день

• Обзор контроллеров ОВЕН ПЛК
• Знакомство с системой программирования CODESYS 2.3
• Создание нового проекта
• Работа со входами и выходами ПЛК110-30 [M02]
• Знакомство с языком CFC
• Стандартные операторы CODESYS: логика, арифметика, сравнение
• Принципы работы ПЛК. Цикл ПЛК
• Создание загрузочного проекта
• Переменные и типы данных CODESYS
• Работа с компилятором

2 день

• Методы отладки программы
• Установка target-файлов в среду CODESYS
• Настройка связи между ПЛК и CODESYS через Ethernet и RS-232 Debug
• Настройка сетевых параметров, времени и даты внутри ПЛК
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Знакомство с визуализацией в CODESYS.

3 день

• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• Демонстрация ПИД-алгоритма в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Основные принципы информационного обмена в сети RS-485 по протоколу ModBus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

4 день

• Обзор операторских панелей.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.
• Принципы связи ПЛК и панели оператора.
• Конфигурирование панели СП3хх.
• Работа ПЛК по двум интерфейсам в режимах Master и Slave
• Операторы преобразования типов данных.

5 день

• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Экспорт и импорт компонентов проекта.
• Работа с часами реального времени ПЛК.

Программа курса

1 день

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS V2.3.
• Создание нового проекта.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа со входами и выходами ПЛК110/ПЛК160.
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Переменные и типы данных CODESYS.

2 день

• Настройка связи между ПЛК и CODESYS.
• Методы отладки программы.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Обзор универсальных и скоростных аналоговых входов и выходов.
• Операторы преобразования типов данных.

3 день

• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• ПИД-алгоритм в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Принципы информационного обмена в сети RS-485 по протоколу Modbus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.

4 день

• Обзор операторских панелей.
• Принципы связи ПЛК и панели оператора.
• Обзор интерфейса RS-232, RS-485.
• Конфигурирование панели СП3хх.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.
• Связь ПЛК с панелью оператора по Modbus TCP

5 день

• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Работа с часами реального времени ПЛК.
• Знакомство с языком ST.
• Знакомство с визуализациями в CODESYS.

Программа курса

1 день

• Презентация компании ОВЕН.
• Презентация CODESYS.
• Знакомство с языками программирования.
• Установка CODESYS и Target-файлов.
• Первый запуск CODESYS.
• Операторы присваивания.
• Логические операторы.
• Типы данных.
• Типы переменных.
• Операторы сравнения.
• Арифметические операторы.
• Задачи.
• Работа в режиме эмуляции.

2 день

• Функция.
• Функциональный блок.
• Детекторы фронтов.
• Счетчики.
• Таймеры.
• Задачи.
• Работа в режиме эмуляции.

3 день

• Работа с ПЛК.
• Входы, выходы ПЛК.
• Интерфейсы.
• Протоколы.
• Сетевые настройки.
• Программирование ПЛК.
• Решение задач на ПЛК.

4 день

• Работа с ПЛК.
• Модули ввода, вывода.
• Настройка модулей.
• Связь модуля с ПЛК.
• Решение задач.

5 день

• Работа с панелью оператора СП307.
• Создание проекта в программе Конфигуратор СП3хх.
• Подключение СП307 к ПЛК.
• Задачи.

Программируемые логические контроллеры (ПЛК) являются одной из основных составляющих автоматизации технологических процессов. Применение технологий автоматизации, основанных на ПЛК, значительно ускоряют осуществление проектов и дают возможность значительно увеличивать жизненный цикл базовых производств и технологий, основываясь на международном стандарте МЭК 61131-3. Использование ПЛК в системах управления позволяет создавать проекты автоматизации открытого типа, способных интегрировать различные компоненты комплекса технических и программных средств на основе единого стандарта. Компонента программного обеспечения является самым гибким инструментом автоматизации, позволяющим изменять алгоритм управления без конструктивных изменений всей системы.

Цель курса «Программирование и эксплуатация приборной автоматики на основе ПЛК. ПЛК1хх базовый курс – программирование в среде CODESYS V2.3» заключается в формировании знаний в области программирования с использованием функционального графического языка CFC, обучение методике отладки и эмуляция программ для промышленной автоматики, подключению и конфигурированию модулей ввода-вывода и сервисной панели (СП) при совместной работе с ПЛК.

Основной задачей обучения (повышения квалификации) является подготовка специалистов, владеющих современными знаниями для разработки, отладки и модификации программного обеспечения для ПЛК.

В результате изучения дисциплины специалист должен усвоить:

• структуру системы автоматизации предприятия;
• классификацию ПЛК и модулей ввода-вывода;
• виды портов ПЛК и особенности их подключения и использования;
• сетевые интерфейсы на основе RS-232/485, протокол Modbus и настройку подключения приборной автоматики;
• стандартные операторы языка CFC;
• методики отладки и визуализации программного обеспечения в среде CODESYS V2.3;
• методику разработки программного обеспечения в среде CODESYS V2.3 на языке CFC.

И научиться:

• правильно и на высоком инженерном уровне подключать компоненты приборной автоматики в единую систему управления;
• правильно разрабатывать программное обеспечение для управления технологическими процессами в среде CODESYS V2.3 на языке CFC.

Продолжительность обучения – 1 неделя. Программа рассчитана на 36 часов.

Форма итоговой аттестации – зачет.

Распределение часов по видам занятий представлено в подразделе 2.1 учебной программы.

Программа курса

РАЗДЕЛ 1. Основные характеристики ПЛК1хх, языки программирования МЭК, среда программирования CODESYS V2.3.

Тема 1.1. Обзор контроллеров ОВЕН ПЛК. Знакомство с системой программирования CODESYS V2.3.

Структура автоматизированной системы управления предприятием. Классификация и назначение систем. Классификация ПЛК и особенности применения. Программное обеспечение ПЛК. Языки МЭК. Состав и назначение среды CODESYS. Базовые требования к созданию проекта Понятие POU.

Тема 1.2. Создание нового проекта. Принципы работы ПЛК. Цикл ПЛК. Работа со входами и выходами ПЛК110/160. Знакомство с языком CFC. Стандартные операторы CODESYS: логика, арифметика, сравнение. Переменные и типы данных CODESYS. Методы отладки программы.

Последовательность создания проекта в среде CODESYS V2.3. Описание цикла работы ПЛК и задание длительности. Конфигурирование портов ввода-вывода ПЛК. Изучение базовых групп логических операторов. Виды переменных и типов данных: классификация и особенности применения. Методы отладки программ: эмуляция, онлайн-отладка на ПЛК, назначение фиксированных точек, пошаговая отладка.

РАЗДЕЛ 2. Программирование ПЛК1хх

Тема 2.1. Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.

Состав стандартной библиотеки. Описание входных и выходных переменных модулей: таймеры, счетчики, детекторы фронтов. Анализ методики применения. Создание проектов с использованием таймеров, счетчиков, детекторов фронта.

Тема 2.2. Настройка связи между ПЛК и CODESYS. Обзор универсальных и скоростных аналоговых входов и выходов. Операторы преобразования типов данных.

Подключение ПЛК к компьютеру: способы, методика установки связи, назначение адреса, запись программ, назначение энергонезависимых переменных.

РАЗДЕЛ 3. Модули ввода/вывода Мх110. Сетевые интерфейсы

Тема 3.1. Обзор модулей ввода-вывода Мх110. Принципы информационного обмена в сети RS-485 по протоколу Modbus.

Классификация и характеристики модулей ввода-вывода типа Мх110. Принципы обмена данными в сети по протоколу Modbus между ПЛК и модулями.

Тема 3.2. Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал. ПИД-алгоритм в ПЛК. Конфигурирование модулей.

Методика подключения дополнительных библиотек. Описание входных и выходных переменных модулей: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал. Описание ПИД-алгоритма. Входные и выходные параметры модуля ПИД- и ПД-регулятор, методики настройки и выбора параметров.

РАЗДЕЛ 4. Принципы связи ПЛК и панели оператора. Технология конфигурирования панели оператора.

Тема 4.1. Обзор операторских панелей. Обзор интерфейса RS-232, RS-485.

Классификация и характеристики операторских панелей.

Тема 4.2. Принципы связи ПЛК и панели оператора. Конфигурирование панели СП3хх. Настройка работы панели СП3хх в режиме Master. Настройка работы ПЛК в режиме Slave.

Принципы обмена данными в сети между ПЛК и панелью. Настройка параметров подключения. Создание компонентов диспетчеризации и управления. Режимы применения панели в сети.

РАЗДЕЛ 5. Специализированные компоненты программирования систем на базе ПЛК.

Тема 5.1. Пользовательские программные компоненты: функциональные блоки, программы, функции. Создание пользовательской библиотеки. Работа с часами реального времени ПЛК. Знакомство с визуализациями в CODESYS.

Методика создания пользовательских компонентов. Часы реального времени – назначения, область применения, настройка, использование в проекте.

Визуализация в среде CODESYS – назначение, способы, методика создания и настройки.

Выездной семинар РУЦа «ОВЕН-Политехник» может быть проведен в любом городе России и стран СНГ для группы от 4 слушателей. Все необходимые для обучения материалы предоставляются учебным центром.

Длительность курса – 5 дней (40 академических часов).

Даты курса подбираются индивидуально для каждой группы.

По окончанию обучения предоставляется сертификат

Курс ориентирован на специалистов КИПиА и АСУ ТП, занимающихся реализацией проектов с использованием программируемых реле ОВЕН ПР200 и других модификаций из линейки ПР1хх.
Курс полезен как начинающим специалистам, так и тем, кто уже имеет опыт работы по программированию. Вы сможете успешно завершить курс даже если никогда не занимались программированием. Мы Вам все покажем и расскажем!

Задача курса – помочь освоить основные приемы создания алгоритмов, настройки экрана и подключения внешних модулей ввода-вывода.

В процессе семинара даются необходимые базовые навыки работы со средой программирования OWEN Logic.

Занятия проводятся на специализированных стендах с реальным оборудованием. Таким образом, участник не только воспринимает новую информацию, но и сразу же закрепляет ее, получая соответствующие практические навыки работы.

Программа семинара:

День 1

• Обзор программируемых реле ОВЕН
• Знакомство со средой Owen Logic и языком функциональных блоков
• Настройка входов и выходов ПР200
• Логические операторы
• Создание и использование локальных переменных
• Арифметические операции и операции сравнения и выбора

День 2

• Создание пользовательских функциональных блоков (макросов)
• Перенос макросов в другие проекты OWEN Logic
• Детекторы фронтов, счетчики, триггеры
• Таймеры

День 3

• Использование часов реального времени
• Принципы передачи данных по протоколу Modbus
• Обзор модулей ввода-вывода Мх110
• Подключение модулей Mx110 к ПР200
• Особенности работы ПР200 в режиме Slave и Master

День 4

• Менеджер экранов в OWEN Logic
• Вывод/ввод булевых числовых значений на экране ПР200
• Использование элементов Динамический текст и Комбо-бокс
• Переходы между экранами, создание пользовательского меню

День 5

• Принципы и подходы к созданию сложных алгоритмов
• Использование ПИД алгоритма при программировании в OWEN Logic
• Ответы на вопросы участников

Выездной семинар РУЦа «ОВЕН-Политехник» может быть проведен в любом городе России для группы от 4 слушателей. Все необходимые для обучения материалы предоставляются учебным центром.

Длительность курса – 5 дней (40 академических часов).

Даты курса подбираются индивидуально для каждой группы.

По окончанию обучения предоставляется сертификат

Курс ориентирован на специалистов КИПиА и АСУ ТП, занимающихся реализацией проектов с использованием программируемых контроллеров ОВЕН ПЛК110, ПЛК160, модулей ввода/вывода линейки ОВЕН Мх110, операторских панелей ОВЕН СП307 и индикаторов ОВЕН СМИ2.
Курс полезен как начинающим специалистам, так и тем, кто уже имеет опыт работы по программированию контроллеров, но желает расширить свои знания по работе с оборудованием ОВЕН, программной средой CODESYS, а также логикой построения и структурирования управляющих программ.

Программа курса:

• Обзор контроллеров ОВЕН ПЛК.
• Знакомство с системой программирования CODESYS 2.3.
• Создание нового проекта.
• Работа со входами и выходами ПЛК110-30 [M02].
• Знакомство с языком CFC.
• Стандартные операторы CODESYS: логика, арифметика, сравнение.
• Принципы работы ПЛК. Цикл ПЛК.
• Работа с компилятором.
• Методы отладки программы.
• Установка target-файлов в среду CODESYS.
• Настройка связи между ПЛК и CODESYS через Ethernet и RS-232 Debug.
• Настройка сетевых параметров, времени и даты внутри ПЛК.
• Стандартная библиотека Standart.lib: таймеры, счетчики, детекторы фронтов.
• Знакомство с визуализацией в CODESYS.
• Библиотека Util.lib: генератор сигналов, двухпозиционный регулятор, ШИМ-сигнал.
• Демонстрация ПИД-алгоритма в ПЛК.
• Обзор модулей ввода-вывода Мх110.
• Основные принципы информационного обмена в сети RS-485 по протоколу ModBus.
• Конфигурирование модулей Мх110.
• Настройка связи модулей и ПЛК.
• Особенности совместной работы ПЛК и модулей ввода-вывода.
• Обзор операторских панелей.
• Настройка работы панели СП3хх в режиме Master.
• Настройка работы ПЛК в режиме Slave.
• Принципы связи ПЛК и панели оператора.
• Работа ПЛК по двум интерфейсам в режимах Master и Slave
• Операторы преобразования типов данных.
• Пользовательские программные компоненты: функциональные блоки, программы, функции.
• Создание пользовательской библиотеки.
• Экспорт и импорт компонентов проекта.
• Работа с часами реального времени ПЛК.

Выездной семинар РУЦа «ОВЕН-Политехник» может быть проведен в любом городе России и стран СНГ для группы от 4 слушателей. Все необходимые для обучения материалы и оборудование предоставляются учебным центром.

В рамках данного курса рассматриваются решения более сложных, комплексных задач АСУ ТП с использованием ПЛК110/160.

Данный курс практически целиком посвящен вопросам программирования. Полноценно разбираются основные языки, работа с пользовательскими библиотеками, визуализацией.

Продвинутый курс предназначен для повышения квалификации специалистов с опытом работы с ПЛК, прошедших базовый курс. Целью данного курса является углубление знаний и навыков работы с ПЛК без потери значительного количества времени на самообразование. Это достигается благодаря акцентированию внимания на ключевых (фундаментальных при программировании) моментах и рассмотрению типовых решений.

Длительность курса – 5 дней (40 академических часов). Концепция курса основана на изложении теории и закреплении знаний практическими заданиями на живом оборудовании.

Даты курса подбираются индивидуально для каждой группы.

По окончанию обучения предоставляется сертификат.

Программа курса:

• Основные принципы построения алгоритмов на языке ST;
• Объявления переменных;
• Присвоения;
• Условный оператор IF;
• Сложные условия.
• Вызов программных компонентов;
• Использование в ST элементов стандартных библиотек;
• Особенности работы с таймерами на языке ST;
• Вызов программных компонентов при описании условий.
• Оператор выбора CASE;
• Задание режимов работы с использованием CASE;
• Создание массивов.
• Обращение к элементам массива.
• Использование цикла FOR
• Программные компоненты (POU)
• Типы программных компонентов и особенности их использования
• Создание нового программного компонента.
• Взаимодействие POU внутри проекта, объединение компонентов в единый алгоритм.
• Экспорт и импорт POU, пользовательские библиотеки
• Использование аппаратных часов ПЛК1хх
• Готовые шаблоны обмена с Мх110.
• ОВЕН OPC и связь ПЛК1хх с Master SCADA
