Сравнение нормирующих преобразователей на DIN-рейку НПТ-1К и НПТ-1М

Компания ОВЕН с 2009 года выпускает нормирующие преобразователи температуры в общепромышленном и искрозащищенном исполнении. Сегодня расскажем о развитии линейки НПТ на DIN-рейку и сравним устройства НПТ-1К и НПТ-1М.

Нормирующие преобразователи температуры предназначены для преобразования сигналов термометров сопротивлений и термопар в унифицированные сигналы тока и напряжения. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

ОВЕН НПТ – серия универсальных преобразователей сигналов термосопротивлений и термопар в унифицированные сигналы тока и напряжения: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В.

Первый нормирующий преобразователь НПТ-1

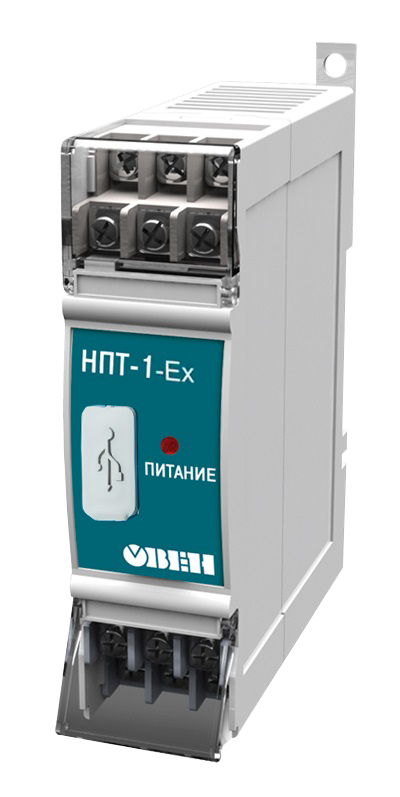

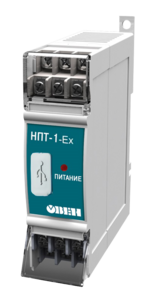

Первым нормирующим преобразователем температуры в исполнении на DIN-рейку был НПТ-1 (рис. 1). Прибор предназначался для преобразования температуры, измеренной термопарами и термометрами сопротивления в унифицированный сигнал постоянного тока 0(4)…20 мА, поддерживал самые распространенные НСХ и имел общепромышленную и искробезопасную (Ех) версии.

Постепенно прибор претерпевал изменения: для удобства монтажа добавили съемную колодку, разъем miniUSB для защиты от пыли и влаги закрыли резиновой заглушкой… Однако кардинальные изменения произошли через 10 лет.

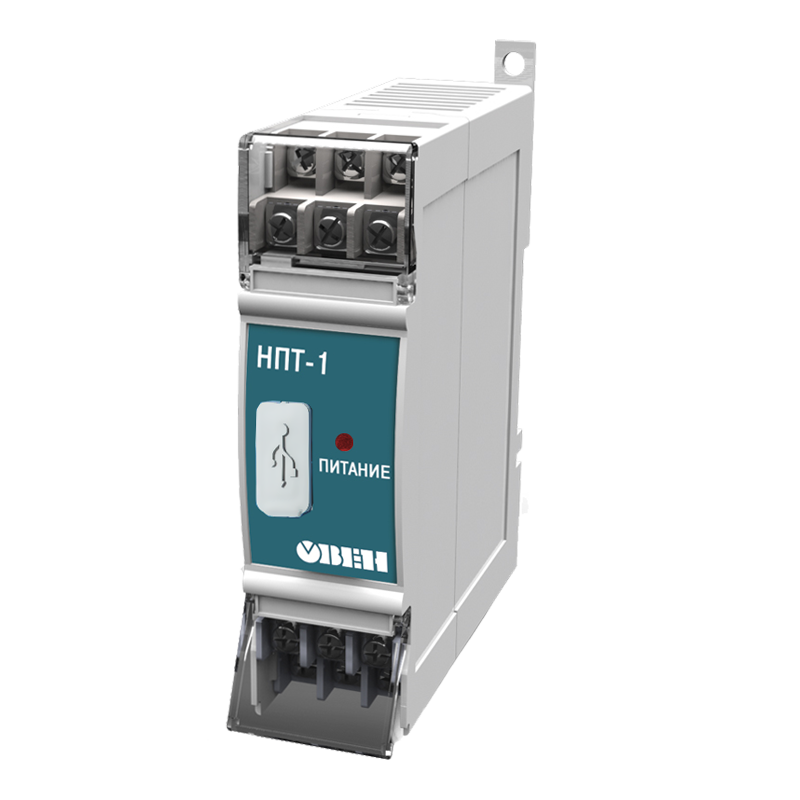

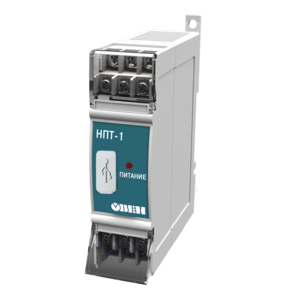

Рис. 1. НПТ-1. Первый нормирующий преобразователь компании ОВЕН

Самые тонкие НПТ-1К и НПТ-1К.Ех

В 2019 году компания ОВЕН выпустила модернизированную версию преобразователя – НПТ-1К, толщина которого составляла всего 6,1 мм (рис. 2). В приборе была реализована гальваническая развязка между входом и выходом, добавился универсальный аналоговый выход по напряжению и поддержка потенциометров и сопротивлений. Стало возможно подключение термосопротивлений по 2-, 3- и 4-проводной схеме, разъем microUSB пришел на смену miniUSB,

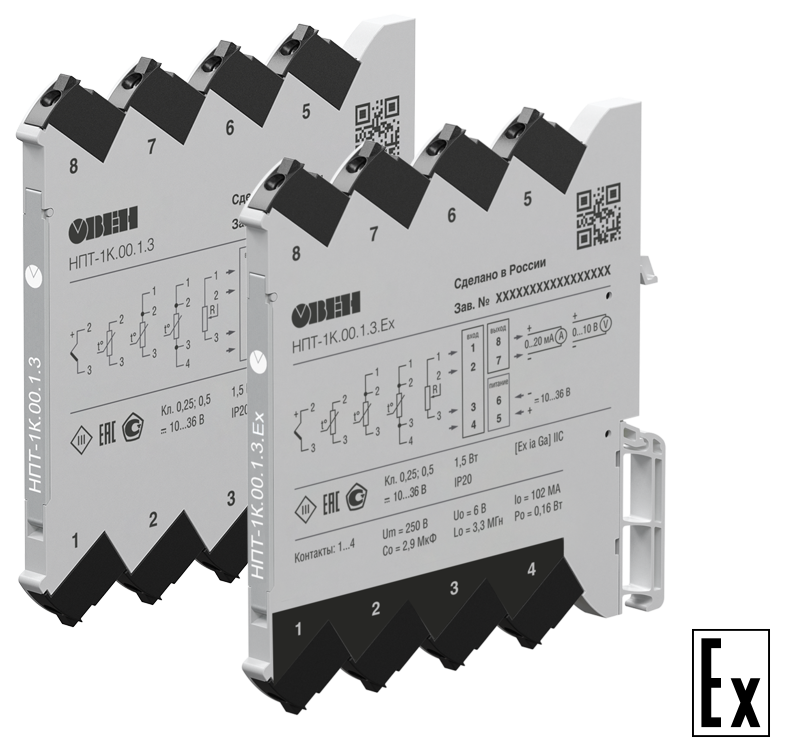

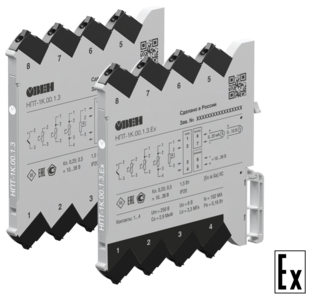

Рис. 2. Нормирующие преобразователи НПТ-1К и НПТ-1К.Ех

Новая линейка нормирующих преобразователей НПТ-1М и НПТ-1М.Ех

В связи с возникшим в 2021 году дефицитом микропроцессоров и проблемой санкций часть компонентов перестала поставляться в Россию, и мы были вынуждены прекратить выпуск искробезопасной версии прибора – НПТ-1К.Ех и даже готовились к остановке производства общепромышленной версии.

Но вместе с тем все это подтолкнуло нас к очередной модернизации прибора в соответствии с новыми экономическими реалиями. Таким образом, мы выпустили новый нормирующий преобразователь – НПТ-1М (рис. 3) в общепромышленном и искробезопасном исполнении.

Итак, каким же стал наш новый нормирующий преобразователь НПТ-1М?

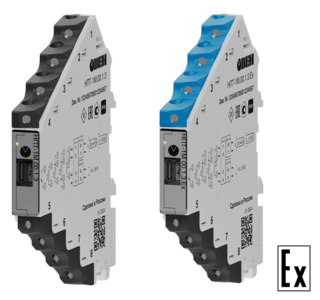

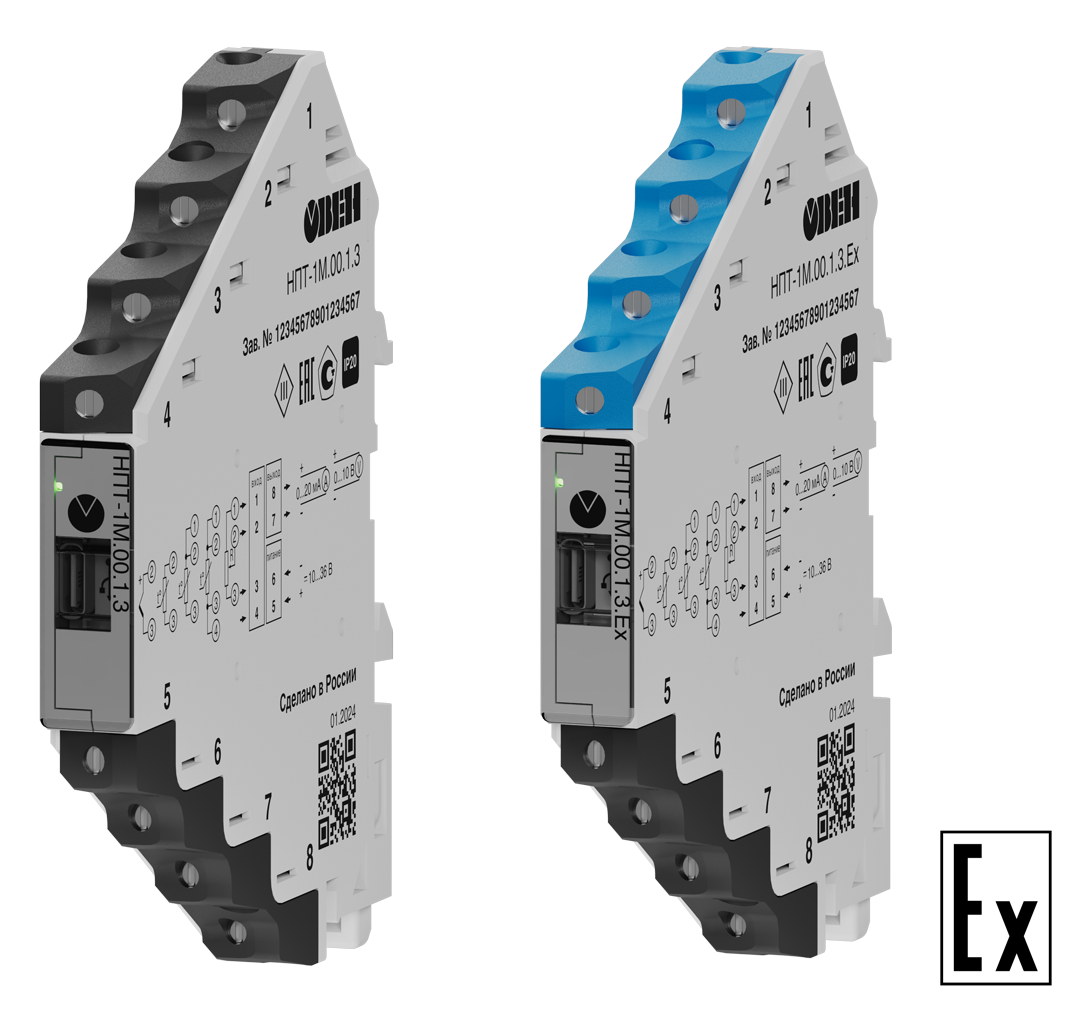

Рис. 3. Модернизированные нормирующие преобразователи НПТ-1М и НПТ-1М.Ех

Толще, но меньше по глубине и высоте

Корпус стал толще, чем у НПТ-1К и составил 12 мм, однако, увеличив толщину, мы смогли уменьшить длину и высоту, что позволит устанавливать их на DIN-рейку в шкафы меньшей глубины и не будет мешать установке других устройств (рис. 4).

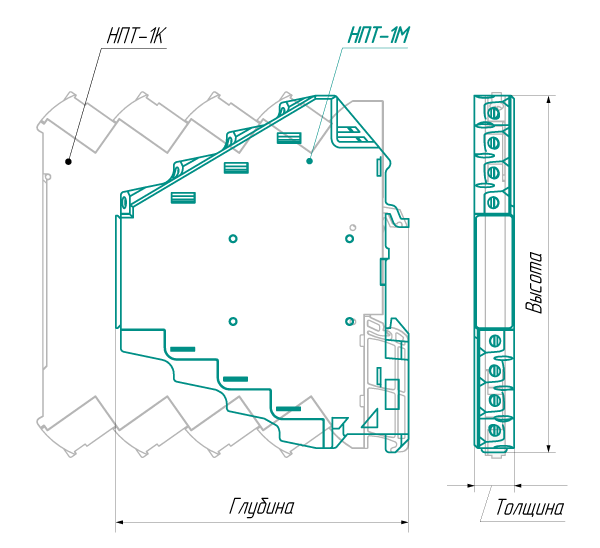

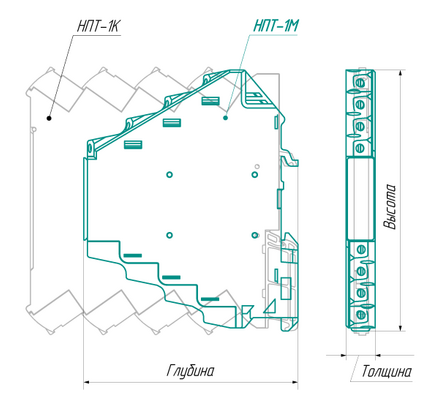

Рис. 4. Сравнение габаритов НПТ-1М и НПТ-1К

Современный разъем для конфигурирования

Разъем microUSB заменили на современный type-C, который используется практически в каждом мобильном телефоне.

Конфигурирование с помощью OWEN Configurator

Настройку НПТ-1М можно осуществить с помощью единого для большинства продуктов компании ОВЕН конфигуратора.

Межповерочный интервал 5 лет

Межповерочный интервал нового преобразователя увеличен в 2,5 раза и составляет 5 лет (раньше было 2 года). Это означает что приборы будут проходить периодическую поверку реже, и затраты на нее, соответственно, тоже снизятся.

Новый удобный клеммник

За счет формы «елочка» все подключения разъема на виду – провода можно подсоединять в любом порядке, ведь теперь они не перекрывают винт другой клеммы. Также мы развернули клеммы подключения проводов, где установлены затягивающие винты, – для удобства их закручивания (рис. 5).

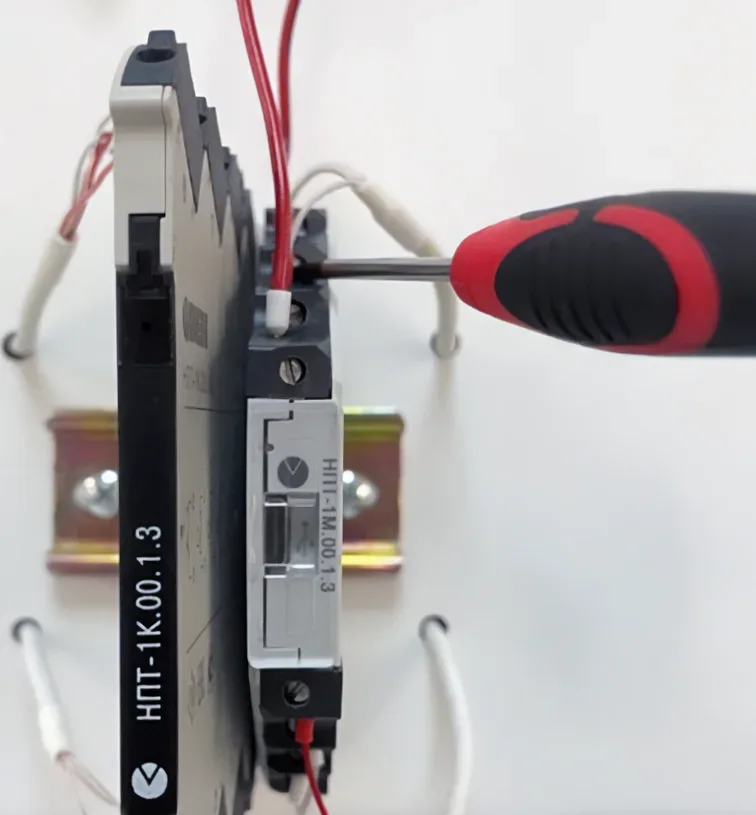

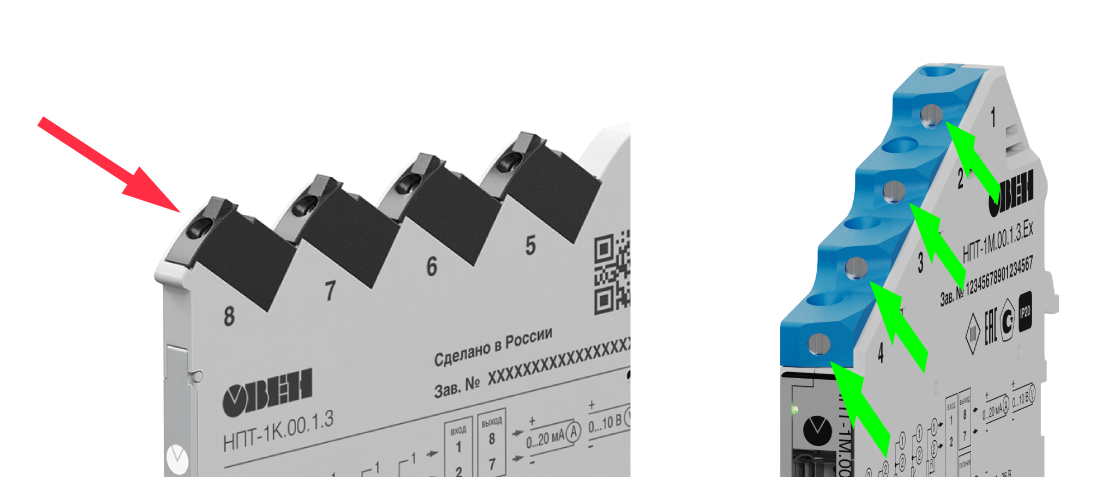

Рис. 5. Положение жала отвертки при затягивании винтов

Расширен диапазон применения для взрывозащищенного НПТ-1М.Ех

Для НПТ-1М.Ех в искробезопасном исполнении расширен диапазон применения: если НПТ-1К.Ех можно применять только там, где присутствует газ/туман/пар (Ga), то НПТ-1М.Ех можно применять еще и на рудничных объектах, где присутствует метан (Ма), и там, где есть пыль (Da).

Применение нормирующих преобразователей ОВЕН НПТ в искробезопасном исполнении

Другие особенности НПТ-1М

К преобразователю НПТ-1М так же можно подключать большей спектр номенклатуры сенсоров по 2-, 3- и 4- проводной схеме, прибор имеет универсальный выход по току и напряжению, а наличие гальванической развязки делает НПТ-1М.Ех еще и барьером искрозащиты (так же, как и НПТ-1К.Ех). НПТ-1М имеет сертификаты СИ, ЕАС, Ex.

Ниже представлена краткая сравнительная таблица по основным параметрам НПТ-1К и НПТ-1М.

Сравнительная таблица НПТ-1К и НПТ-1М
