ОВЕН АЙРА360: автоматизация вентиляционных систем без программирования

Системы вентиляции играют ключевую роль в создании здорового и комфортного микроклимата в учебных заведениях. А системы с рекуперацией тепла позволяют одновременно организовать не только эффективный воздухообмен, но и снизить энергозатраты на отопление, что в условиях постоянного роста цен на энергоносители становятся все более актуальным.

Однако, сама по себе установка не гарантирует стабильную и энергоэффективную работу оборудования. Эффект достигается только при автоматизации, которая позволяет с высокой точностью управлять режимами работы, учитывать расписание эксплуатации здания, обеспечивать защиту оборудования и согласованную работу всех узлов системы, исключая человеческий фактор, а значит и возможные ошибки.

Для типовых приточно-вытяжных систем с рекуперацией оптимальным вариантом становится применение специализированных контроллеров, таких как ОВЕН АЙРА360, разработанных непосредственно под задачи вентустановок, и позволяющих реализовать управление системой без программирования. Подобное решение позволяет сократить сроки внедрения и сделать систему предсказуемой в работе.

Почему ОВЕН АЙРА360?

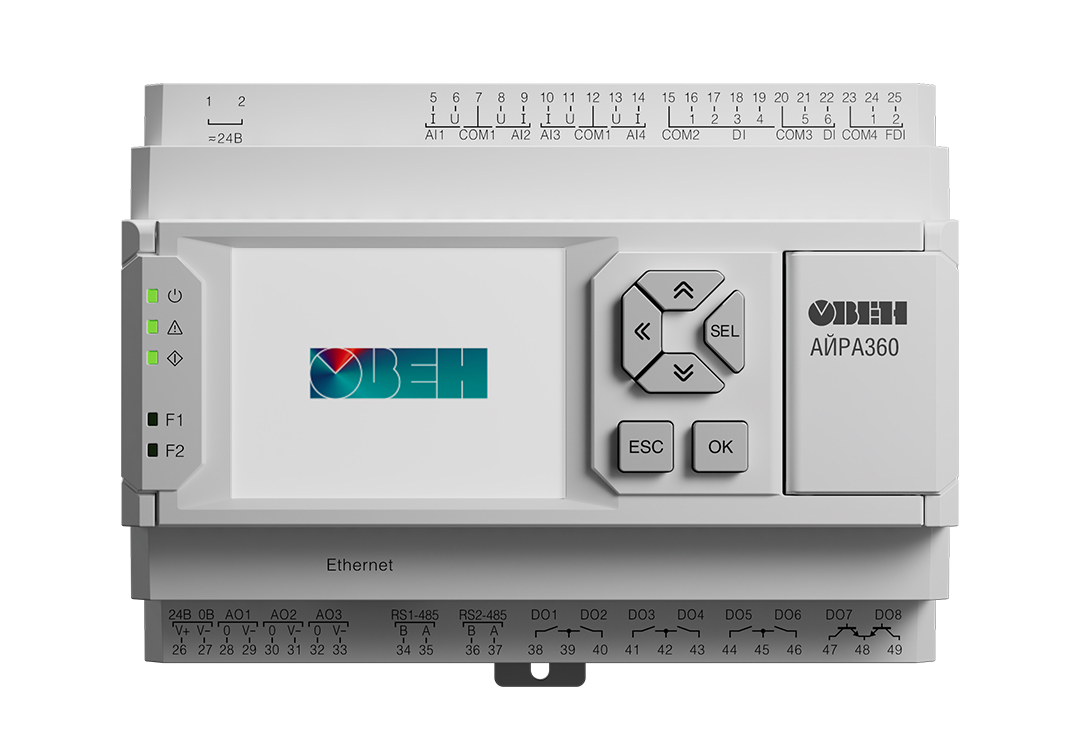

ОВЕН АЙРА360 создан специально для автоматизации вентиляционных установок любого типа. Что самое удобное – для старта работы не нужно писать программу: всю вентиляционную систему можно настроить всего за несколько минут с помощью «Мастера настройки» в программе Owen Configurator. Инженер задает тип установки, состав оборудования и параметры работы, после чего формируется готовая структура управления. В контроллере уже реализованы все базовые функции управления ПВУ: регулирование температуры, управление нагревом и охлаждением, защита оборудования, контроль состояний и работа по расписанию.

Рассмотрим на реализованном проекте удобство эксплуатации контроллера АЙРА360.

Типовой проект: школа с приточно-вытяжной вентиляцией

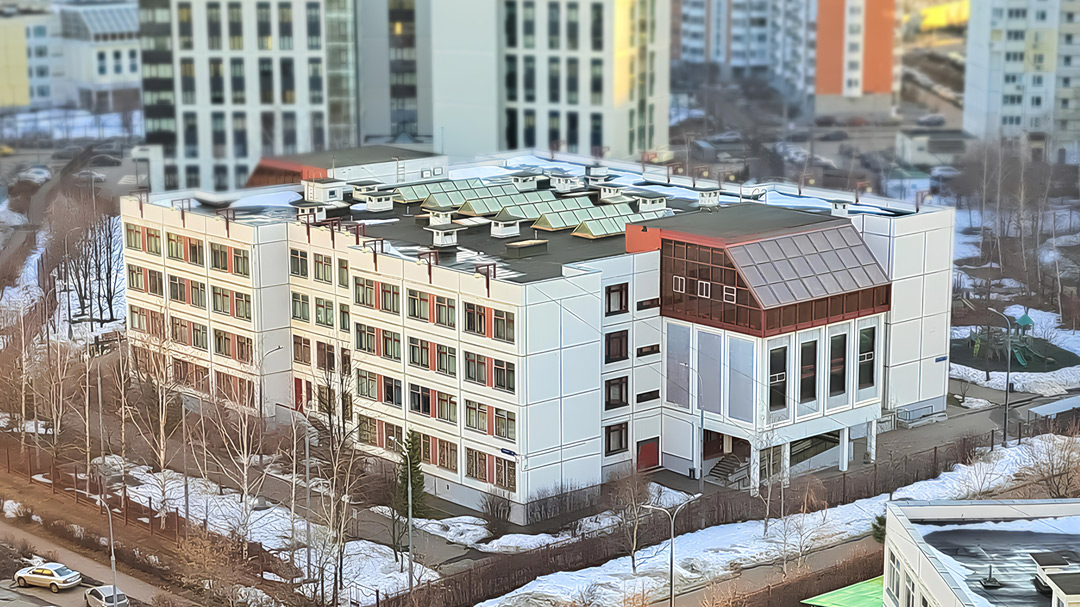

Для организации нормального воздухообмена, рассчитанного по ГОСТам и нормативам, в учебных классах общеобразовательной школы установлена стандартная приточно-вытяжная система с роторным рекуператором.

В состав вентустановки входят:

• роторный рекуператор с защитой от обмерзания;
• водяной нагреватель с аналоговым управлением; • электрический нагреватель для предварительного нагрева и догрева поступающего воздуха;
• фреоновый охладитель (две ступени);
• вентиляторы с управлением скоростью вращения;
• фильтры (PDS) с контролем загрязнения;
• датчики температуры наружного и внутреннего воздуха;
• приточные клапаны с обогревом и концевыми выключателями.

Это типовая схема вентиляции с повторяемой логикой действия. Разработка индивидуального алгоритма управления в данном случае нецелесообразна.

Автоматизация вентсистемы на базе ОВЕН АЙРА360

Поскольку ключевым ограничением для данного проекта стало использование отечественного оборудования и автоматики, в качестве главного управляющего устройства был выбран специализированный контроллер для вентиляционных систем ОВЕН АЙРА360. Для увеличения количества входов и выходов использованы два модуля расширения для программируемых реле ОВЕН ПРМ-1 И ПРМ-2. Подключение модулей осуществляется по внутренней шине.

Для поддержания нормативных параметров воздуха в присутствии людей и оптимизации энергозатрат в остальное время приточно-вытяжная система должна работать в двух режимах – учебном и ночном.

Контроллер должен отрабатывать смену режимов без участия оператора, автоматическое переключение сценариев и поддержание заданных параметров температуры и воздухообмена.

Управление вентсистемой через настройку

Вместо продолжительной разработки ПО – простой выбор типа вентсистемы и ключевых элементов (нагреватели, охладители, рекуператор, вентиляторы, клапаны). И в итоге за несколько минут получается готовая конфигурация с полной спецификацией приборов и распиновкой управляющих сигналов.

Таким образом, управление строится не через программирование, а через настройку модели вентиляционной установки.

Система не требует специализированных навыков для обслуживания. Логика работы соответствует структуре вентиляционной установки и интуитивно понятна.

Благодаря наличию Ethernet контроллер напрямую интегрируется с OwenCloud, что обеспечивает:

• удаленный мониторинг параметров;
• управление режимами работы;
• контроль состояния оборудования;
• доступ к диагностической информации.

Это важно для объектов с распределенной инфраструктурой и ограниченным обслуживающим персоналом.

Экономия с помощью ОВЕН АЙРА360

Экономия формируется за счет исключения этапов, которые традиционно присутствуют в проекте. На стадии проектирования отпадает необходимость разрабатывать алгоритм управления – инженер задает структуру системы и ее параметры, а контроллер формирует готовую конфигурацию с логикой и сигналами. На этапе реализации отсутствует программирование и связанная с ним отладка, что снижает трудоемкость и убирает зависимость от разработчика. При пусконаладке система настраивается через мастер конфигурации. В эксплуатации изменения режимов и корректировка параметров выполняются без вмешательства в код. Все вместе это сокращает сроки внедрения и упрощает работу с системой на всех этапах жизненного цикла.

Рассмотренный проект показывает, что для типовых вентиляционных систем оптимально подходят специализированные контроллеры, изначально разработанные под эту задачу.

АЙРА360 позволяет реализовать полный функционал управления без избыточных этапов разработки и без усложнения проекта, когда задача автоматизации переносится с уровня программирования на уровень конфигурации инженерной системы. В результате снижаются сроки внедрения и упрощается пусконаладка, что делает АЙРА360 не альтернативным, а наиболее рациональным решением.
